HS-serien justerbare stråle-/tåkedyser (strålerør / spyledyser)
Slangeoppheng og spylemunnstykker

HS-serien justerbare stråle-/tåkedyser (strålerør / spyledyser)

Varenr: A60750540

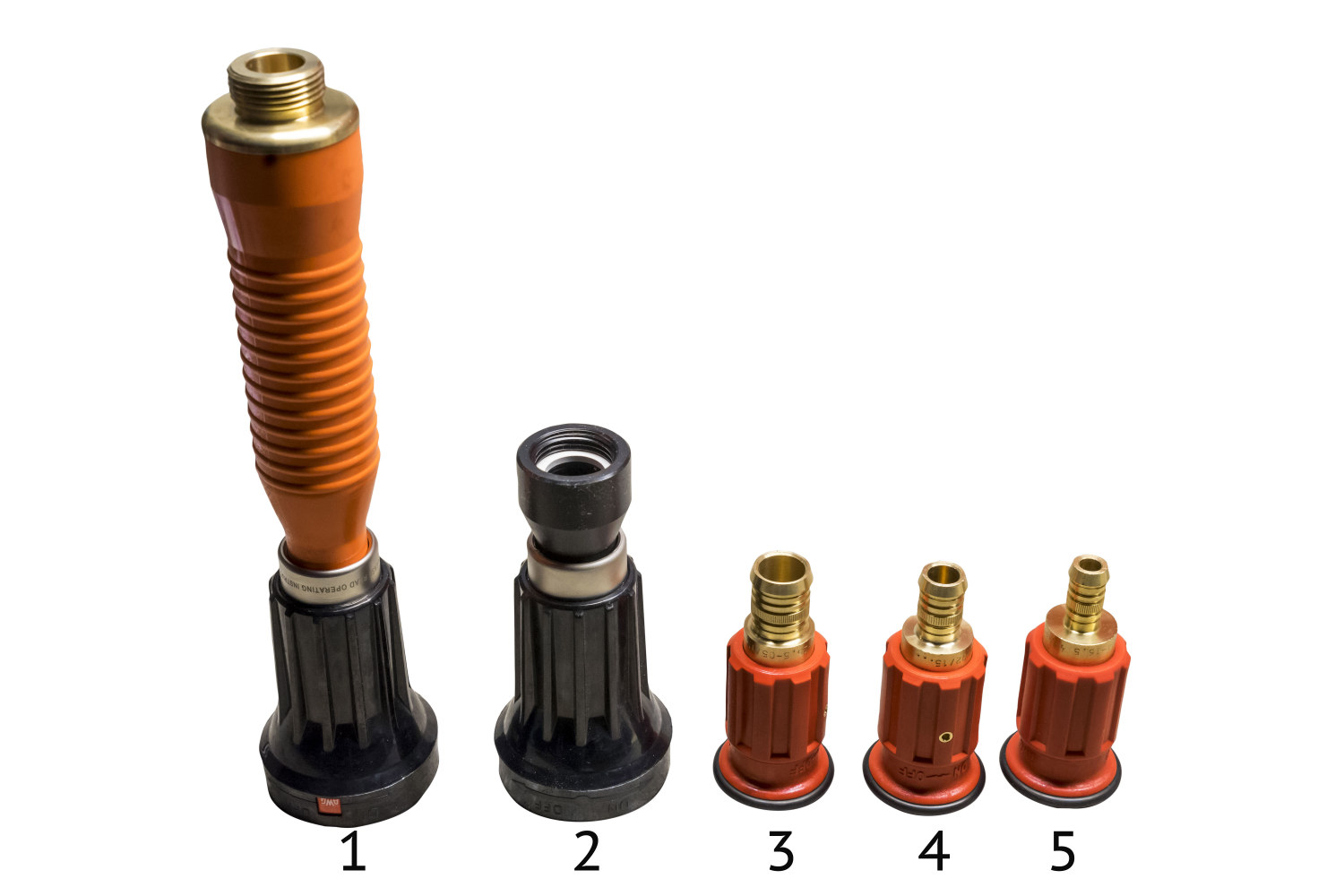

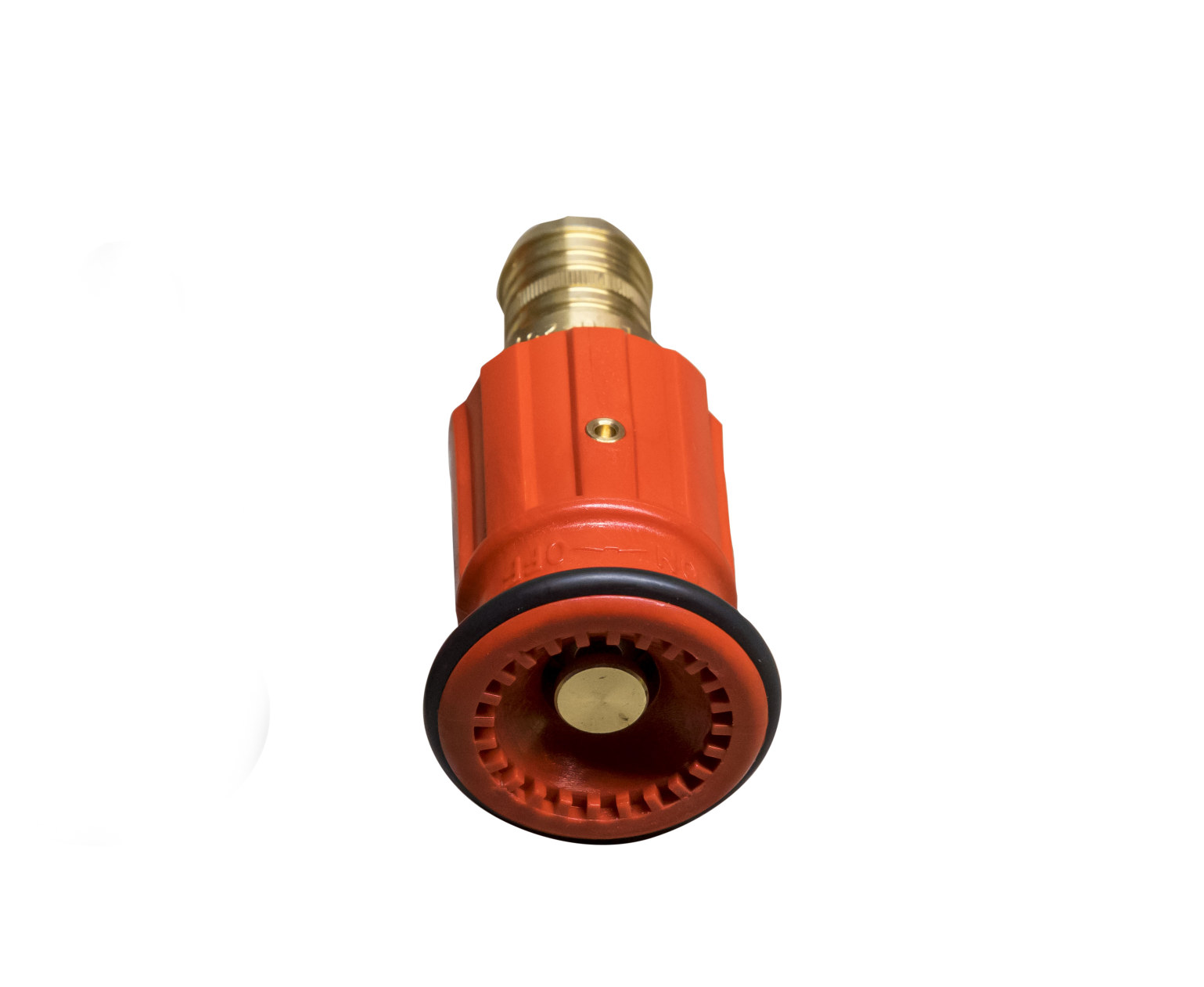

Justerbare dyser i HS-serien (strålerør), levert av Inco som spyle-/vaskedyser og også brukt som strålerør for brannvesen. Ved å vri det gummibelagte hodet justeres dysen trinnløst fra avstengt, via en hul rett stråle, til en bred sprøytestråle mellom 0° og 120°, og leverer et bredt spekter av dråpestørrelser — store dråper og lang kastelengde på rett stråle, og en fin, fremoverrettet spray (med sterk kjøleeffekt) på sprayinnstilling. Lavt trykktap, lav vekt, full korrosjonsbestandighet mot sjøvann, vedlikeholdsfri. Tilgjengelig i størrelsene HS7, HS10, HS12, HS16 og HS20; HS10–HS20 skiller seg kun på ventilplaten (merket D10/D12/D16/D20) og er MED-godkjent (EN 671 / EN 15182). HS7 er den minste (80 l/min, 1") og er ikke lenger MED-godkjent. Hver størrelse selges uten kupling (2" BSP-gjenge) eller med valg av kuplinger (Storz C aluminium eller messing, Storz 38/45/52/65, DSP 40, BSP). Betjeningshode i gummi (NBR) og forkrommet messing; hus i slagfast POM; ventilplate i PA; ventilstang i rustfritt stål.

  • checkTrinnløst justerbar fra avstengt → full stråle → bred tåke 0–120° (vri det gummierte hodet)
  • checkFull stråle: store dråper, lang kastelengde; tåke: fin fremoverrettet spredning med sterk kjøleeffekt
  • checkLavt trykktap, lav vekt, full korrosjonsbestandighet mot sjøvann, vedlikeholdsfri
  • checkHS10/12/16/20 MED-godkjent (EN 671, EN 15182; DNV MED-B-7307, MED-D-1579, teknisk kontrollorgan 0575)
  • checkHS10–HS20 skiller seg kun ved ventilplaten (D10/D12/D16/D20); maks arbeidstrykk 16 bar, referansetrykk 6 bar
  • checkMaterialer: hode i gummi (NBR) + forkrommet messing, rør i slagfast POM, ventilplate i PA, ventilstang i rustfritt stål
  • checkSelges uten kupling (2" BSP) eller med Storz C (alu/messing) og andre kuplinger

Interessert i dette produktet?

mailSend forespørsel

Tekniske spesifikasjoner

Modell / Art.nrA60750540HS7 justerbar dyse for stråle/tåke30377597HS10 justerbar dyse for stråle/tåke30377697HS12 justerbar dyse for stråle/tåke30377797HS16 justerbar dyse for full stråle/tåke30377897HS20 justerbar dyse for stråle/tåke
TypeJusterbar stråle-/tåkedyse (strålerør) — fra full stråle til bred tåke 0–120° ved å vri det gummierte hodet
DysestørrelseHS 7HS 10 (merket D10)HS 12 (merket D12)HS 16 (merket D16)HS 20 (merket D20)
Mengde80 l/min—
Rekkevidde26 m (full stråle)· 8 m (tåke)—
Nominelt trykk6 bar—
Tilkobling1" utv.2" BSP2" BSP (G2" utv.)2" BSP
Lengde234 mm (uten kupling)—
Vekt0.70 kg (uten kupling)1.1 kg (alu-kupling)· 1.6 kg (messing-kupling)0.8 kg1.1 kg (alu-kupling)· 1.6 kg (messing-kupling)
StandardDIN EN 15182—
GodkjenningIKKE MED-godkjent / ikke rattmerket (selv om bilder kan vise noe annet)—
MaterialerBetjeningshode: gummi (NBR) og forkrommet messing; rør/sylinder: slagfast POM; ventilplate: polyamid (PA); ventilstang: rustfritt stål
Koblingsalternativer (Id-nr.)Selges uten kupling — velg koblingstype ved bestilling (f.eks. Storz C). Produktnr. A60750540.Uten kupling (2" BSP): 30377597· Storz C alu: 60426497· Storz C messing: 60426499Uten kupling (G2" utv.) 30377697· Storz 52 C alu 60426397 / messing 60426399· Storz 45 60516797· DSP 40 60456997· Storz 38 alu 60404497 / messing 60404499· Storz 65 alu 60403897 / messing 60403899· BSP G2" utv. 60783297· Storz 52 C 30013197Uten kupling (2" BSP): 30377797· Storz C alu: 60425997· Storz C messing: 60425999Uten kupling (2" BSP): 30377897· Storz C alu: 60426197· Storz C messing: 60426199

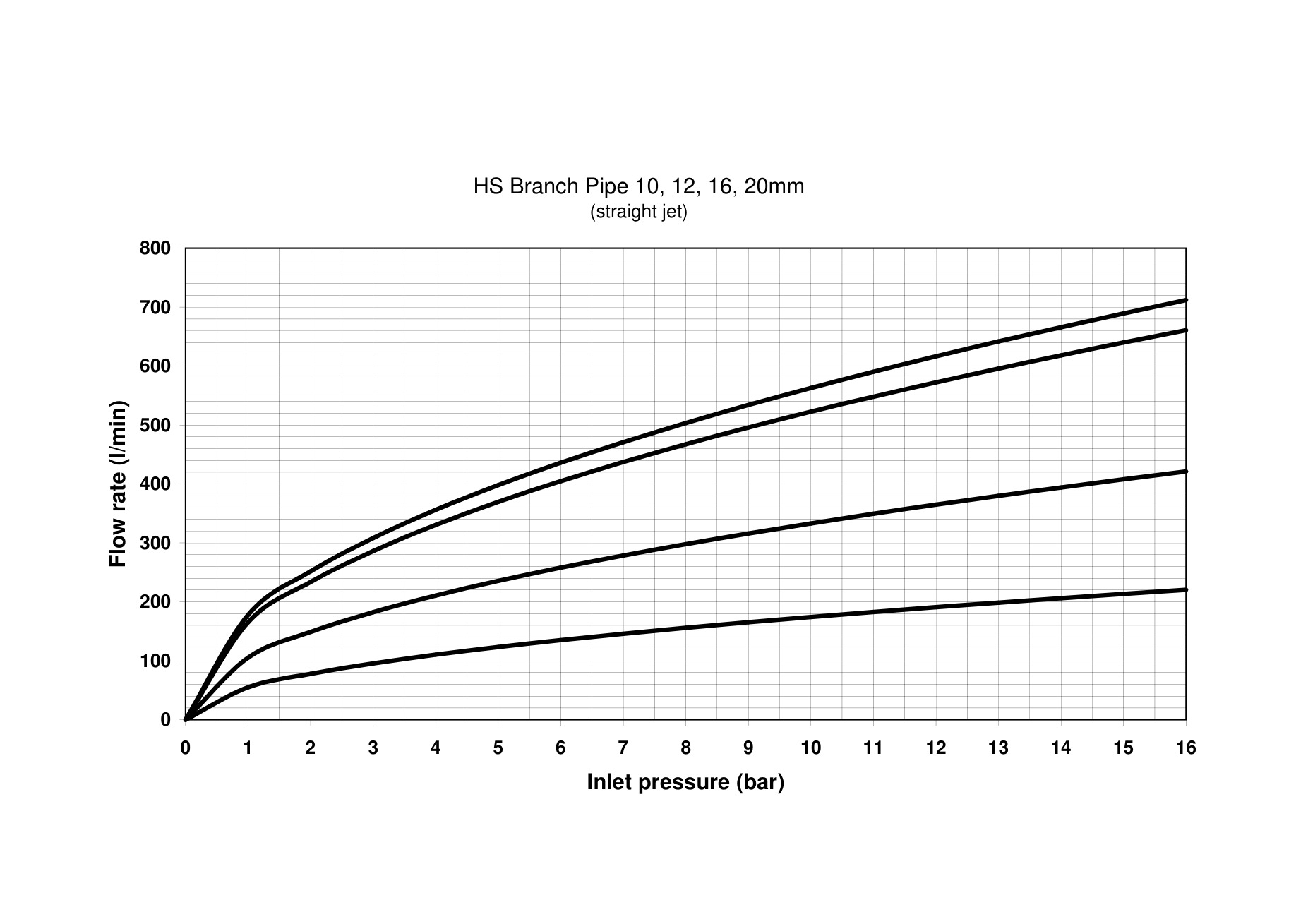

Mengde — rettstråle—160 l/min @ 6 bar· 90 l/min @ 2 bar230 l/min @ 6 bar· 130 l/min @ 2 bar (område 230–460 l/min @ 6 bar)330 l/min @ 6 bar· 170 l/min @ 2 bar380 l/min @ 6 bar· 220 l/min @ 2 bar
Mengde — spray—440 l/min @ 6 bar· 250 l/min @ 2 bar460 l/min @ 6 bar· 265 l/min @ 2 bar470 l/min @ 6 bar· 275 l/min @ 2 bar

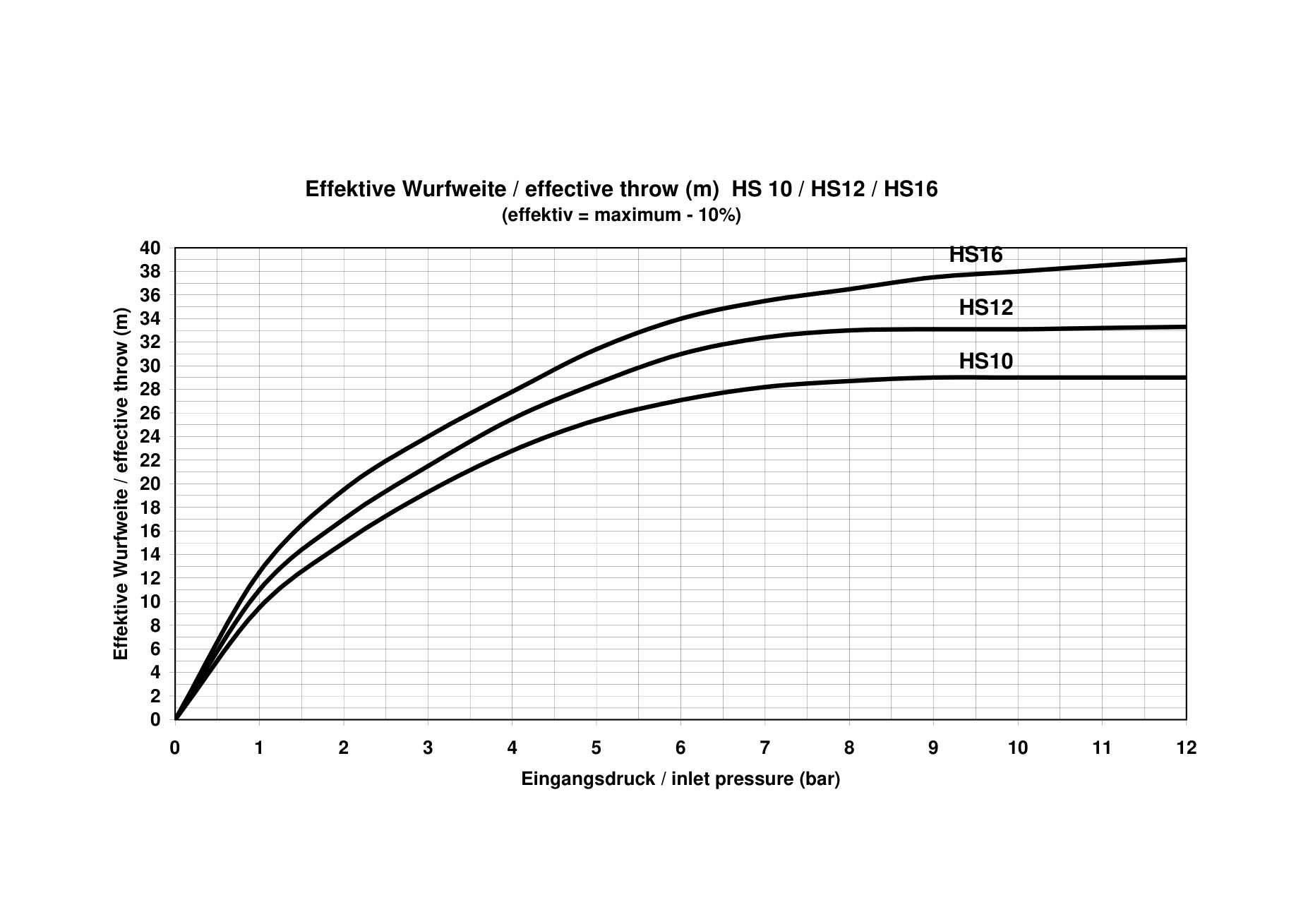

Rekkevidde — rettstråle—24 m @ 6 bar· 16 m @ 2 bar28 m @ 6 bar· 17 m @ 2 bar30 m @ 6 bar· 18 m @ 2 bar32 m @ 6 bar· 21 m @ 2 bar
Rekkevidde — spray—4 m @ 6 bar· 4 m @ 2 bar4.5 m @ 6 bar· 4.5 m @ 2 bar
Maks arbeidstrykk—16 bar
Referansetrykk—6 bar
Mål (med Storz C)—347 × 98 × 98 mm307 × 75 × 75 mm347 × 98 × 98 mm
Sprøytevinkel—0–120°
Godkjenninger—EN 671, EN 15182 (MED-godkjent: DNV MED-B-7307, MED-D-1579; teknisk kontrollorgan 0575)EN 15182-1 tillegg A / EN 15182-3 (MED-godkjent)EN 671, EN 15182 (MED-godkjent)
Sprengtrykk—> 60 bar—
Temperaturområde—Frost ned til −40 °C; varme opptil 60 °C—
