TITANO — kraftige slangetromler (forsterket fjær og elektrohydraulisk motordrift)Art.nr TF6340351 · TF6340202 · TF6340203 · TX6340351 · TX6340202 · TX6340203
Diverse

TITANO — kraftige slangetromler (forsterket fjær og elektrohydraulisk motordrift)

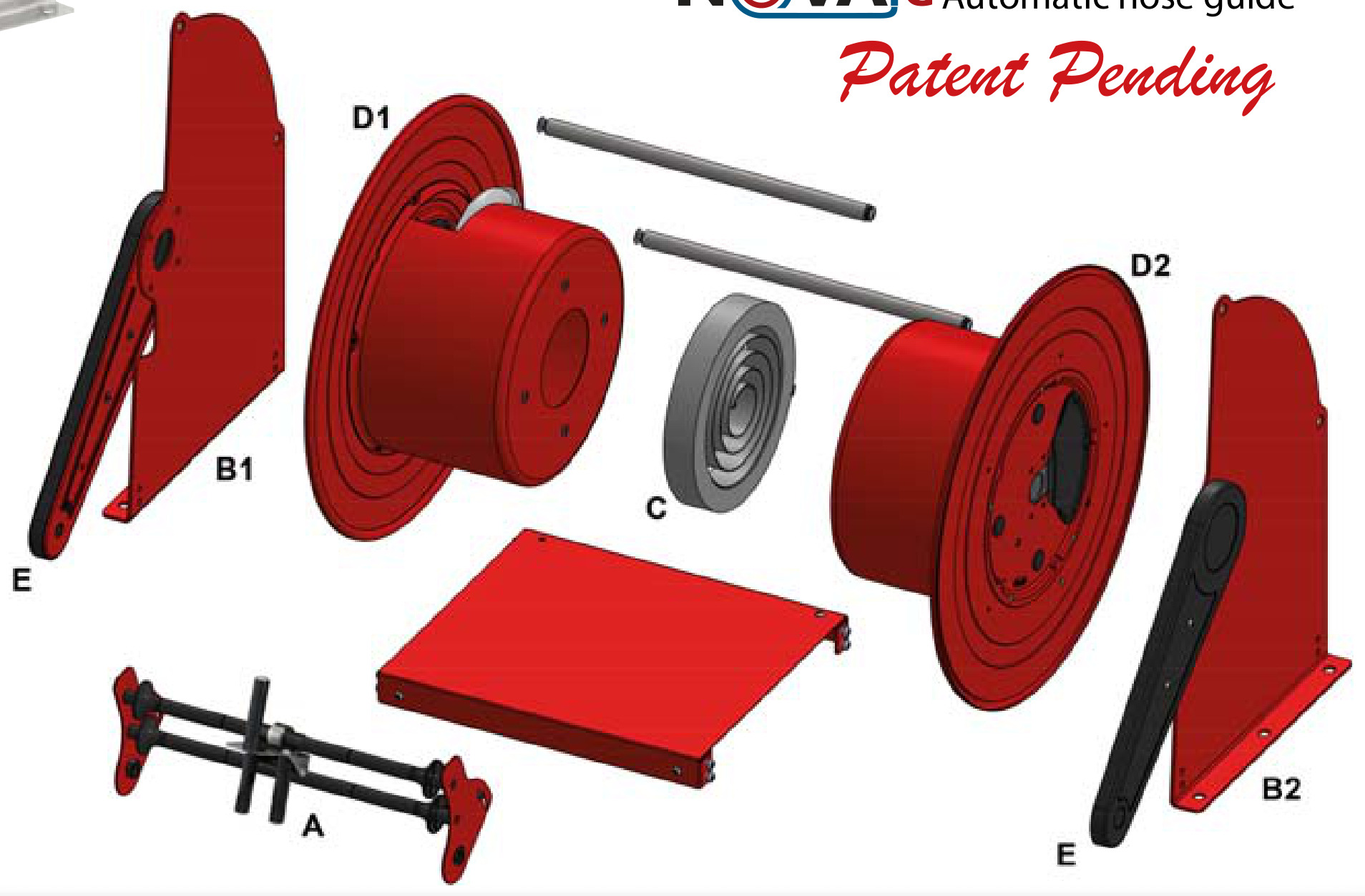

TITANO er en kraftig slangetrommelserie (patentsøkt), bygget for de mest krevende bruksområdene.

  • checkKraftig konstruksjon (patentsøkt) for slanger opptil Ø 1 1/4" / 1 1/2"

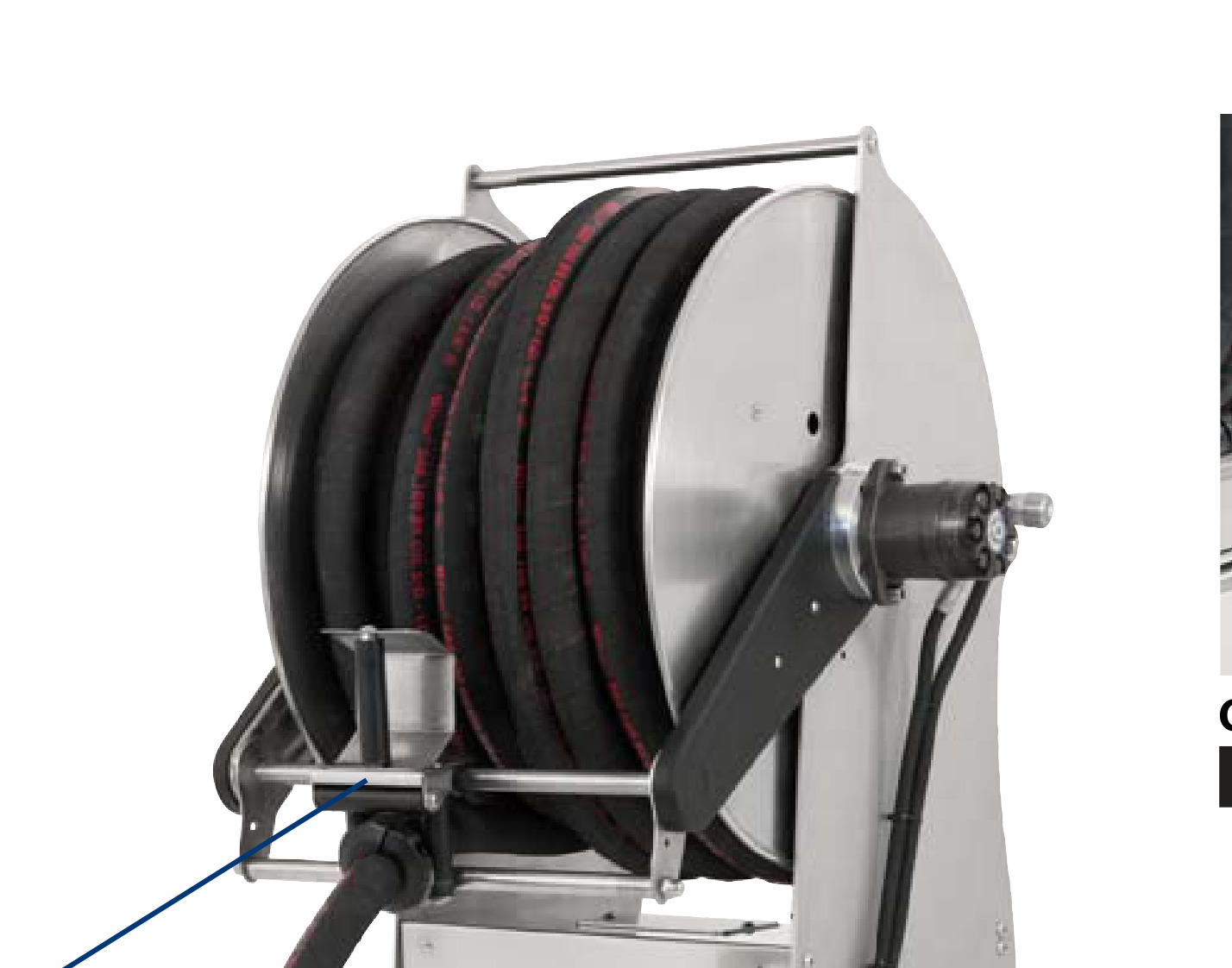

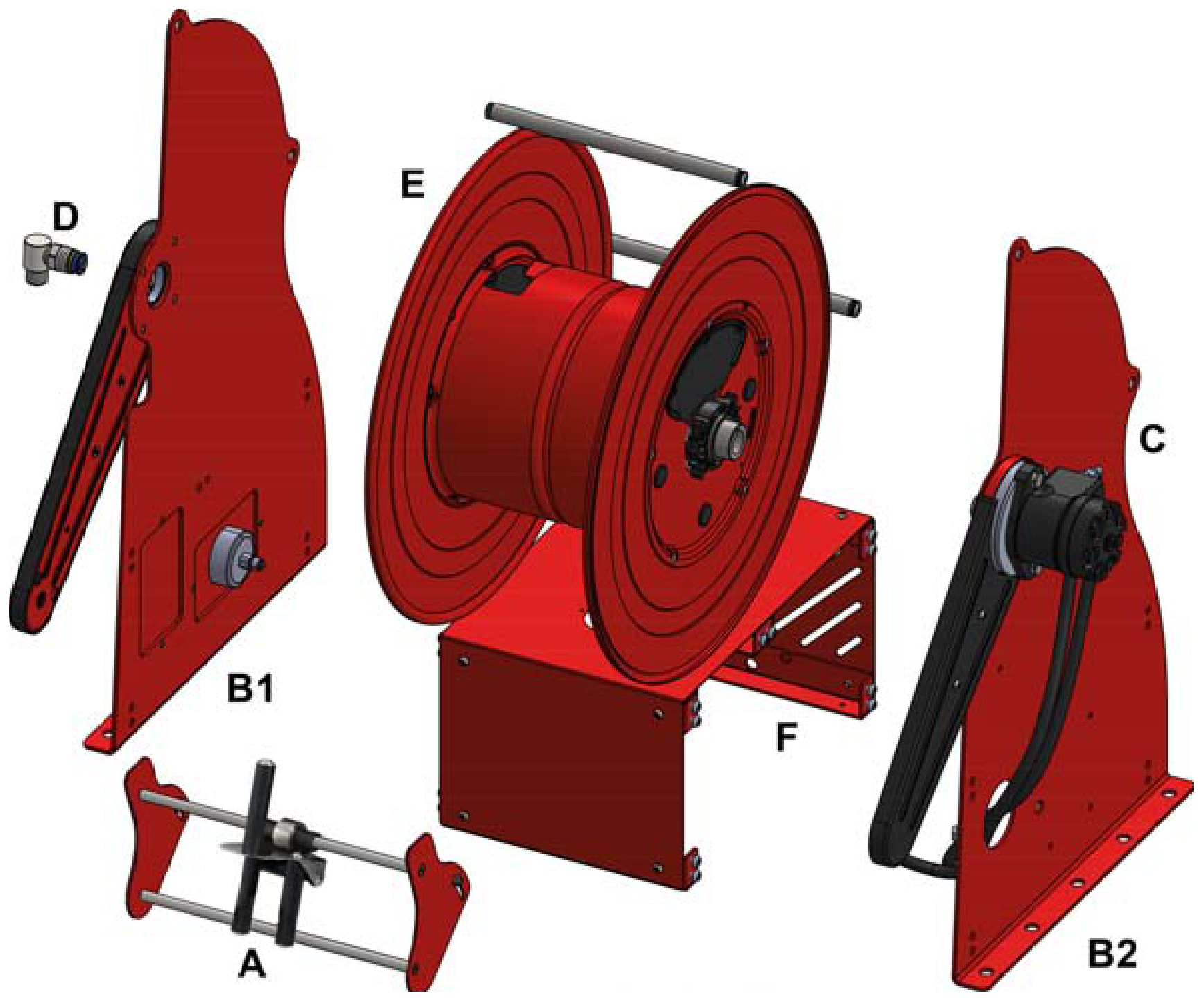

  • checkTo drivtyper: forsterket fjærdrift (T1) og elektrohydraulisk motordrift (T2–T6)
  • checkHydraulisk versjon: motoren ruller inn, slangen trekkes ut manuelt; styreenhet 12/24 Vdc (F1) eller 230 Vac (F2)

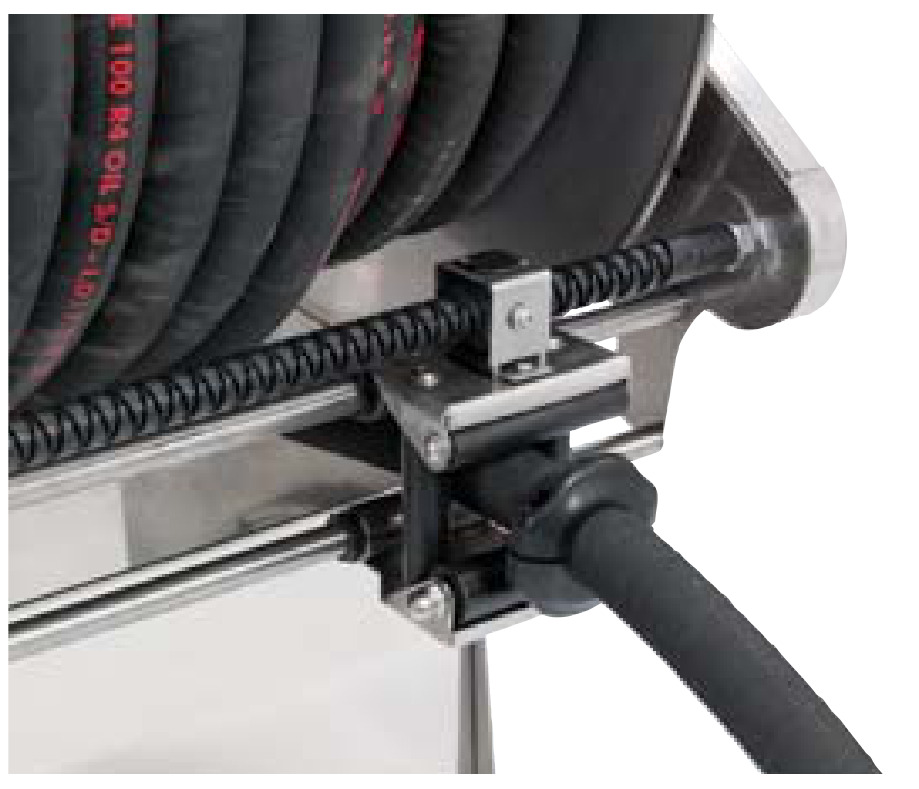

  • checkStandard manuell slangefører; automatisk R-slangefører som tilleggsutstyr (legg til TG i koden)
  • checkLakkert stål, AISI 304, AISI 316 (på forespørsel)
  • checkHydraulisk betjening: knappepanel 25103, fjernkontroll 25101, komplett panel 25104/25105/25106; styreenheter 22023/22024/22012
  • checkStrømforsyningsalternativer for hydraulisk versjon: 12 Vdc, 24 Vdc, 230 Vac eller uten strømforsyning
  • checkLeveres uten slange
verified

Kan leveres i ATEX-utførelse og i rustfritt stål AISI 316 på forespørsel.

Interessert i dette produktet?

mailSend forespørsel

Tekniske spesifikasjoner

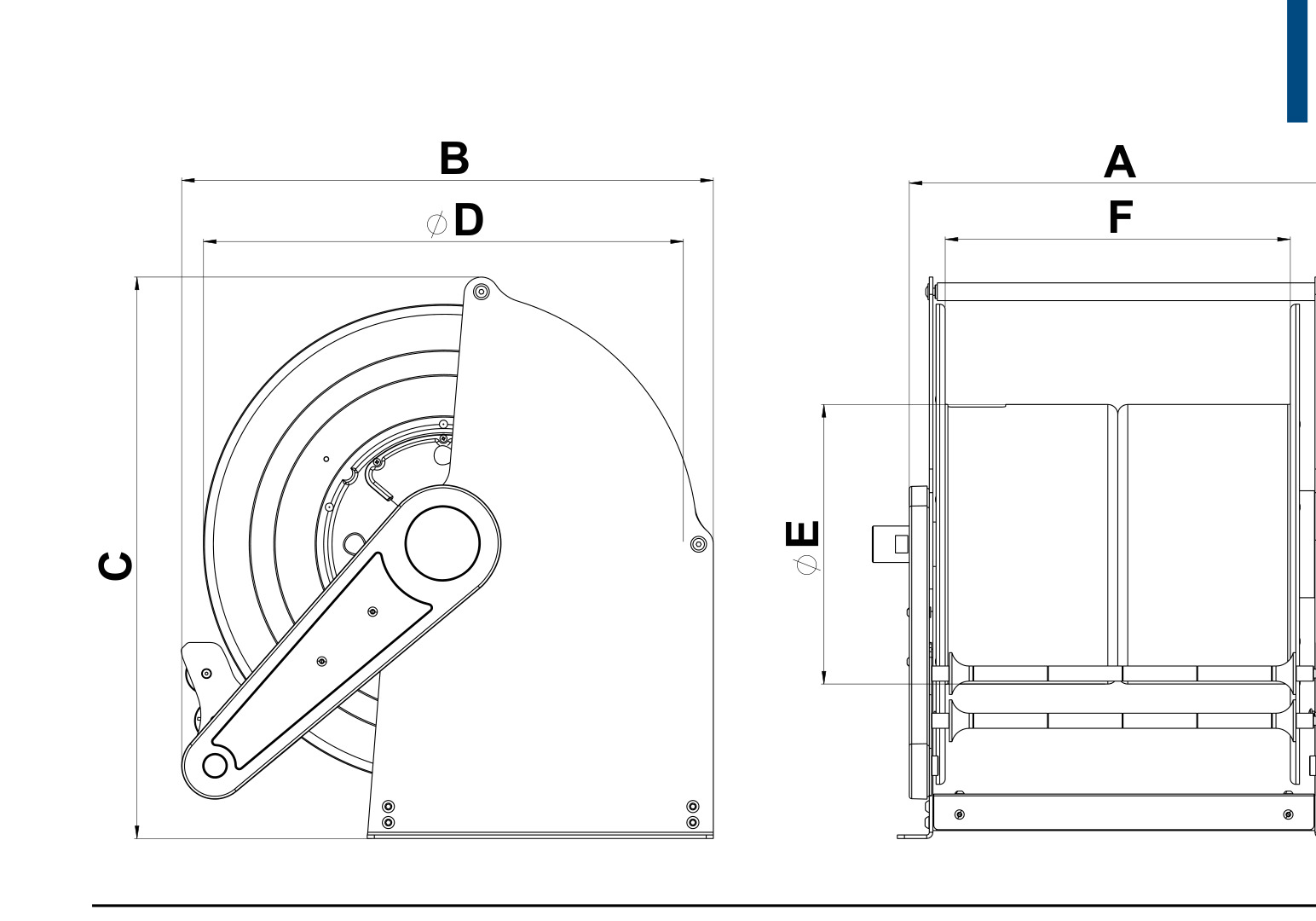

Art.nrDrivverkMaterialeMaks arbeidstrykkTilkoblingsgjenger INN-UTFjærkapasitetMaks slange (diameter → lengde)Skivediameter (D)Spolebredde (F)Trommeldiameter (E)Mål A-B-CVektSlangeførerStrømforsynings-alternativer (bestillingskode)

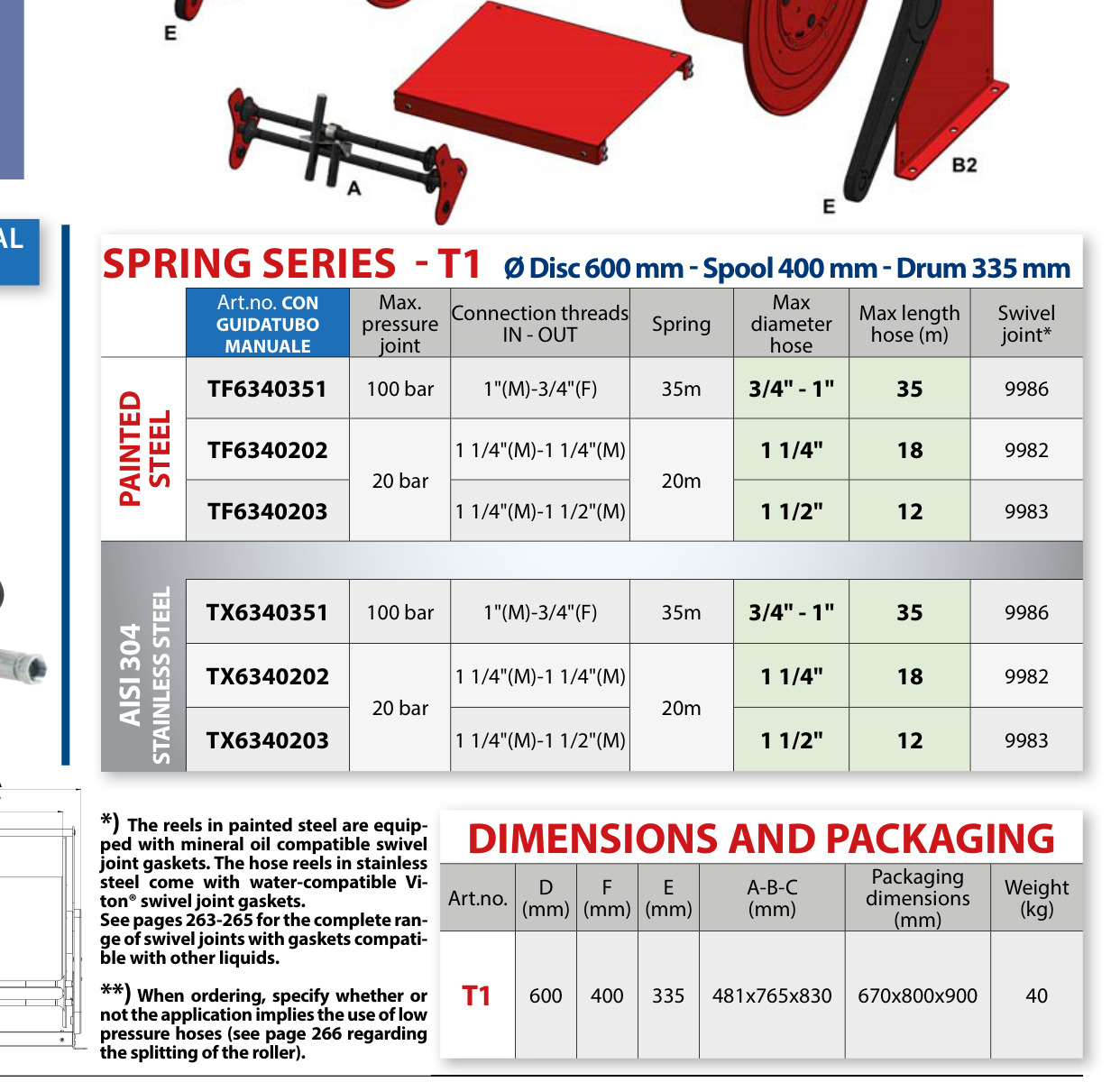

TF6340351Fjærdrevet (forsterket fjær), kraftig utførelseLakkert stål100 bar1"(M) – 3/4"(F)35 mØ3/4"–1": 35 m600 mm400 mm335 mm481×765×830 mm40 kgManuell (standard); R automatisk slangefører som tilleggsutstyr (legg TG til koden)—
TF634020220 bar1 1/4"(M) – 1 1/4"(M)20 mØ1 1/4": 18 m
TF63402031 1/4"(M) – 1 1/2"(M)Ø1 1/2": 12 m
TX6340351Rustfritt stål AISI 304100 bar1"(M) – 3/4"(F)35 mØ3/4"–1": 35 m
TX634020220 bar1 1/4"(M) – 1 1/4"(M)20 mØ1 1/4": 18 m
TX63402031 1/4"(M) – 1 1/2"(M)Ø1 1/2": 12 m

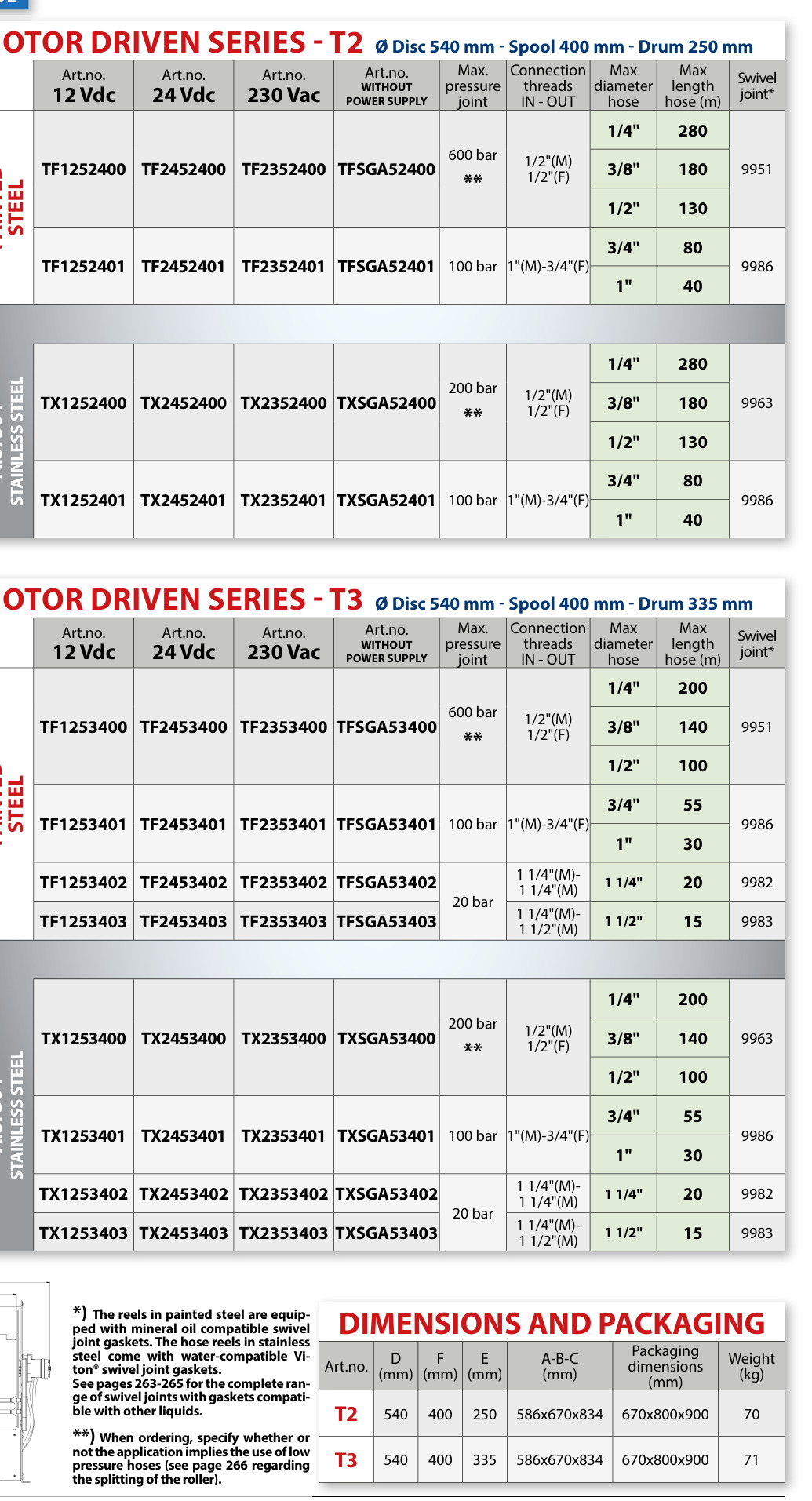

TF2452400Elektrohydraulisk motor; opprulling med motor, uttrekk manuelt (kraftig utførelse)Lakkert stål600 bar **1/2"(M) – 1/2"(F)—Ø1/4": 280 m; Ø3/8": 180 m; Ø1/2": 130 m540 mm250 mm586×670×834 mm70 kg12 Vdc: TF1252400· 24 Vdc: TF2452400· 230 Vac: TF2352400· Uten strømforsyning: TFSGA52400
TF2452401100 bar1"(M) – 3/4"(F)Ø3/4": 80 m; Ø1": 40 m12 Vdc: TF1252401· 24 Vdc: TF2452401· 230 Vac: TF2352401· Uten strømforsyning: TFSGA52401
TX2452400Rustfritt stål AISI 304200 bar **1/2"(M) – 1/2"(F)Ø1/4": 280 m; Ø3/8": 180 m; Ø1/2": 130 m12 Vdc: TX1252400· 24 Vdc: TX2452400· 230 Vac: TX2352400· Uten strømforsyning: TXSGA52400
TX2452401100 bar1"(M) – 3/4"(F)Ø3/4": 80 m; Ø1": 40 m12 Vdc: TX1252401· 24 Vdc: TX2452401· 230 Vac: TX2352401· Uten strømforsyning: TXSGA52401
TF2453400Lakkert stål600 bar **1/2"(M) – 1/2"(F)Ø1/4": 200 m; Ø3/8": 140 m; Ø1/2": 100 m335 mm71 kg12 Vdc: TF1253400· 24 Vdc: TF2453400· 230 Vac: TF2353400· Uten strømforsyning: TFSGA53400
TF2453401100 bar1"(M) – 3/4"(F)Ø3/4": 55 m; Ø1": 30 m12 Vdc: TF1253401· 24 Vdc: TF2453401· 230 Vac: TF2353401· Uten strømforsyning: TFSGA53401
TF245340220 bar1 1/4"(M) – 1 1/4"(M)Ø1 1/4": 20 m12 Vdc: TF1253402· 24 Vdc: TF2453402· 230 Vac: TF2353402· Uten strømforsyning: TFSGA53402
TF24534031 1/4"(M) – 1 1/2"(M)Ø1 1/2": 15 m12 Vdc: TF1253403· 24 Vdc: TF2453403· 230 Vac: TF2353403· Uten strømforsyning: TFSGA53403
TX2453400Rustfritt stål AISI 304200 bar **1/2"(M) – 1/2"(F)Ø1/4": 200 m; Ø3/8": 140 m; Ø1/2": 100 m12 Vdc: TX1253400· 24 Vdc: TX2453400· 230 Vac: TX2353400· Uten strømforsyning: TXSGA53400
TX2453401100 bar1"(M) – 3/4"(F)Ø3/4": 55 m; Ø1": 30 m12 Vdc: TX1253401· 24 Vdc: TX2453401· 230 Vac: TX2353401· Uten strømforsyning: TXSGA53401
TX245340220 bar1 1/4"(M) – 1 1/4"(M)Ø1 1/4": 20 m12 Vdc: TX1253402· 24 Vdc: TX2453402· 230 Vac: TX2353402· Uten strømforsyning: TXSGA53402
TX24534031 1/4"(M) – 1 1/2"(M)Ø1 1/2": 15 m12 Vdc: TX1253403· 24 Vdc: TX2453403· 230 Vac: TX2353403· Uten strømforsyning: TXSGA53403

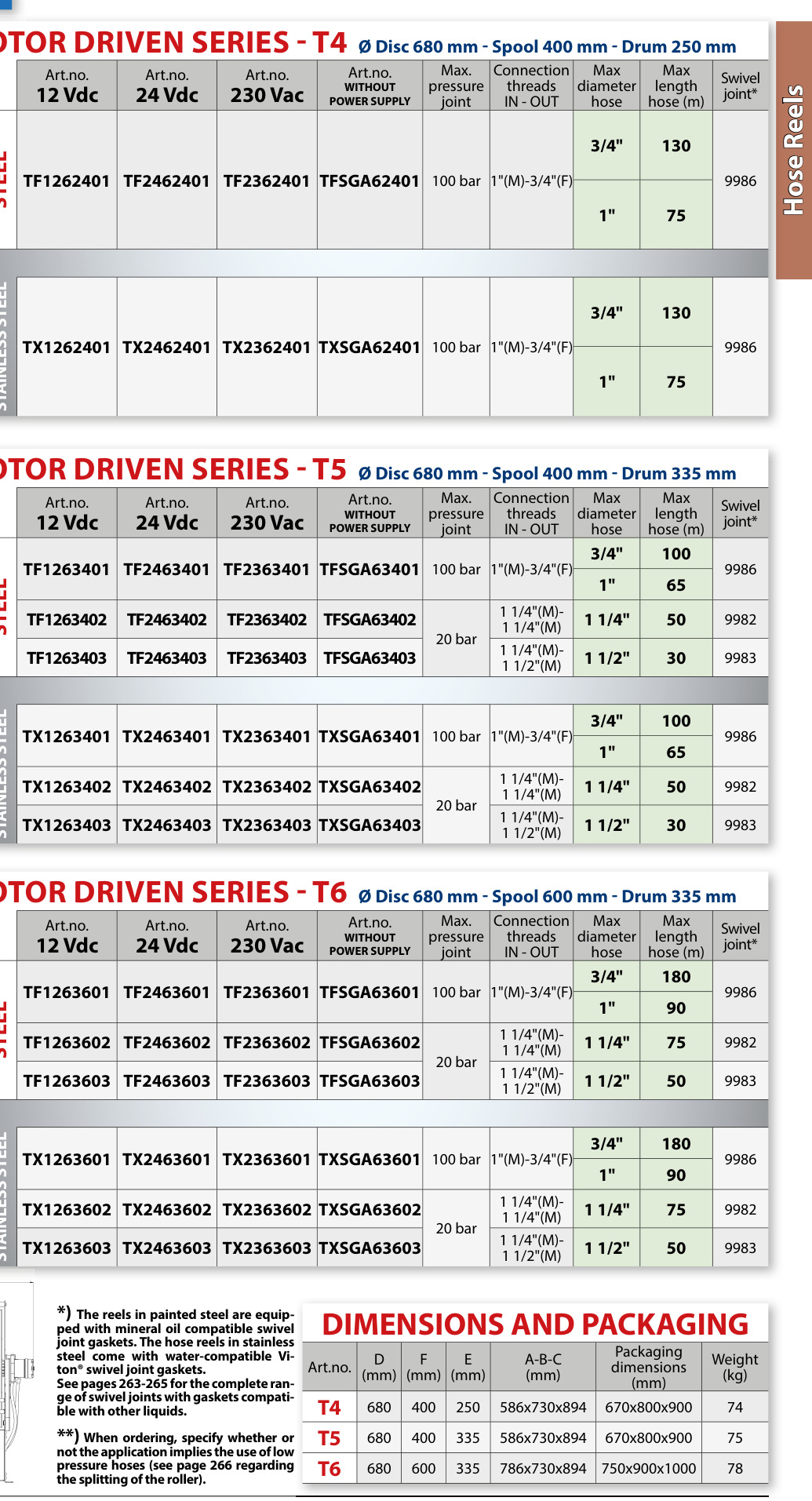

TF2462401Lakkert stål100 bar1"(M) – 3/4"(F)Ø3/4": 130 m; Ø1": 75 m680 mm250 mm586×730×894 mm74 kg12 Vdc: TF1262401· 24 Vdc: TF2462401· 230 Vac: TF2362401· Uten strømforsyning: TFSGA62401
TX2462401Rustfritt stål AISI 30412 Vdc: TX1262401· 24 Vdc: TX2462401· 230 Vac: TX2362401· Uten strømforsyning: TXSGA62401
TF2463401Lakkert stålØ3/4": 100 m; Ø1": 65 m335 mm75 kg12 Vdc: TF1263401· 24 Vdc: TF2463401· 230 Vac: TF2363401· Uten strømforsyning: TFSGA63401
TF246340220 bar1 1/4"(M) – 1 1/4"(M)Ø1 1/4": 50 m12 Vdc: TF1263402· 24 Vdc: TF2463402· 230 Vac: TF2363402· Uten strømforsyning: TFSGA63402
TF24634031 1/4"(M) – 1 1/2"(M)Ø1 1/2": 30 m12 Vdc: TF1263403· 24 Vdc: TF2463403· 230 Vac: TF2363403· Uten strømforsyning: TFSGA63403
TX2463401Rustfritt stål AISI 304100 bar1"(M) – 3/4"(F)Ø3/4": 100 m; Ø1": 65 m12 Vdc: TX1263401· 24 Vdc: TX2463401· 230 Vac: TX2363401· Uten strømforsyning: TXSGA63401
TX246340220 bar1 1/4"(M) – 1 1/4"(M)Ø1 1/4": 50 m12 Vdc: TX1263402· 24 Vdc: TX2463402· 230 Vac: TX2363402· Uten strømforsyning: TXSGA63402
TX24634031 1/4"(M) – 1 1/2"(M)Ø1 1/2": 30 m12 Vdc: TX1263403· 24 Vdc: TX2463403· 230 Vac: TX2363403· Uten strømforsyning: TXSGA63403
TF2463601Lakkert stål100 bar1"(M) – 3/4"(F)Ø3/4": 180 m; Ø1": 90 m600 mm786×730×894 mm78 kg12 Vdc: TF1263601· 24 Vdc: TF2463601· 230 Vac: TF2363601· Uten strømforsyning: TFSGA63601
TF246360220 bar1 1/4"(M) – 1 1/4"(M)Ø1 1/4": 75 m12 Vdc: TF1263602· 24 Vdc: TF2463602· 230 Vac: TF2363602· Uten strømforsyning: TFSGA63602
TF24636031 1/4"(M) – 1 1/2"(M)Ø1 1/2": 50 m12 Vdc: TF1263603· 24 Vdc: TF2463603· 230 Vac: TF2363603· Uten strømforsyning: TFSGA63603
TX2463601Rustfritt stål AISI 304100 bar1"(M) – 3/4"(F)Ø3/4": 180 m; Ø1": 90 m12 Vdc: TX1263601· 24 Vdc: TX2463601· 230 Vac: TX2363601· Uten strømforsyning: TXSGA63601
TX246360220 bar1 1/4"(M) – 1 1/4"(M)Ø1 1/4": 75 m12 Vdc: TX1263602· 24 Vdc: TX2463602· 230 Vac: TX2363602· Uten strømforsyning: TXSGA63602
TX24636031 1/4"(M) – 1 1/2"(M)Ø1 1/2": 50 m12 Vdc: TX1263603· 24 Vdc: TX2463603· 230 Vac: TX2363603· Uten strømforsyning: TXSGA63603

Tilvalg

Relaterte art.nr

Art.nrTilbehørPasser til (art.nr)

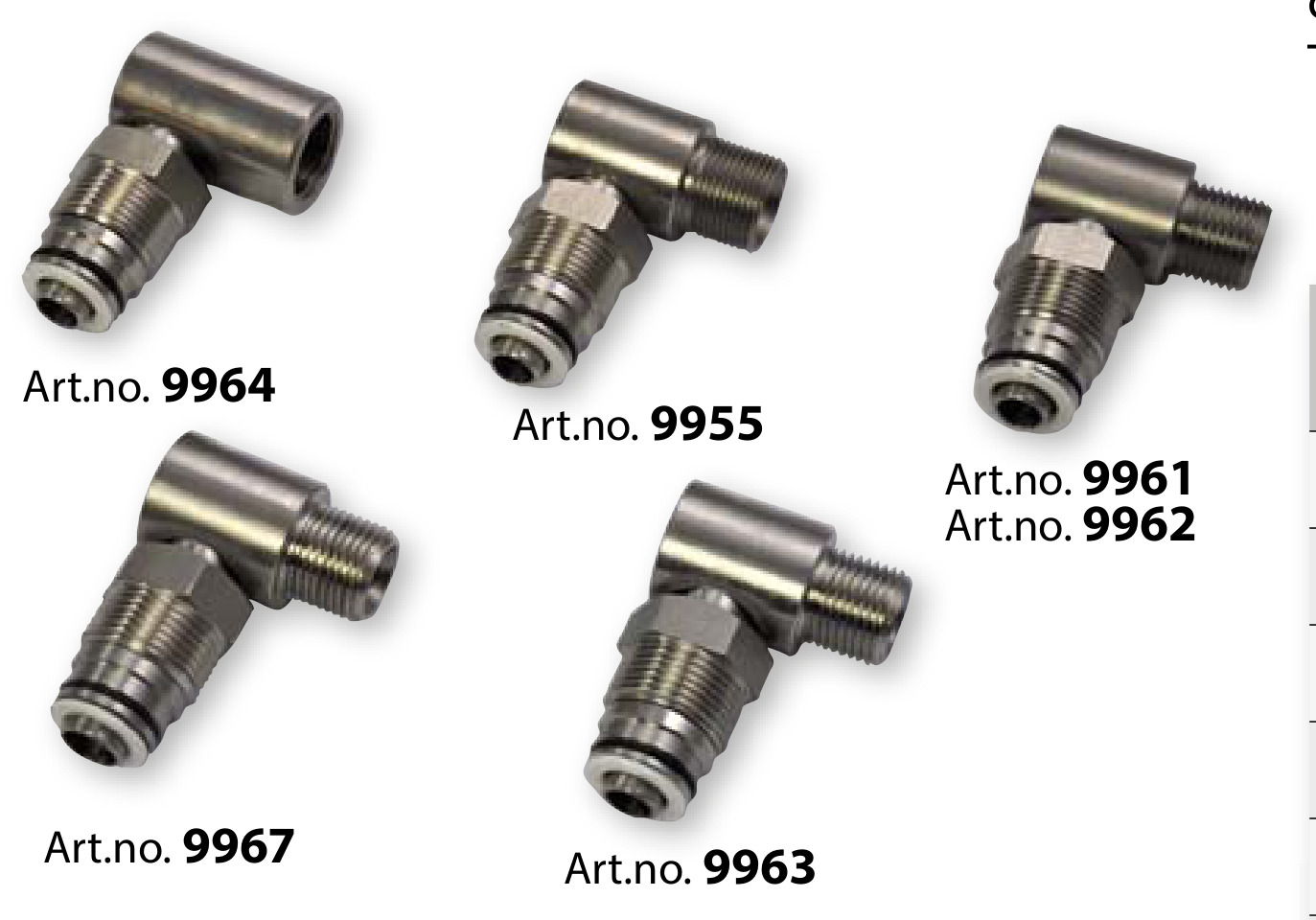

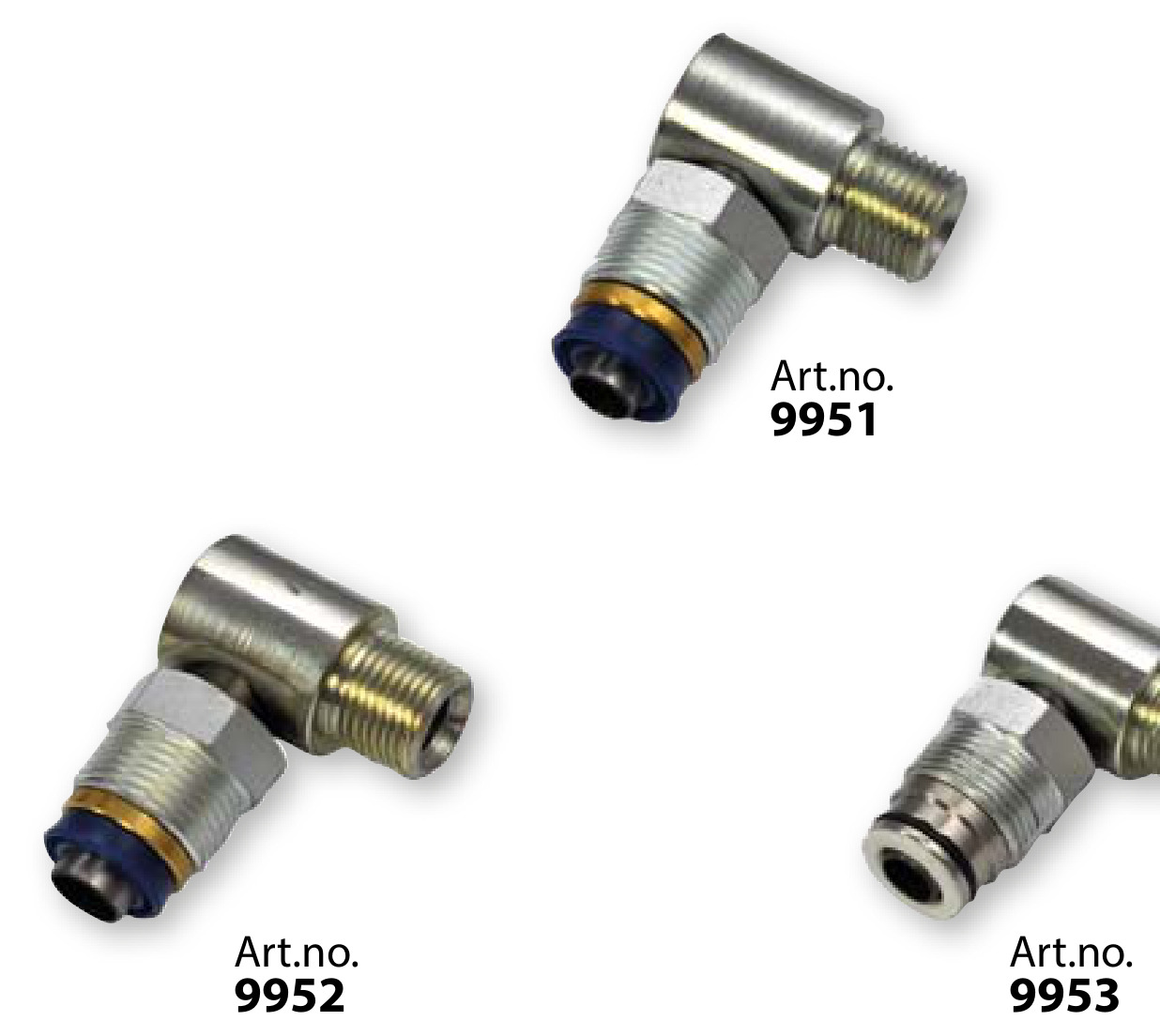

9951Svivel — lakkert, 1/2" tilkobling (pakninger for mineralolje)TF1252400, TF1253400, TF2352400, TF2353400, TF2452400, TF2453400, TFSGA52400, TFSGA53400
9963Svivel — rustfri, 1/2" tilkobling (Viton®-pakninger)TX1252400, TX1253400, TX2352400, TX2353400, TX2452400, TX2453400, TXSGA52400, TXSGA53400
9986Svivel — 1" tilkoblingTF1252401, TF1253401, TF1262401, TF1263401, TF1263601, TF2352401, TF2353401, TF2362401, TF2363401, TF2363601, TF2452401, TF2453401, TF2462401, TF2463401, TF2463601, TF6340351, TFSGA52401, TFSGA53401, TFSGA62401, TFSGA63401, TFSGA63601, TX1252401, TX1253401, TX1262401, TX1263401, TX1263601, TX2352401, TX2353401, TX2362401, TX2363401, TX2363601, TX2452401, TX2453401, TX2462401, TX2463401, TX2463601, TX6340351, TXSGA52401, TXSGA53401, TXSGA62401, TXSGA63401, TXSGA63601
9982Svivel — 1 1/4" tilkobling (20 bar)TF1253402, TF1263402, TF1263602, TF2353402, TF2363402, TF2363602, TF2453402, TF2463402, TF2463602, TF6340202, TFSGA53402, TFSGA63402, TFSGA63602, TX1253402, TX1263402, TX1263602, TX2353402, TX2363402, TX2363602, TX2453402, TX2463402, TX2463602, TX6340202, TXSGA53402, TXSGA63402, TXSGA63602
9983Svivel — 1 1/2" tilkobling (20 bar)TF1253403, TF1263403, TF1263603, TF2353403, TF2363403, TF2363603, TF2453403, TF2463403, TF2463603, TF6340203, TFSGA53403, TFSGA63403, TFSGA63603, TX1253403, TX1263403, TX1263603, TX2353403, TX2363403, TX2363603, TX2453403, TX2463403, TX2463603, TX6340203, TXSGA53403, TXSGA63403, TXSGA63603
25103Knappepanel (betjening som tilvalg, hydraulisk versjon)TITANO hydraulic models
25101Fjernkontroll (betjening som tilvalg, hydraulisk versjon)TITANO hydraulic models
25104Komplett styrepanel som standard — 230 VacTITANO hydraulic 230 Vac
25105Komplett styrepanel som standard — 12 VdcTITANO hydraulic 12 Vdc
25106Komplett styrepanel som standard — 24 VdcTITANO hydraulic 24 Vdc

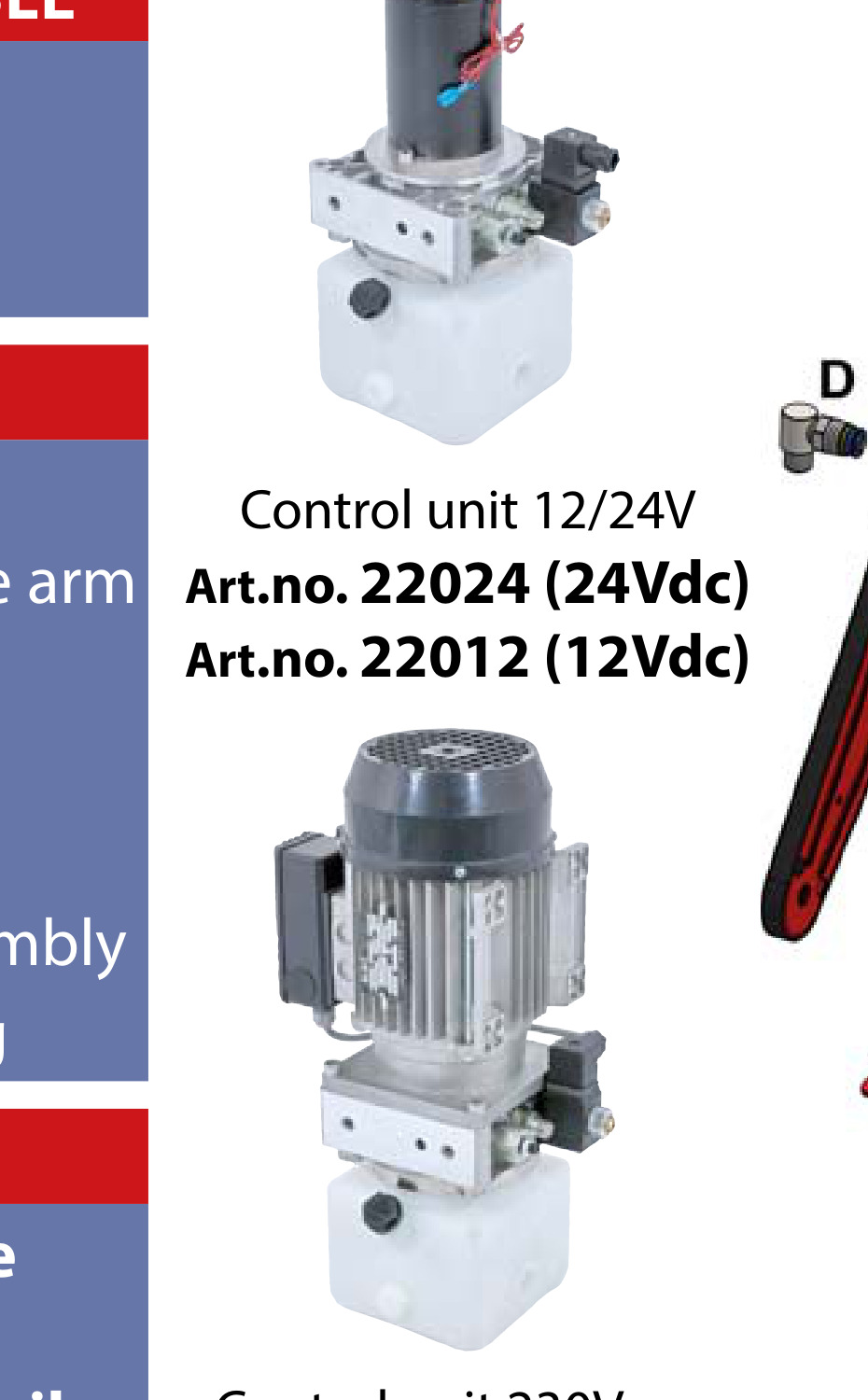

22023Elektrohydraulisk styreenhet 230 Vac (F2)TITANO hydraulic 230 Vac
22024Elektrohydraulisk styreenhet 24 Vdc (F1)TITANO hydraulic 24 Vdc
22012Elektrohydraulisk styreenhet 12 Vdc (F1)TITANO hydraulic 12 Vdc
TGSett med automatisk R slangefører — legg til endelsen TG i trommelkodenall TITANO models
