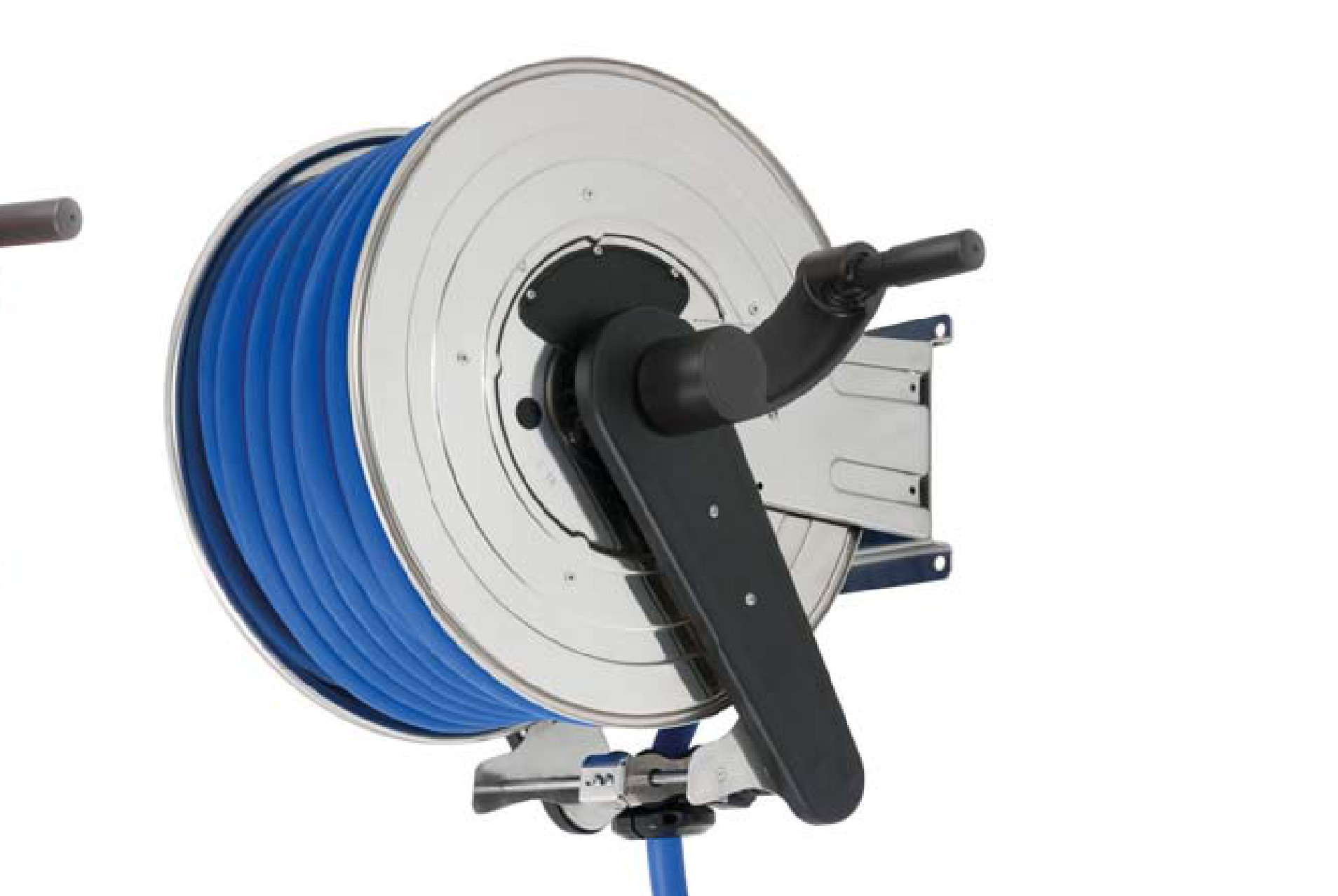

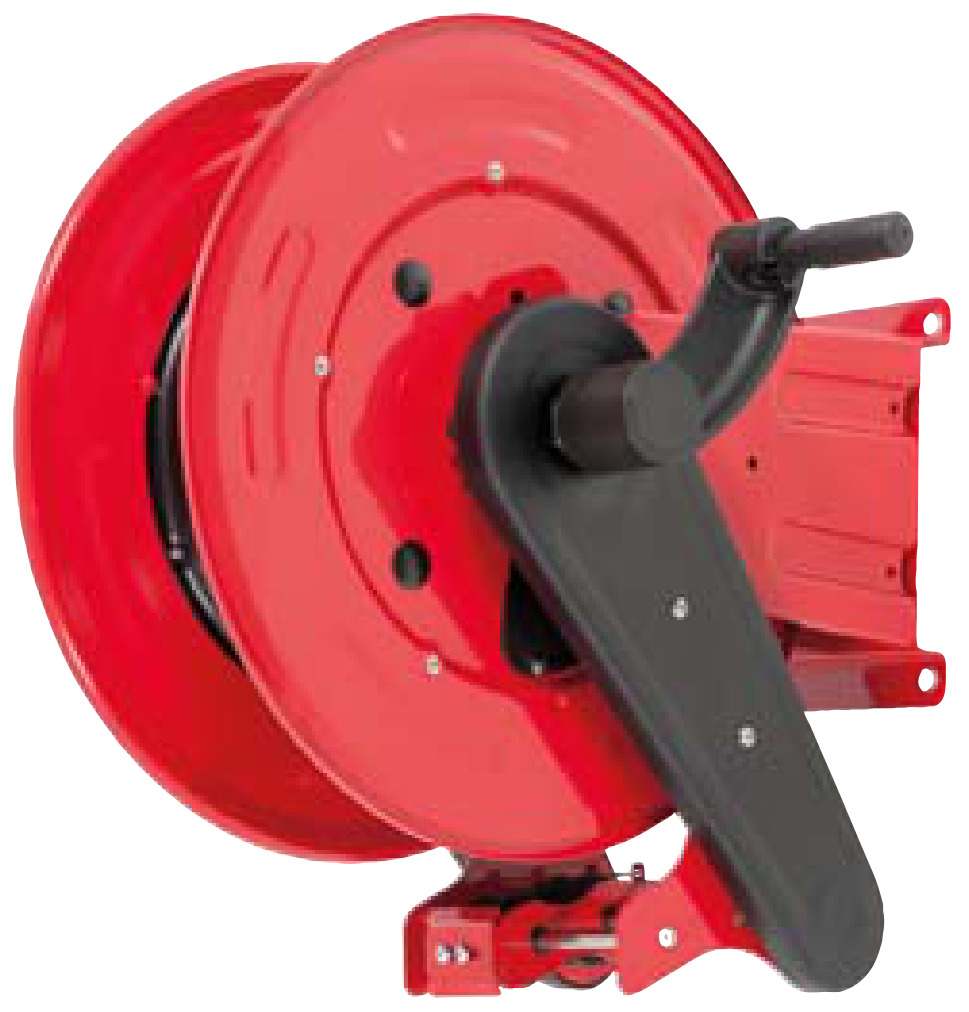

ORION RD — manuelle slangetromler (direkte utveksling 1:1)

Varenr: OF42130

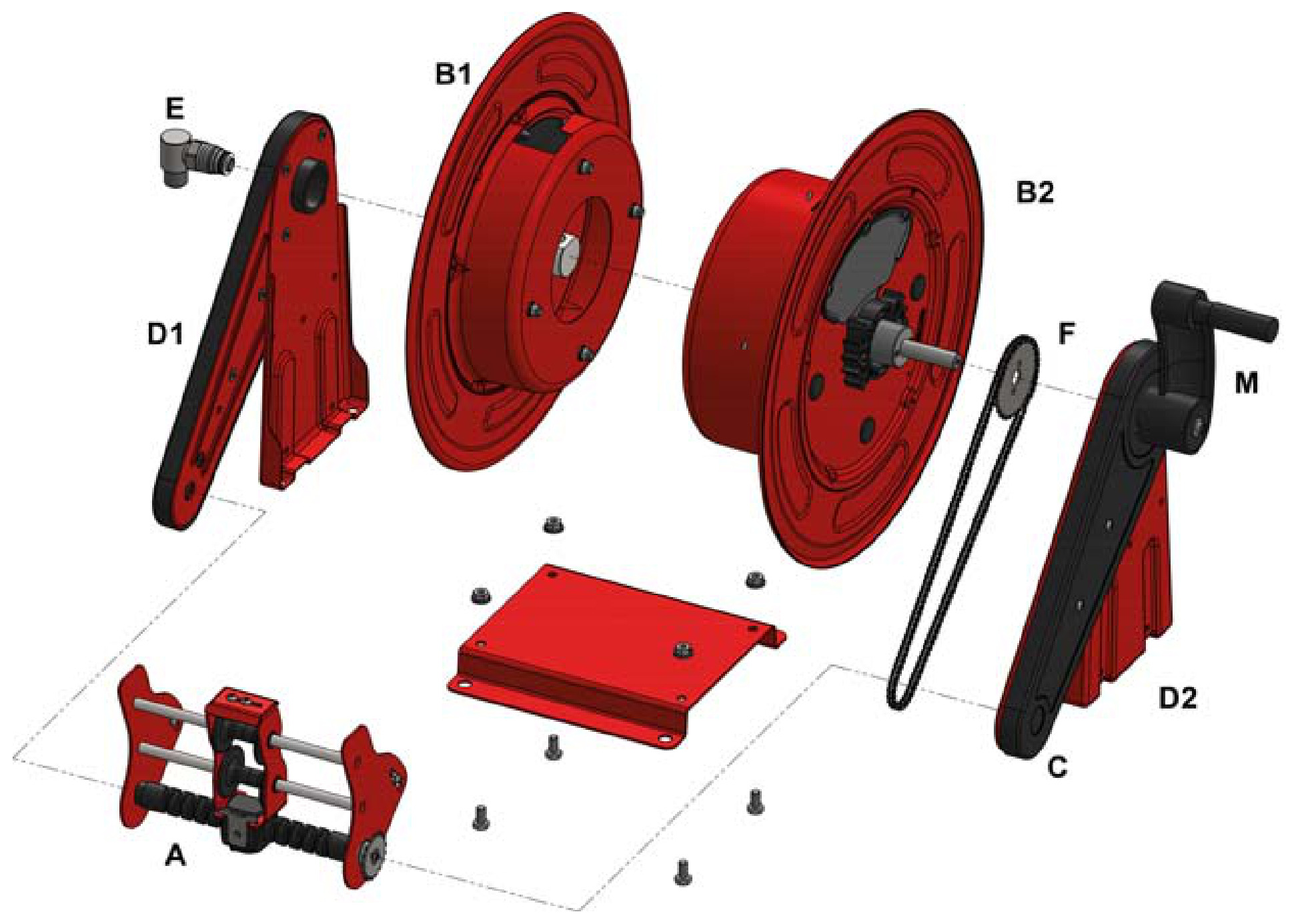

ORION RD er Flexbimecs manuelle (sveivopererte) slangetrommelserie. Den har samme konstruksjonsmessige egenskaper som den motor-/fjærdrevne ANDROMEDA, men i en manuell utgave med direkte sveivforhold 1:1. Den inkluderer R-slangefører for ryddig opprulling av slangen; en versjon uten R-slangefører — ORION SG — er også tilgjengelig. Fri/arbeid-sveivmodus: trekk sveiven ut av trommelen for frimodus, sett den inn i trommelen for arbeidsmodus. Tilgjengelig i lakkert stål, rustfritt stål AISI 304 og AISI 316, i 400-serie (skive Ø 434 mm) og 500-serie (skive Ø 540 mm) rammer med spolebredder 130/195/260 mm (rammer O1–O6). Fri orientering av førerarmene. Leveres uten slange. Modeller i lakkert stål leveres med svivelpakninger som er kompatible med mineralolje; rustfrie modeller leveres med vannkompatible Viton®-pakninger (se katalogsidene 263–265 for andre pakningsalternativer).

checkManuell sveivdrift, direkte utveksling 1:1
checkR-slangefører for ryddig opprulling (utgår på ORION SG-versjonen)

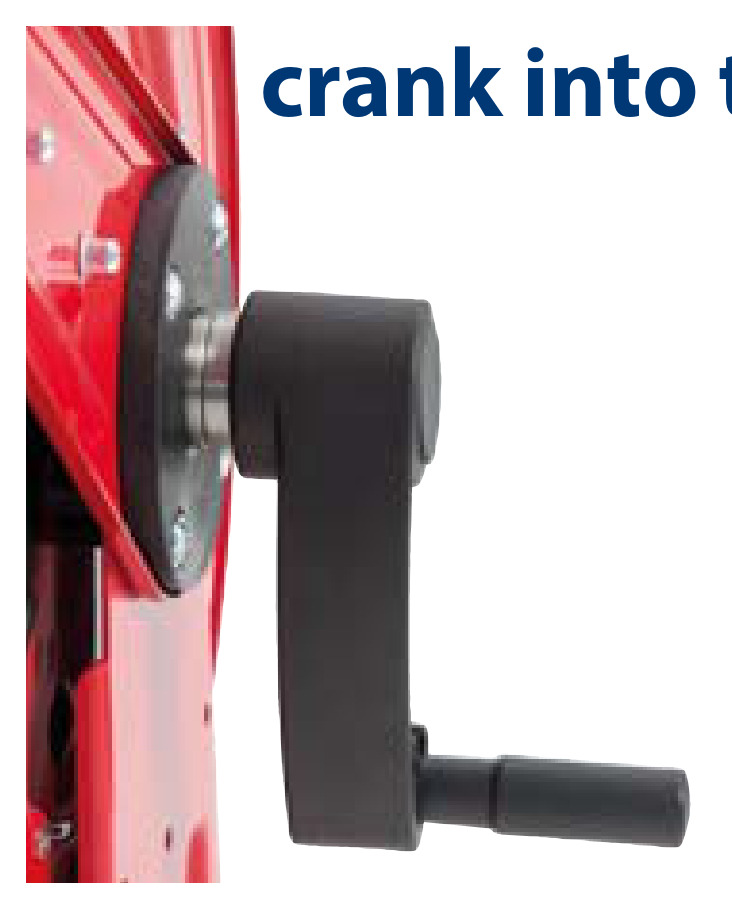

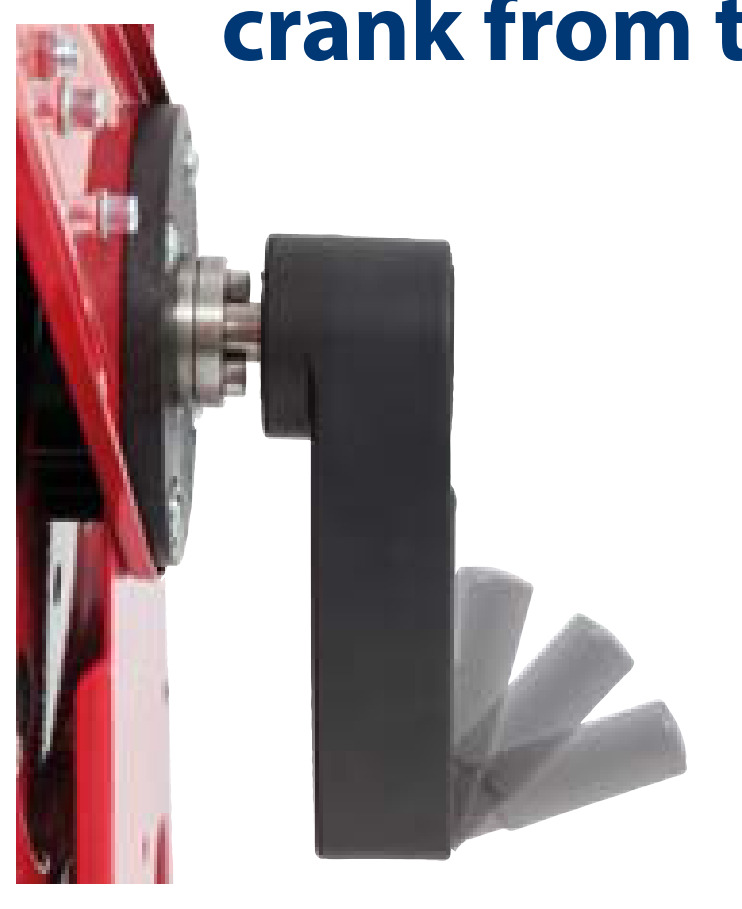

checkFrimodus (sveiv trukket ut) / arbeidsmodus (sveiv satt inn)
checkTre versjoner: lakkert stål, AISI 304, AISI 316 (på forespørsel)
check400-serien (skive Ø 434 mm) og 500-serien (skive Ø 540 mm); rammer O1–O6
checkFri innstilling av styrearmene
checkLeveres uten slange
checkLakkert: pakninger for mineralolje; rustfri: Viton®-pakninger for vann

verified

Kan leveres i ATEX-utførelse og i rustfritt stål AISI 316 på forespørsel.

Interessert i dette produktet?

Velg variant

Antall

mailSend forespørsel

Tekniske spesifikasjoner

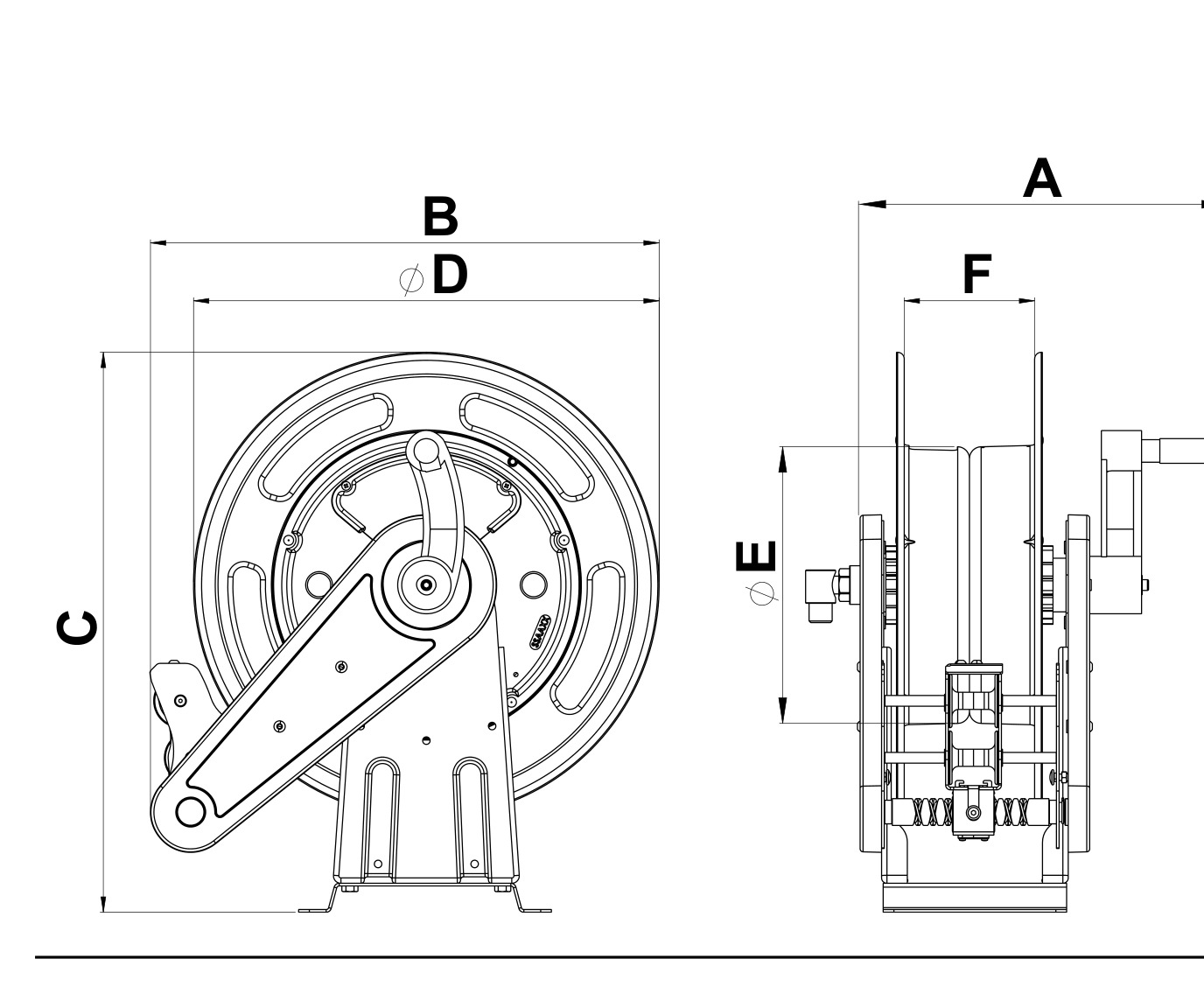

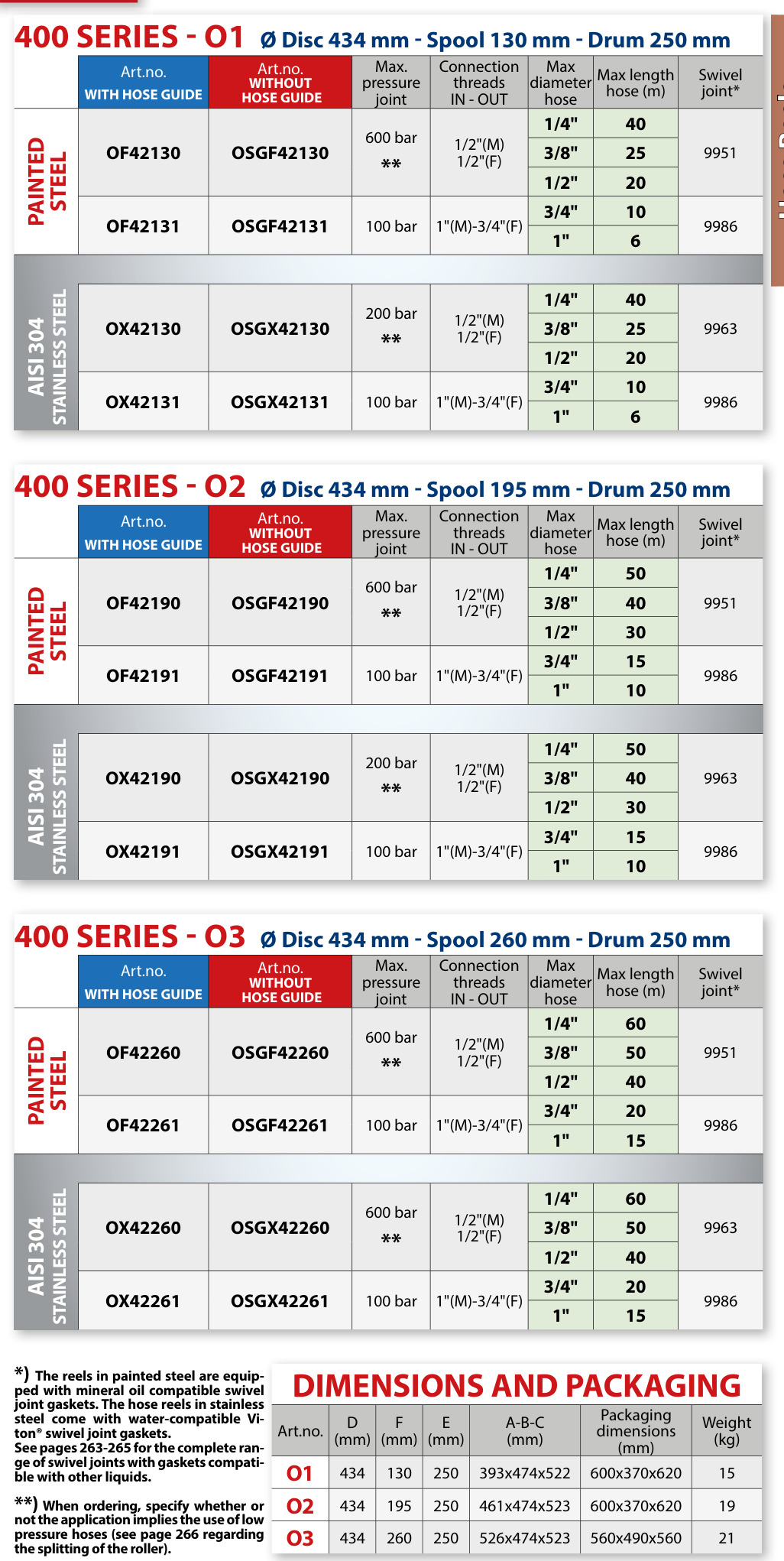

Modell / Art.nr	Opprulling / drift	Materiale	Maks arbeidstrykk	Tilkoblingsgjenger INN-UT	Maks slange (diameter → lengde)	Skivediameter (D)	Spolebredde (F)	Trommeldiameter (E)	Mål A-B-C	Vekt	Slangefører
OF42130ORION RD O1 OF42130 — lakkert stål, manuell 1:1, 600 bar, 1/2" tilkobling, med slangefører	Manuell sveiv — direkte utveksling 1:1	Lakkert stål	600 bar **	1/2"(M) – 1/2"(F)	Ø1/4": 40 m; Ø3/8": 25 m; Ø1/2": 20 m	434 mm	130 mm	250 mm	393×474×522 mm	15 kg	Med slangefører R
OSGF42130ORION RD O1 OSGF42130 — lakkert stål, manuell 1:1, 600 bar, 1/2" tilkobling, uten slangefører (ORION SG)	Manuell sveiv — direkte utveksling 1:1	Lakkert stål	600 bar **	1/2"(M) – 1/2"(F)	Ø1/4": 40 m; Ø3/8": 25 m; Ø1/2": 20 m	434 mm	130 mm	250 mm	393×474×522 mm	15 kg	Uten slangefører (ORION SG)
OF42131ORION RD O1 OF42131 — lakkert stål, manuell 1:1, 100 bar, 1" tilkobling, med slangefører	Manuell sveiv — direkte utveksling 1:1	Lakkert stål	100 bar	1"(M) – 3/4"(F)	Ø3/4": 10 m; Ø1": 6 m	434 mm	130 mm	250 mm	393×474×522 mm	15 kg	Med slangefører R
OSGF42131ORION RD O1 OSGF42131 — lakkert stål, manuell 1:1, 100 bar, 1" tilkobling, uten slangefører (ORION SG)	Manuell sveiv — direkte utveksling 1:1	Lakkert stål	100 bar	1"(M) – 3/4"(F)	Ø3/4": 10 m; Ø1": 6 m	434 mm	130 mm	250 mm	393×474×522 mm	15 kg	Uten slangefører (ORION SG)
OX42130ORION RD O1 OX42130 — AISI 304, manuell 1:1, 200 bar, 1/2" tilkobling, med slangefører	Manuell sveiv — direkte utveksling 1:1	Rustfritt stål AISI 304	200 bar **	1/2"(M) – 1/2"(F)	Ø1/4": 40 m; Ø3/8": 25 m; Ø1/2": 20 m	434 mm	130 mm	250 mm	393×474×522 mm	15 kg	Med slangefører R
OSGX42130ORION RD O1 OSGX42130 — AISI 304, manuell 1:1, 200 bar, 1/2" tilkobling, uten slangefører (ORION SG)	Manuell sveiv — direkte utveksling 1:1	Rustfritt stål AISI 304	200 bar **	1/2"(M) – 1/2"(F)	Ø1/4": 40 m; Ø3/8": 25 m; Ø1/2": 20 m	434 mm	130 mm	250 mm	393×474×522 mm	15 kg	Uten slangefører (ORION SG)
OX42131ORION RD O1 OX42131 — AISI 304, manuell 1:1, 100 bar, 1" tilkobling, med slangefører	Manuell sveiv — direkte utveksling 1:1	Rustfritt stål AISI 304	100 bar	1"(M) – 3/4"(F)	Ø3/4": 10 m; Ø1": 6 m	434 mm	130 mm	250 mm	393×474×522 mm	15 kg	Med slangefører R
OSGX42131ORION RD O1 OSGX42131 — AISI 304, manuell 1:1, 100 bar, 1" tilkobling, uten slangefører (ORION SG)	Manuell sveiv — direkte utveksling 1:1	Rustfritt stål AISI 304	100 bar	1"(M) – 3/4"(F)	Ø3/4": 10 m; Ø1": 6 m	434 mm	130 mm	250 mm	393×474×522 mm	15 kg	Uten slangefører (ORION SG)
OF42190ORION RD O2 OF42190 — lakkert stål, manuell 1:1, 600 bar, 1/2" tilkobling, med slangefører	Manuell sveiv — direkte utveksling 1:1	Lakkert stål	600 bar **	1/2"(M) – 1/2"(F)	Ø1/4": 50 m; Ø3/8": 40 m; Ø1/2": 30 m	434 mm	195 mm	250 mm	461×474×523 mm	19 kg	Med slangefører R
OSGF42190ORION RD O2 OSGF42190 — lakkert stål, manuell 1:1, 600 bar, 1/2" tilkobling, uten slangefører (ORION SG)	Manuell sveiv — direkte utveksling 1:1	Lakkert stål	600 bar **	1/2"(M) – 1/2"(F)	Ø1/4": 50 m; Ø3/8": 40 m; Ø1/2": 30 m	434 mm	195 mm	250 mm	461×474×523 mm	19 kg	Uten slangefører (ORION SG)
OF42191ORION RD O2 OF42191 — lakkert stål, manuell 1:1, 100 bar, 1" tilkobling, med slangefører	Manuell sveiv — direkte utveksling 1:1	Lakkert stål	100 bar	1"(M) – 3/4"(F)	Ø3/4": 15 m; Ø1": 10 m	434 mm	195 mm	250 mm	461×474×523 mm	19 kg	Med slangefører R
OSGF42191ORION RD O2 OSGF42191 — lakkert stål, manuell 1:1, 100 bar, 1" tilkobling, uten slangefører (ORION SG)	Manuell sveiv — direkte utveksling 1:1	Lakkert stål	100 bar	1"(M) – 3/4"(F)	Ø3/4": 15 m; Ø1": 10 m	434 mm	195 mm	250 mm	461×474×523 mm	19 kg	Uten slangefører (ORION SG)
OX42190ORION RD O2 OX42190 — AISI 304, manuell 1:1, 200 bar, 1/2" tilkobling, med slangefører	Manuell sveiv — direkte utveksling 1:1	Rustfritt stål AISI 304	200 bar **	1/2"(M) – 1/2"(F)	Ø1/4": 50 m; Ø3/8": 40 m; Ø1/2": 30 m	434 mm	195 mm	250 mm	461×474×523 mm	19 kg	Med slangefører R
OSGX42190ORION RD O2 OSGX42190 — AISI 304, manuell 1:1, 200 bar, 1/2" tilkobling, uten slangefører (ORION SG)	Manuell sveiv — direkte utveksling 1:1	Rustfritt stål AISI 304	200 bar **	1/2"(M) – 1/2"(F)	Ø1/4": 50 m; Ø3/8": 40 m; Ø1/2": 30 m	434 mm	195 mm	250 mm	461×474×523 mm	19 kg	Uten slangefører (ORION SG)
OX42191ORION RD O2 OX42191 — AISI 304, manuell 1:1, 100 bar, 1" tilkobling, med slangefører	Manuell sveiv — direkte utveksling 1:1	Rustfritt stål AISI 304	100 bar	1"(M) – 3/4"(F)	Ø3/4": 15 m; Ø1": 10 m	434 mm	195 mm	250 mm	461×474×523 mm	19 kg	Med slangefører R
OSGX42191ORION RD O2 OSGX42191 — AISI 304, manuell 1:1, 100 bar, 1" tilkobling, uten slangefører (ORION SG)	Manuell sveiv — direkte utveksling 1:1	Rustfritt stål AISI 304	100 bar	1"(M) – 3/4"(F)	Ø3/4": 15 m; Ø1": 10 m	434 mm	195 mm	250 mm	461×474×523 mm	19 kg	Uten slangefører (ORION SG)
OF42260ORION RD O3 OF42260 — lakkert stål, manuell 1:1, 600 bar, 1/2" tilkobling, med slangefører	Manuell sveiv — direkte utveksling 1:1	Lakkert stål	600 bar **	1/2"(M) – 1/2"(F)	Ø1/4": 60 m; Ø3/8": 50 m; Ø1/2": 40 m	434 mm	260 mm	250 mm	526×474×523 mm	21 kg	Med slangefører R
OSGF42260ORION RD O3 OSGF42260 — lakkert stål, manuell 1:1, 600 bar, 1/2" tilkobling, uten slangefører (ORION SG)	Manuell sveiv — direkte utveksling 1:1	Lakkert stål	600 bar **	1/2"(M) – 1/2"(F)	Ø1/4": 60 m; Ø3/8": 50 m; Ø1/2": 40 m	434 mm	260 mm	250 mm	526×474×523 mm	21 kg	Uten slangefører (ORION SG)
OF42261ORION RD O3 OF42261 — lakkert stål, manuell 1:1, 100 bar, 1" tilkobling, med slangefører	Manuell sveiv — direkte utveksling 1:1	Lakkert stål	100 bar	1"(M) – 3/4"(F)	Ø3/4": 20 m; Ø1": 15 m	434 mm	260 mm	250 mm	526×474×523 mm	21 kg	Med slangefører R
OSGF42261ORION RD O3 OSGF42261 — lakkert stål, manuell 1:1, 100 bar, 1" tilkobling, uten slangefører (ORION SG)	Manuell sveiv — direkte utveksling 1:1	Lakkert stål	100 bar	1"(M) – 3/4"(F)	Ø3/4": 20 m; Ø1": 15 m	434 mm	260 mm	250 mm	526×474×523 mm	21 kg	Uten slangefører (ORION SG)
OX42260ORION RD O3 OX42260 — AISI 304, manuell 1:1, 600 bar, 1/2" tilkobling, med slangefører	Manuell sveiv — direkte utveksling 1:1	Rustfritt stål AISI 304	600 bar **	1/2"(M) – 1/2"(F)	Ø1/4": 60 m; Ø3/8": 50 m; Ø1/2": 40 m	434 mm	260 mm	250 mm	526×474×523 mm	21 kg	Med slangefører R
OSGX42260ORION RD O3 OSGX42260 — AISI 304, manuell 1:1, 600 bar, 1/2" tilkobling, uten slangefører (ORION SG)	Manuell sveiv — direkte utveksling 1:1	Rustfritt stål AISI 304	600 bar **	1/2"(M) – 1/2"(F)	Ø1/4": 60 m; Ø3/8": 50 m; Ø1/2": 40 m	434 mm	260 mm	250 mm	526×474×523 mm	21 kg	Uten slangefører (ORION SG)
OX42261ORION RD O3 OX42261 — AISI 304, manuell 1:1, 100 bar, 1" tilkobling, med slangefører	Manuell sveiv — direkte utveksling 1:1	Rustfritt stål AISI 304	100 bar	1"(M) – 3/4"(F)	Ø3/4": 20 m; Ø1": 15 m	434 mm	260 mm	250 mm	526×474×523 mm	21 kg	Med slangefører R
OSGX42261ORION RD O3 OSGX42261 — AISI 304, manuell 1:1, 100 bar, 1" tilkobling, uten slangefører (ORION SG)	Manuell sveiv — direkte utveksling 1:1	Rustfritt stål AISI 304	100 bar	1"(M) – 3/4"(F)	Ø3/4": 20 m; Ø1": 15 m	434 mm	260 mm	250 mm	526×474×523 mm	21 kg	Uten slangefører (ORION SG)

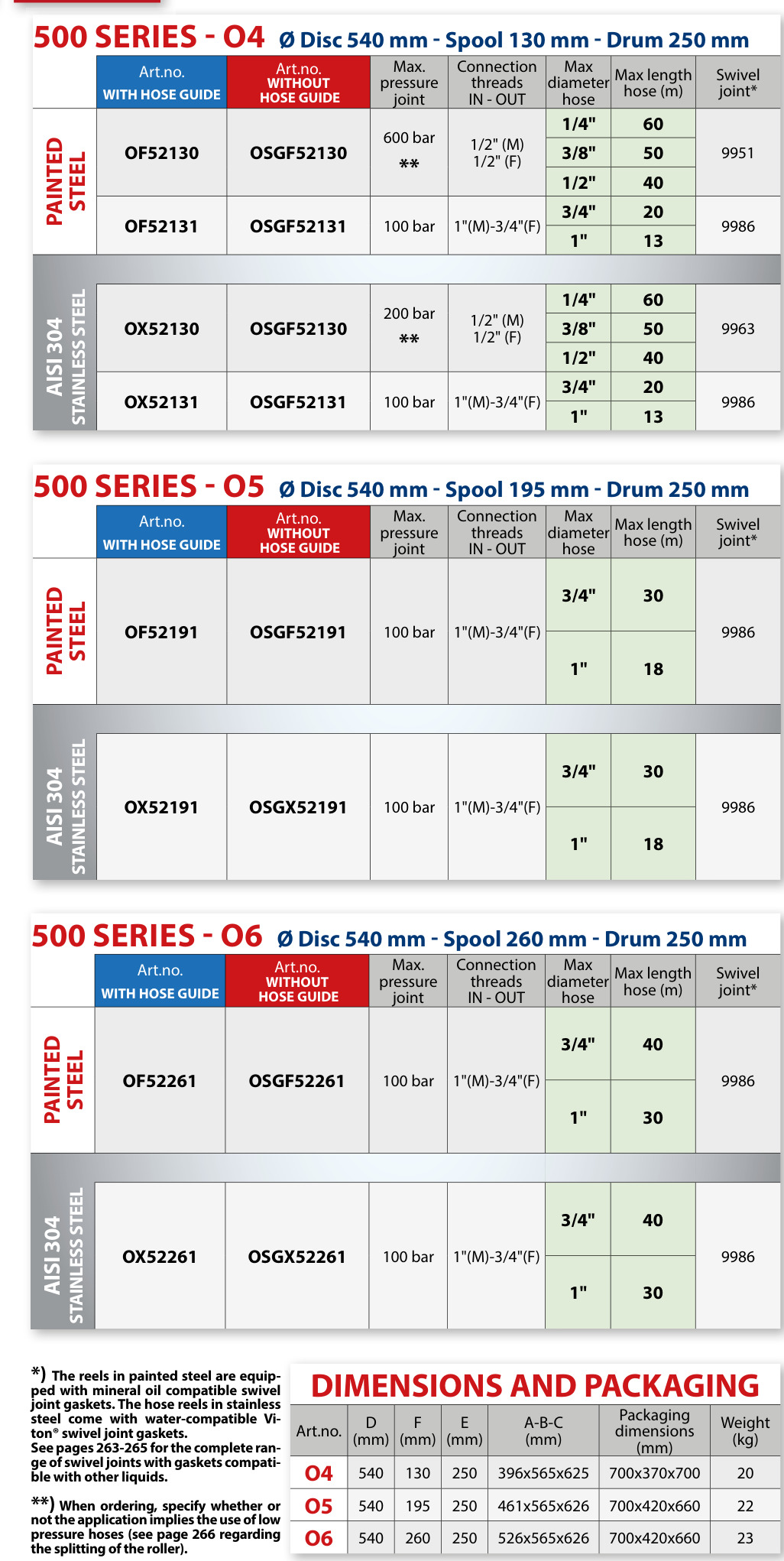

OF52130ORION RD O4 OF52130 — lakkert stål, manuell 1:1, 600 bar, 1/2" tilkobling, med slangefører	Manuell sveiv — direkte utveksling 1:1	Lakkert stål	600 bar **	1/2"(M) – 1/2"(F)	Ø1/4": 60 m; Ø3/8": 50 m; Ø1/2": 40 m	540 mm	130 mm	250 mm	396×565×625 mm	20 kg	Med slangefører R
OSGF52130ORION RD O4 OSGF52130 — lakkert stål, manuell 1:1, 600 bar, 1/2" tilkobling, uten slangefører (ORION SG)	Manuell sveiv — direkte utveksling 1:1	Lakkert stål	600 bar **	1/2"(M) – 1/2"(F)	Ø1/4": 60 m; Ø3/8": 50 m; Ø1/2": 40 m	540 mm	130 mm	250 mm	396×565×625 mm	20 kg	Uten slangefører (ORION SG)
OF52131ORION RD O4 OF52131 — lakkert stål, manuell 1:1, 100 bar, 1" tilkobling, med slangefører	Manuell sveiv — direkte utveksling 1:1	Lakkert stål	100 bar	1"(M) – 3/4"(F)	Ø3/4": 20 m; Ø1": 13 m	540 mm	130 mm	250 mm	396×565×625 mm	20 kg	Med slangefører R
OSGF52131ORION RD O4 OSGF52131 — lakkert stål, manuell 1:1, 100 bar, 1" tilkobling, uten slangefører (ORION SG)	Manuell sveiv — direkte utveksling 1:1	Lakkert stål	100 bar	1"(M) – 3/4"(F)	Ø3/4": 20 m; Ø1": 13 m	540 mm	130 mm	250 mm	396×565×625 mm	20 kg	Uten slangefører (ORION SG)
OX52130ORION RD O4 OX52130 — AISI 304, manuell 1:1, 200 bar, 1/2" tilkobling, med slangefører	Manuell sveiv — direkte utveksling 1:1	Rustfritt stål AISI 304	200 bar **	1/2"(M) – 1/2"(F)	Ø1/4": 60 m; Ø3/8": 50 m; Ø1/2": 40 m	540 mm	130 mm	250 mm	396×565×625 mm	20 kg	Med slangefører R
OSGX52130ORION RD O4 OSGX52130 — AISI 304, manuell 1:1, 200 bar, 1/2" tilkobling, uten slangefører (ORION SG)	Manuell sveiv — direkte utveksling 1:1	Rustfritt stål AISI 304	200 bar **	1/2"(M) – 1/2"(F)	Ø1/4": 60 m; Ø3/8": 50 m; Ø1/2": 40 m	540 mm	130 mm	250 mm	396×565×625 mm	20 kg	Uten slangefører (ORION SG)
OX52131ORION RD O4 OX52131 — AISI 304, manuell 1:1, 100 bar, 1" tilkobling, med slangefører	Manuell sveiv — direkte utveksling 1:1	Rustfritt stål AISI 304	100 bar	1"(M) – 3/4"(F)	Ø3/4": 20 m; Ø1": 13 m	540 mm	130 mm	250 mm	396×565×625 mm	20 kg	Med slangefører R
OSGX52131ORION RD O4 OSGX52131 — AISI 304, manuell 1:1, 100 bar, 1" tilkobling, uten slangefører (ORION SG)	Manuell sveiv — direkte utveksling 1:1	Rustfritt stål AISI 304	100 bar	1"(M) – 3/4"(F)	Ø3/4": 20 m; Ø1": 13 m	540 mm	130 mm	250 mm	396×565×625 mm	20 kg	Uten slangefører (ORION SG)
OF52191ORION RD O5 OF52191 — lakkert stål, manuell 1:1, 100 bar, 1" tilkobling, med slangefører	Manuell sveiv — direkte utveksling 1:1	Lakkert stål	100 bar	1"(M) – 3/4"(F)	Ø3/4": 30 m; Ø1": 18 m	540 mm	195 mm	250 mm	461×565×626 mm	22 kg	Med slangefører R
OSGF52191ORION RD O5 OSGF52191 — lakkert stål, manuell 1:1, 100 bar, 1" tilkobling, uten slangefører (ORION SG)	Manuell sveiv — direkte utveksling 1:1	Lakkert stål	100 bar	1"(M) – 3/4"(F)	Ø3/4": 30 m; Ø1": 18 m	540 mm	195 mm	250 mm	461×565×626 mm	22 kg	Uten slangefører (ORION SG)
OX52191ORION RD O5 OX52191 — AISI 304, manuell 1:1, 100 bar, 1" tilkobling, med slangefører	Manuell sveiv — direkte utveksling 1:1	Rustfritt stål AISI 304	100 bar	1"(M) – 3/4"(F)	Ø3/4": 30 m; Ø1": 18 m	540 mm	195 mm	250 mm	461×565×626 mm	22 kg	Med slangefører R
OSGX52191ORION RD O5 OSGX52191 — AISI 304, manuell 1:1, 100 bar, 1" tilkobling, uten slangefører (ORION SG)	Manuell sveiv — direkte utveksling 1:1	Rustfritt stål AISI 304	100 bar	1"(M) – 3/4"(F)	Ø3/4": 30 m; Ø1": 18 m	540 mm	195 mm	250 mm	461×565×626 mm	22 kg	Uten slangefører (ORION SG)
OF52261ORION RD O6 OF52261 — lakkert stål, manuell 1:1, 100 bar, 1" tilkobling, med slangefører	Manuell sveiv — direkte utveksling 1:1	Lakkert stål	100 bar	1"(M) – 3/4"(F)	Ø3/4": 40 m; Ø1": 30 m	540 mm	260 mm	250 mm	526×565×626 mm	23 kg	Med slangefører R
OSGF52261ORION RD O6 OSGF52261 — lakkert stål, manuell 1:1, 100 bar, 1" tilkobling, uten slangefører (ORION SG)	Manuell sveiv — direkte utveksling 1:1	Lakkert stål	100 bar	1"(M) – 3/4"(F)	Ø3/4": 40 m; Ø1": 30 m	540 mm	260 mm	250 mm	526×565×626 mm	23 kg	Uten slangefører (ORION SG)
OX52261ORION RD O6 OX52261 — AISI 304, manuell 1:1, 100 bar, 1" tilkobling, med slangefører	Manuell sveiv — direkte utveksling 1:1	Rustfritt stål AISI 304	100 bar	1"(M) – 3/4"(F)	Ø3/4": 40 m; Ø1": 30 m	540 mm	260 mm	250 mm	526×565×626 mm	23 kg	Med slangefører R
OSGX52261ORION RD O6 OSGX52261 — AISI 304, manuell 1:1, 100 bar, 1" tilkobling, uten slangefører (ORION SG)	Manuell sveiv — direkte utveksling 1:1	Rustfritt stål AISI 304	100 bar	1"(M) – 3/4"(F)	Ø3/4": 40 m; Ø1": 30 m	540 mm	260 mm	250 mm	526×565×626 mm	23 kg	Uten slangefører (ORION SG)

Tilvalg

add_circle
ORION SG — uten R slangeførerVersjon som leveres uten R slangefører (koder med prefiks OSG…).Tilgjengelig for: all ORION RD frames O1–O6
add_circle
Utførelse i rustfritt stål AISI 316På forespørsel kan ORION RD-slangetromlene leveres i rustfritt stål AISI 316.Tilgjengelig for: on request

Relaterte art.nr

Art.nr	Tilbehør	Passer til (art.nr)

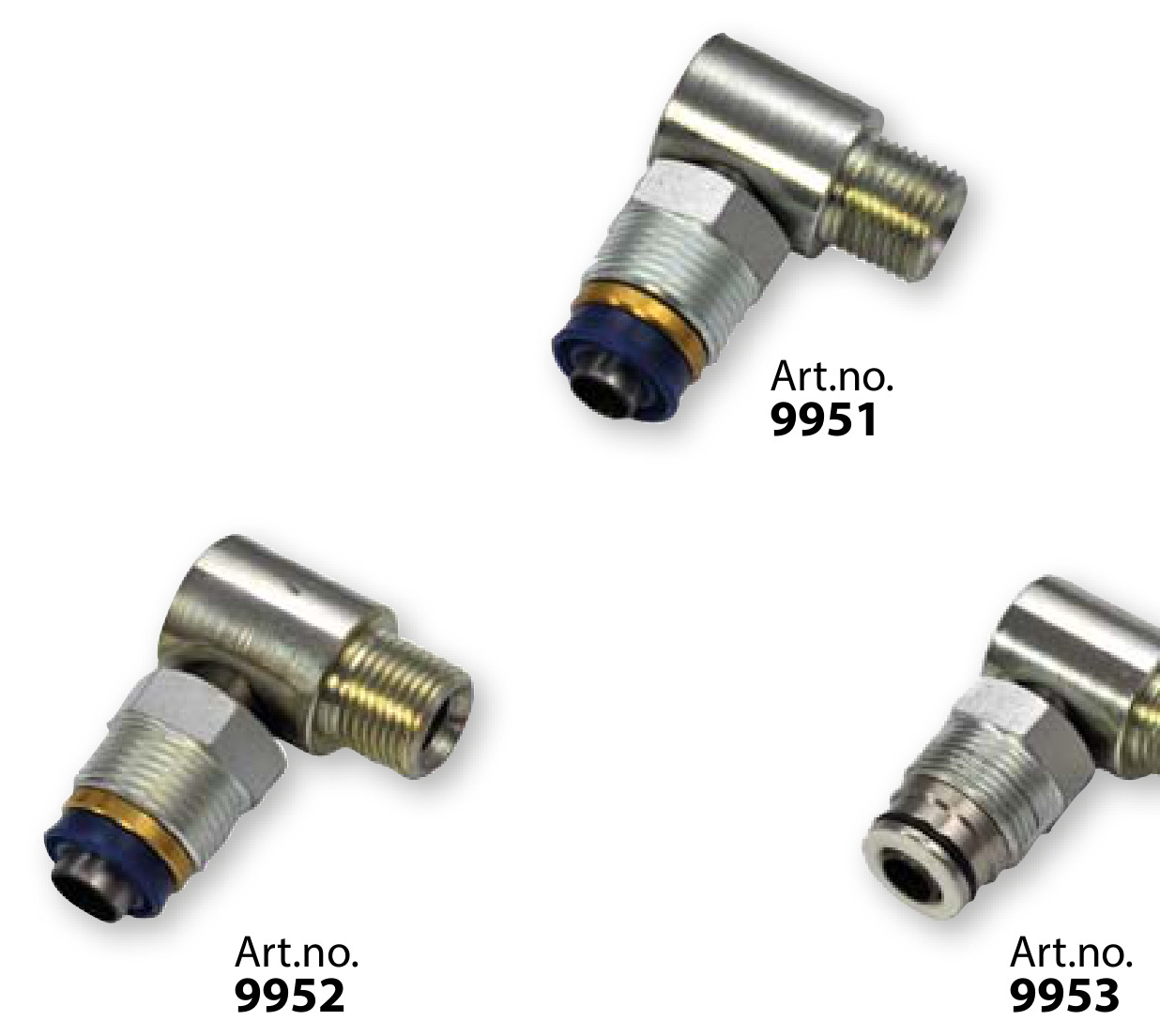

9951	Dreietapp — lakkert, 1/2" tilkobling (pakninger egnet for mineralolje)	OF42130, OF42190, OF42260, OF52130, OSGF42130, OSGF42190, OSGF42260, OSGF52130

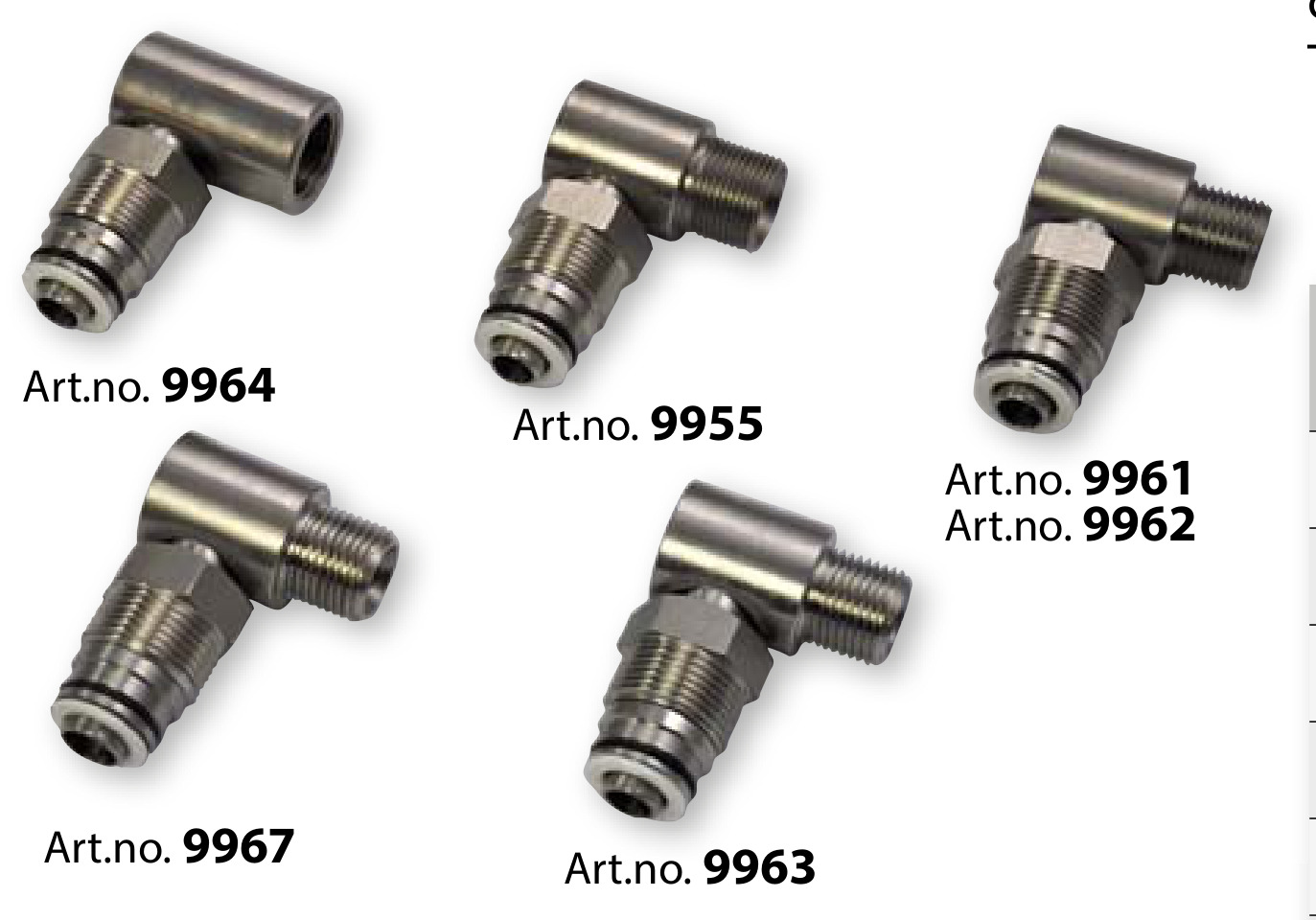

9963	Dreietapp — rustfritt stål, 1/2" tilkobling (Viton®-pakninger egnet for vann)	OSGX42130, OSGX42190, OSGX42260, OSGX52130, OX42130, OX42190, OX42260, OX52130
9986	Dreietapp — 1" tilkobling (alle koder 1"(M)-3/4"(F), lakkert og rustfri)	OF42131, OF42191, OF42261, OF52131, OF52191, OF52261, OSGF42131, OSGF42191, OSGF42261, OSGF52131, OSGF52191, OSGF52261, OSGX42131, OSGX42191, OSGX42261, OSGX52131, OSGX52191, OSGX52261, OX42131, OX42191, OX42261, OX52131, OX52191, OX52261
