ORION HEAVY DUTY — manuelle slangetromler med 3:1 kraftreduksjon (inkl. ORION EASY med hjul)

Varenr: OPF42260

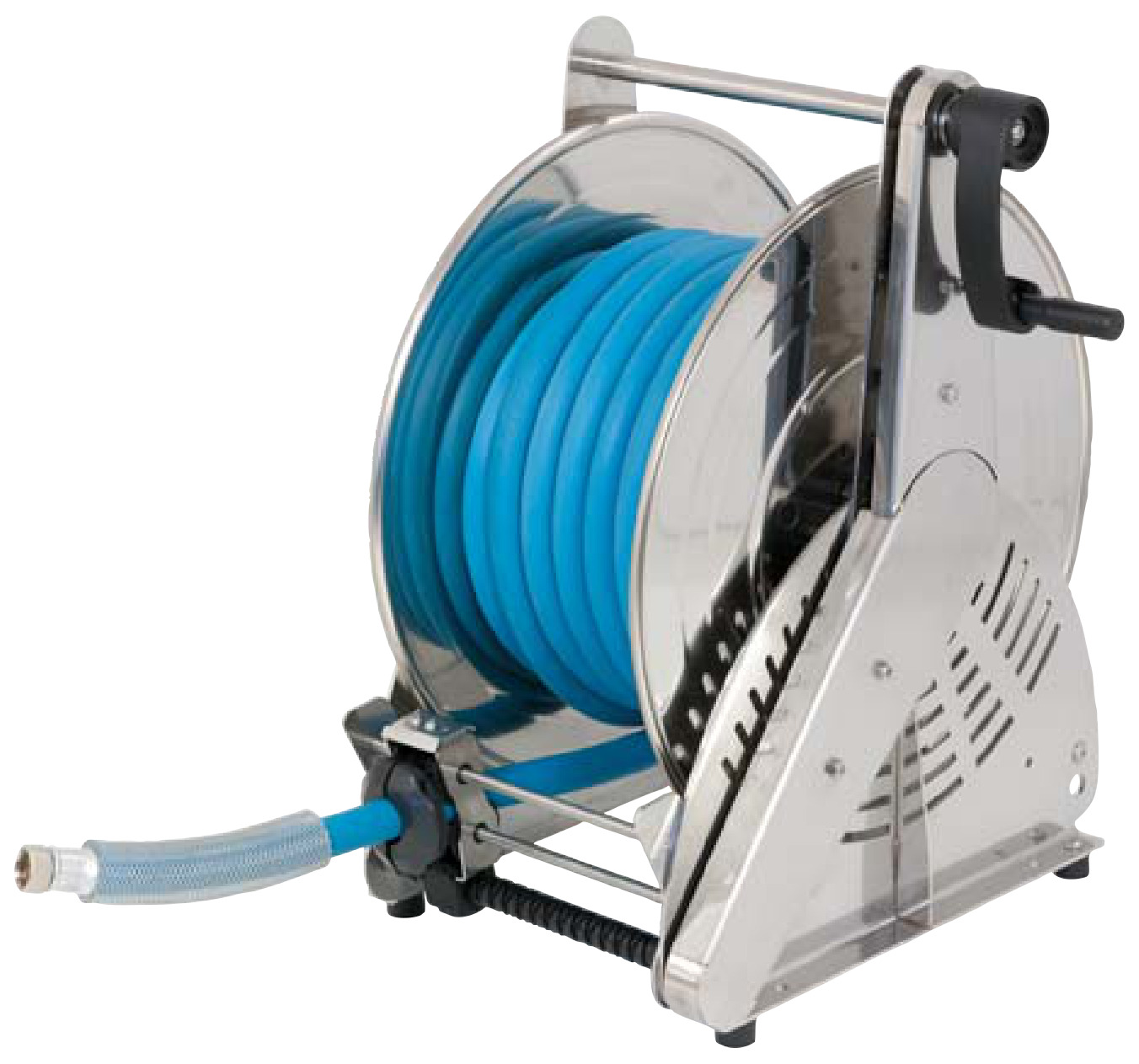

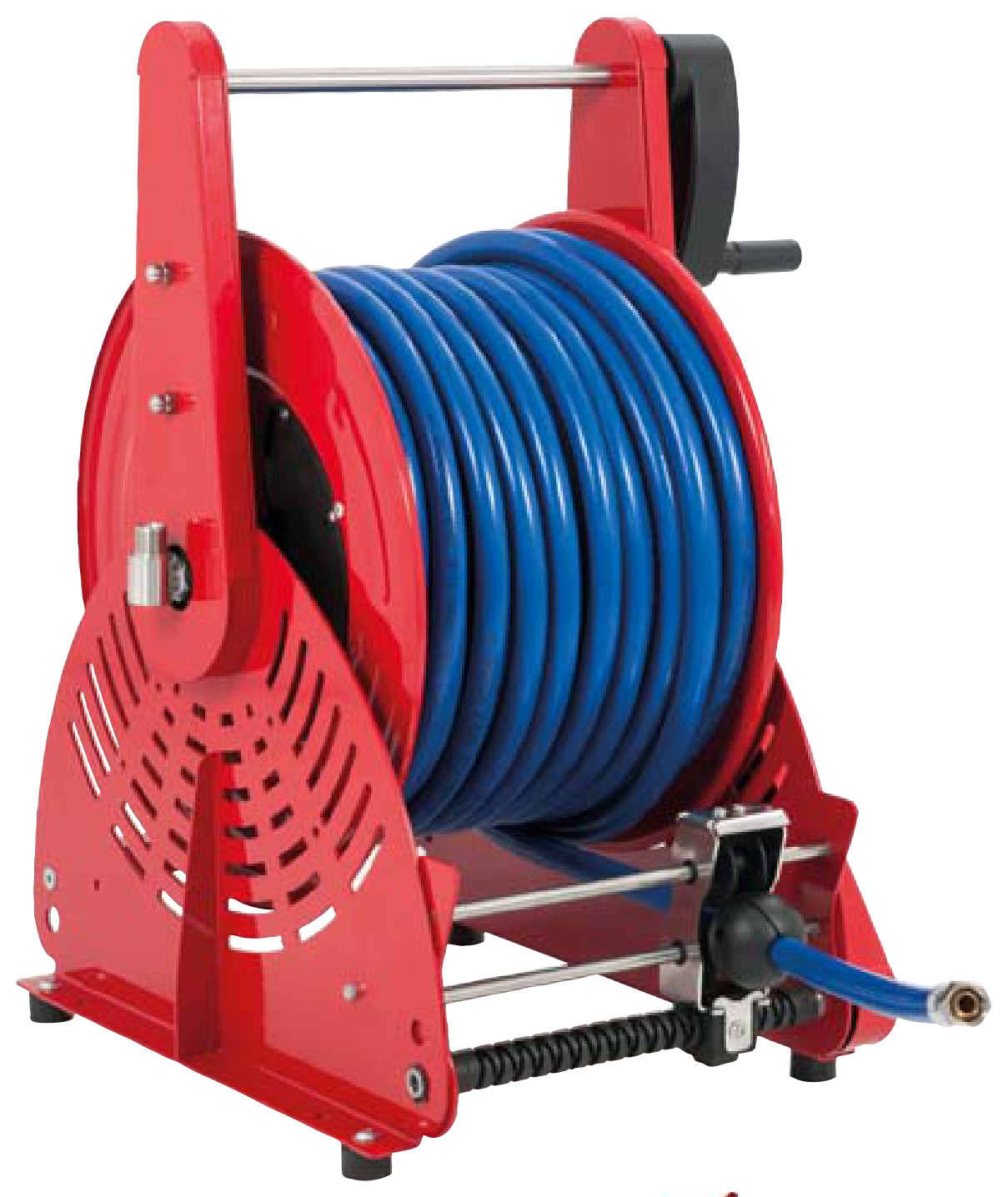

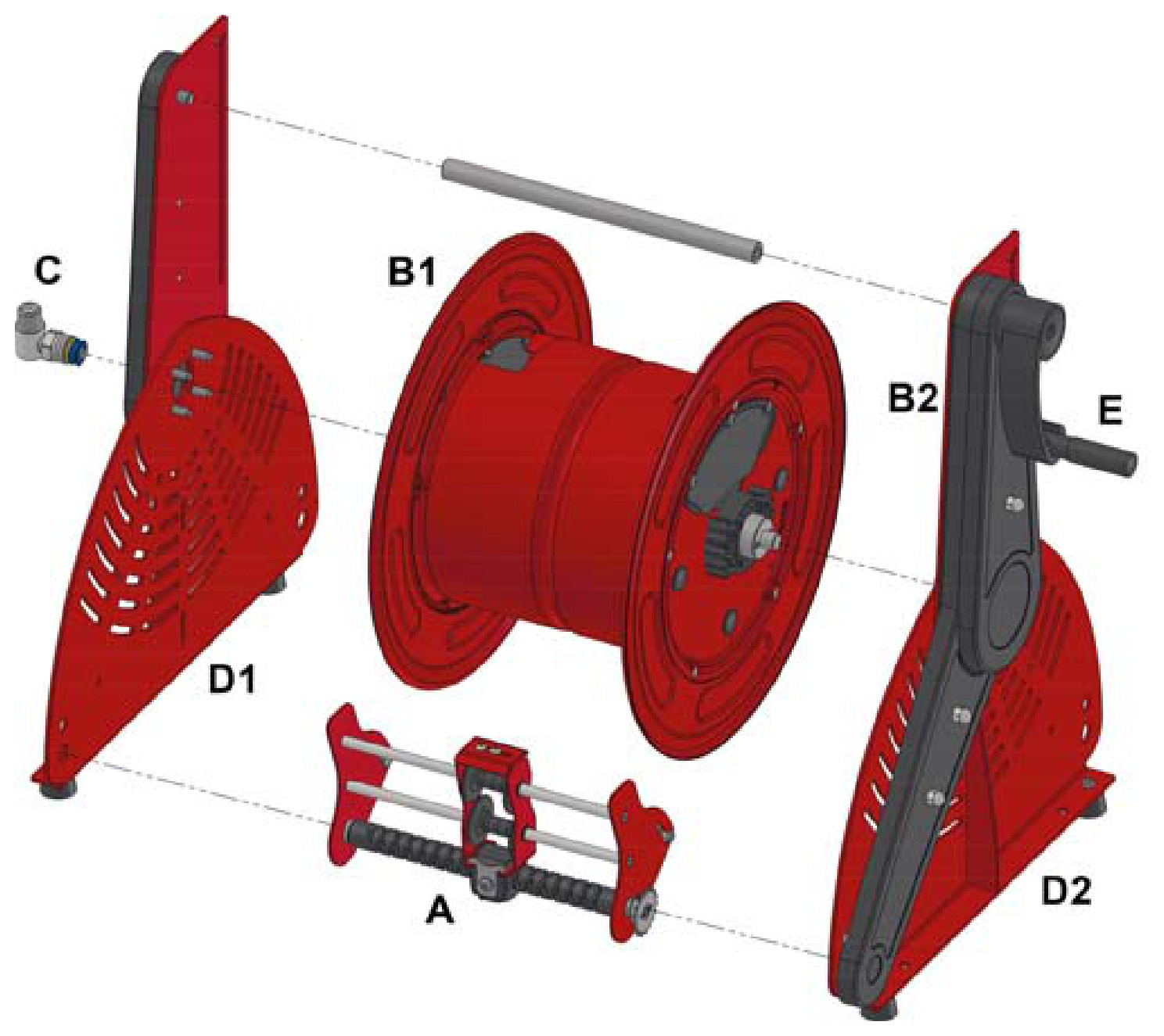

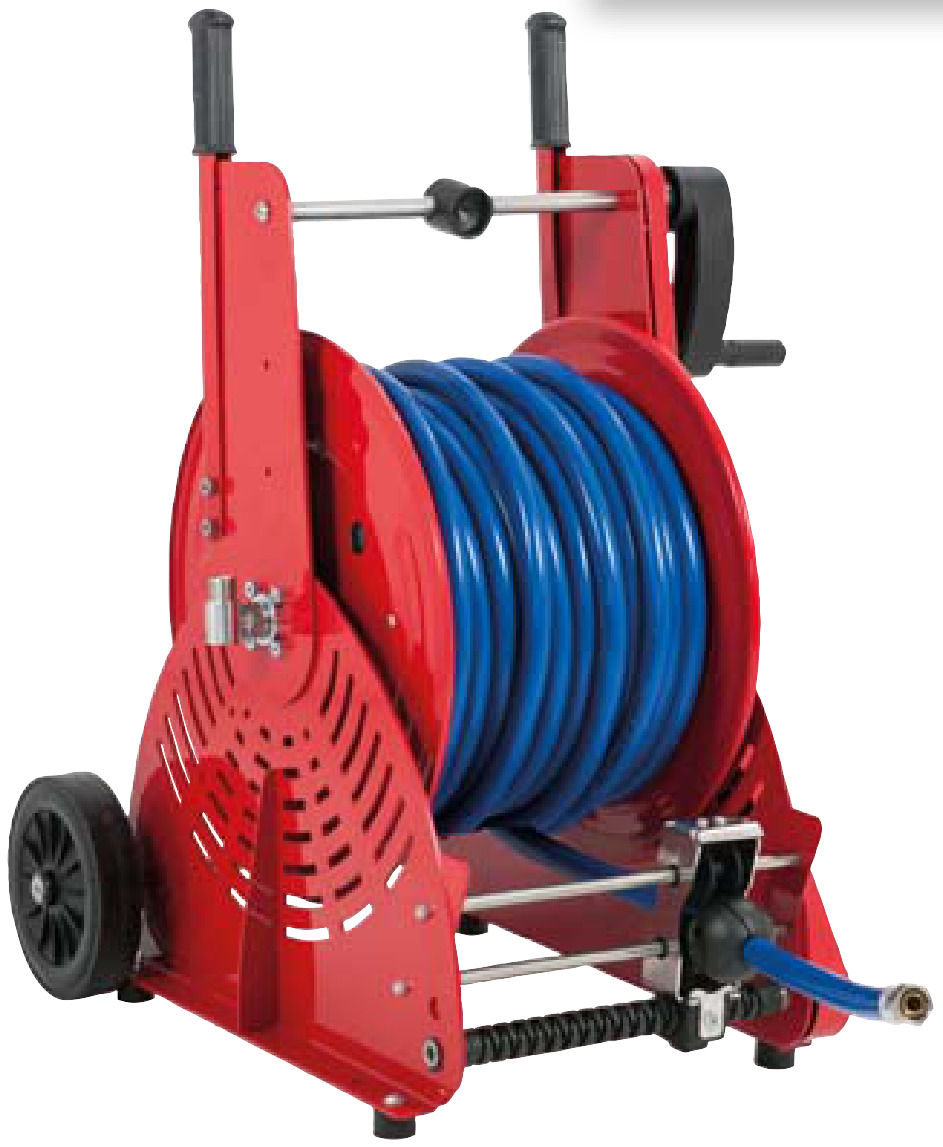

ORION HEAVY DUTY er Flexbimecs serie med manuelle slangetromler, laget for å rulle inn lange slanger med diameter opptil 1" ved hjelp av en håndsveivet trommel utstyrt med R-slangefører. Den har et 3:1-utvekslingsgir som reduserer betjeningskraften (én hel trommelomdreining per 3 sveivomdreininger) i hevet posisjon, noe som reduserer operatørens anstrengelse betydelig. Tilgjengelig med eller uten R-slangefører (koder OP…/OPSG…), i lakkert stål, rustfritt stål AISI 304 og AISI 316; rammer OP1 (skive Ø 434 mm) og OP2/OP3 (skive Ø 540 mm). Kan også leveres på hjul: legg til IR i koden for hjulversjonen med hjul (F) og håndtak (G) eller horisontalt håndtak (H); legg til MR for versjonen med 2× Ø200 mm hjul og 2 justerbare håndtak (f.eks. OPF52190IR / OPF52190MR). Siden viser også ORION EASY — en hjulmontert slangetrommel for tung bruk med 3:1-systemet for redusert kraft pluss en mekanisme for å låse trommelrotasjonen, levert uten slangefører, med 400 mm spole (rammer OE1/OE2) for svært lange slanger. Leveres uten slange. Lakkert: pakninger kompatible med mineralolje; rustfri: Viton®-pakninger kompatible med vann.

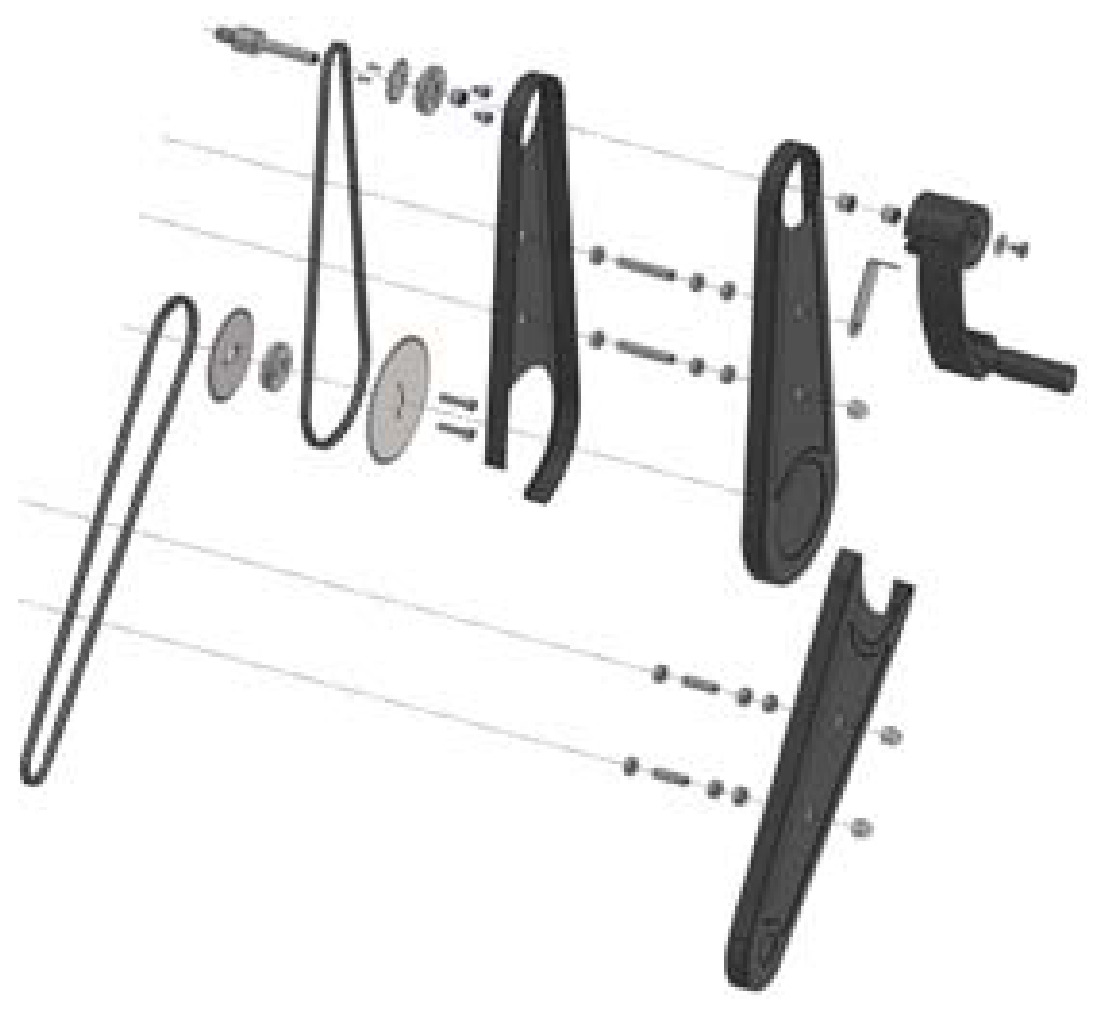

checkManuell sveiv med 3:1 utvekslingsgir (1 trommelomdreining per 3 sveivomdreininger)
checkHevet posisjon for enklere opprulling av lange slanger med stor diameter (opptil 1")
checkR slangefører (utgår på versjonene uten fører og på ORION EASY)
checkTre versjoner: lakkert stål, AISI 304, AISI 316 (på forespørsel)
checkValgfrie hjulversjoner: IR (hjul F + håndtak G / horisontalt håndtak H) og MR (2× Ø200 mm hjul + 2 justerbare håndtak)
checkORION EASY: på hjul, 3:1 redusert kraftbehov + låsing av trommelrotasjon, 400 mm spole
checkLeveres uten slange
checkLakkert: pakninger for mineralolje; rustfri: Viton®-pakninger for vann

verified

Kan leveres i ATEX-utførelse og i rustfritt stål AISI 316 på forespørsel.

Interessert i dette produktet?

Velg variant

Antall

mailSend forespørsel

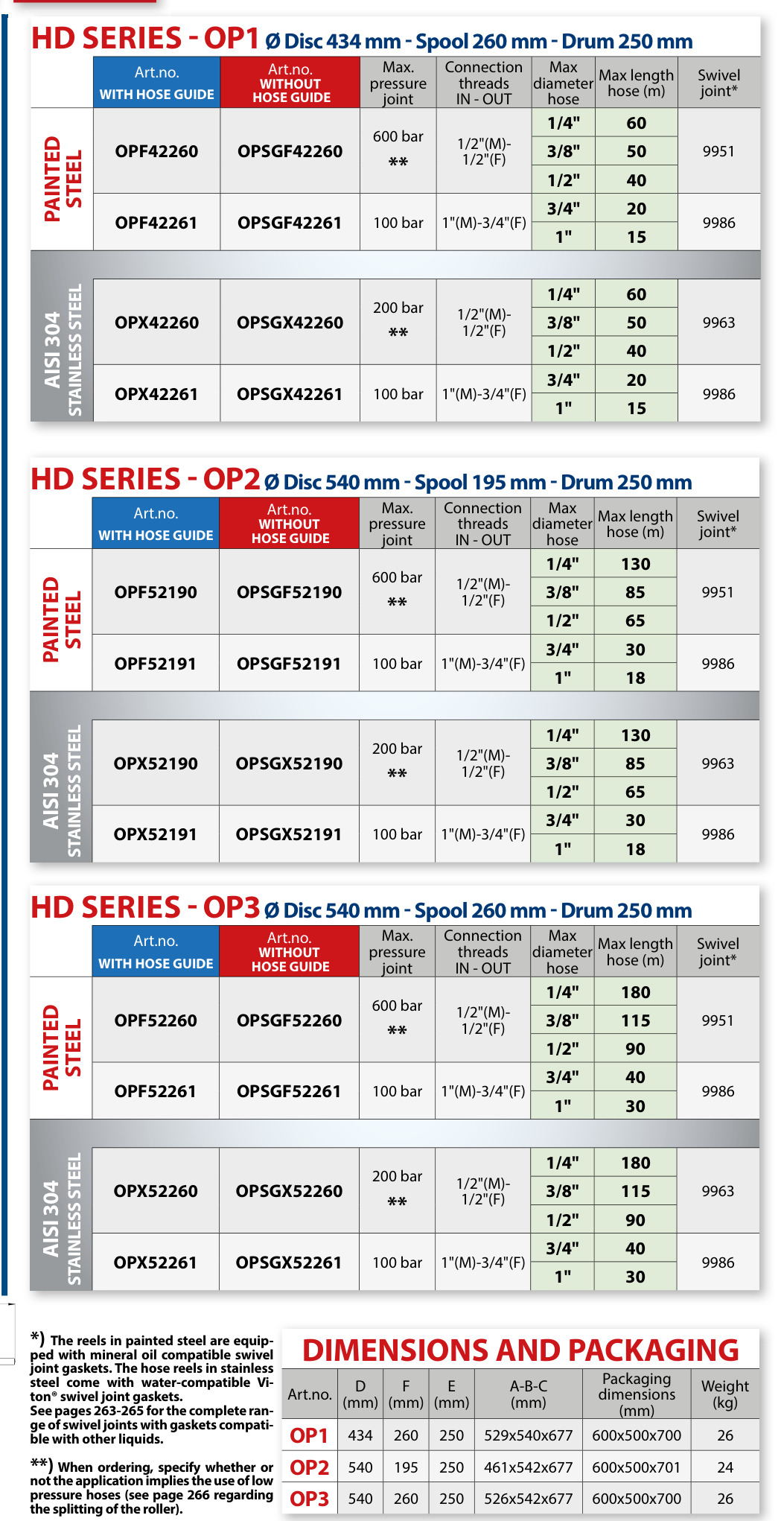

Tekniske spesifikasjoner

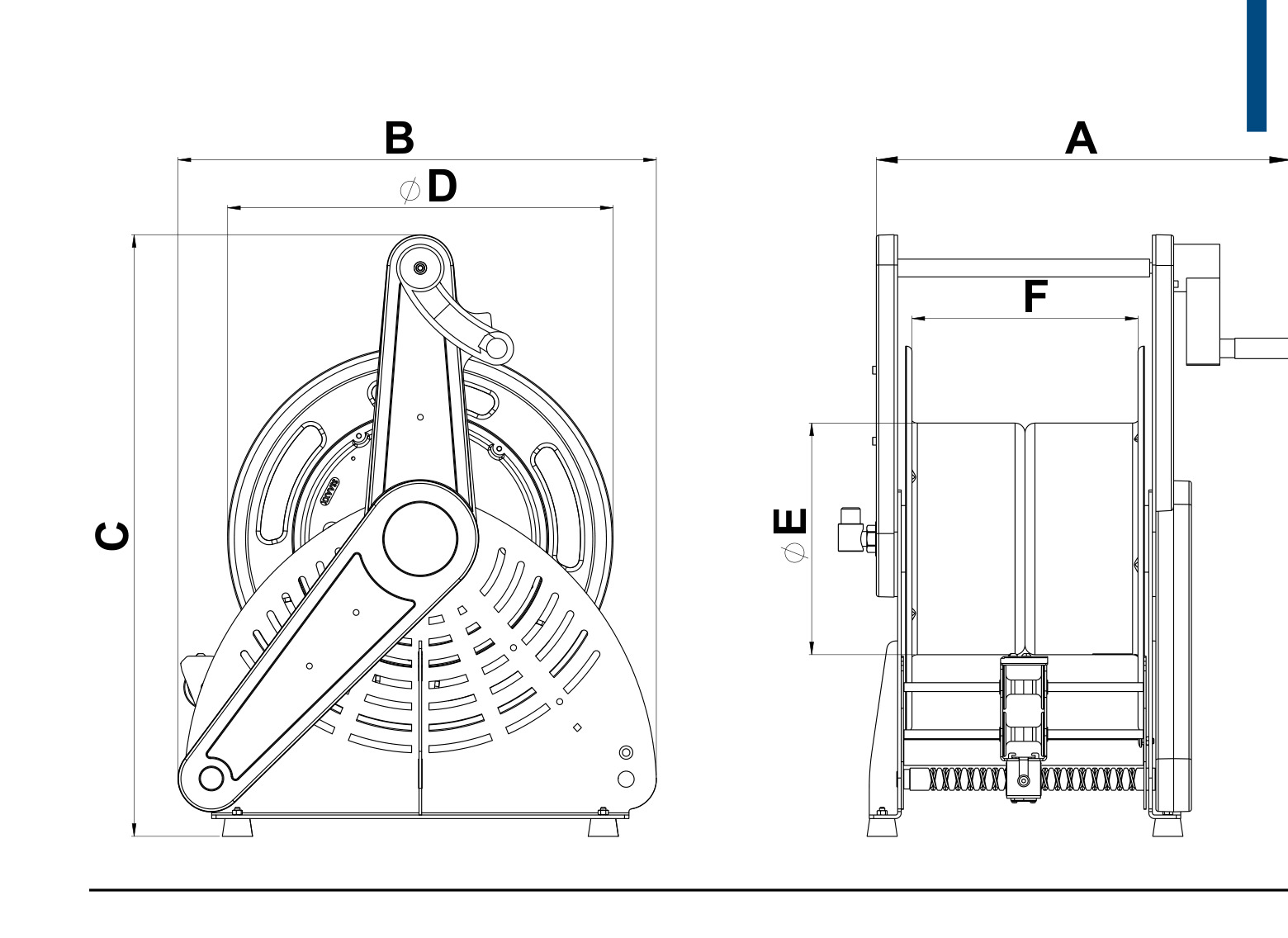

Modell / Art.nr	Opprulling / drift	Materiale	Maks arbeidstrykk	Tilkoblingsgjenger INN-UT	Maks slange (diameter → lengde)	Skivediameter (D)	Spolebredde (F)	Trommeldiameter (E)	Mål A-B-C	Vekt	Slangefører
OPF42260ORION HEAVY DUTY OP1 OPF42260 — lakkert stål, manuell 3:1, 600 bar, 1/2" tilkobling, med slangefører	Manuell sveiv med 3:1 kraftreduserende gir	Lakkert stål	600 bar **	1/2"(M) – 1/2"(F)	Ø1/4": 60 m; Ø3/8": 50 m; Ø1/2": 40 m	434 mm	260 mm	250 mm	529×540×677 mm	26 kg	Med slangefører R
OPSGF42260ORION HEAVY DUTY OP1 OPSGF42260 — lakkert stål, manuell 3:1, 600 bar, 1/2" tilkobling, uten slangefører	Manuell sveiv med 3:1 kraftreduserende gir	Lakkert stål	600 bar **	1/2"(M) – 1/2"(F)	Ø1/4": 60 m; Ø3/8": 50 m; Ø1/2": 40 m	434 mm	260 mm	250 mm	529×540×677 mm	26 kg	Uten slangefører
OPF42261ORION HEAVY DUTY OP1 OPF42261 — lakkert stål, manuell 3:1, 100 bar, 1" tilkobling, med slangefører	Manuell sveiv med 3:1 kraftreduserende gir	Lakkert stål	100 bar	1"(M) – 3/4"(F)	Ø3/4": 20 m; Ø1": 15 m	434 mm	260 mm	250 mm	529×540×677 mm	26 kg	Med slangefører R
OPSGF42261ORION HEAVY DUTY OP1 OPSGF42261 — lakkert stål, manuell 3:1, 100 bar, 1" tilkobling, uten slangefører	Manuell sveiv med 3:1 kraftreduserende gir	Lakkert stål	100 bar	1"(M) – 3/4"(F)	Ø3/4": 20 m; Ø1": 15 m	434 mm	260 mm	250 mm	529×540×677 mm	26 kg	Uten slangefører
OPX42260ORION HEAVY DUTY OP1 OPX42260 — AISI 304, manuell 3:1, 200 bar, 1/2" tilkobling, med slangefører	Manuell sveiv med 3:1 kraftreduserende gir	Rustfritt stål AISI 304	200 bar **	1/2"(M) – 1/2"(F)	Ø1/4": 60 m; Ø3/8": 50 m; Ø1/2": 40 m	434 mm	260 mm	250 mm	529×540×677 mm	26 kg	Med slangefører R
OPSGX42260ORION HEAVY DUTY OP1 OPSGX42260 — AISI 304, manuell 3:1, 200 bar, 1/2" tilkobling, uten slangefører	Manuell sveiv med 3:1 kraftreduserende gir	Rustfritt stål AISI 304	200 bar **	1/2"(M) – 1/2"(F)	Ø1/4": 60 m; Ø3/8": 50 m; Ø1/2": 40 m	434 mm	260 mm	250 mm	529×540×677 mm	26 kg	Uten slangefører
OPX42261ORION HEAVY DUTY OP1 OPX42261 — AISI 304, manuell 3:1, 100 bar, 1" tilkobling, med slangefører	Manuell sveiv med 3:1 kraftreduserende gir	Rustfritt stål AISI 304	100 bar	1"(M) – 3/4"(F)	Ø3/4": 20 m; Ø1": 15 m	434 mm	260 mm	250 mm	529×540×677 mm	26 kg	Med slangefører R
OPSGX42261ORION HEAVY DUTY OP1 OPSGX42261 — AISI 304, manuell 3:1, 100 bar, 1" tilkobling, uten slangefører	Manuell sveiv med 3:1 kraftreduserende gir	Rustfritt stål AISI 304	100 bar	1"(M) – 3/4"(F)	Ø3/4": 20 m; Ø1": 15 m	434 mm	260 mm	250 mm	529×540×677 mm	26 kg	Uten slangefører
OPF52190ORION HEAVY DUTY OP2 OPF52190 — lakkert stål, manuell 3:1, 600 bar, 1/2" tilkobling, med slangefører	Manuell sveiv med 3:1 kraftreduserende gir	Lakkert stål	600 bar **	1/2"(M) – 1/2"(F)	Ø1/4": 130 m; Ø3/8": 85 m; Ø1/2": 65 m	540 mm	195 mm	250 mm	461×542×677 mm	24 kg	Med slangefører R
OPSGF52190ORION HEAVY DUTY OP2 OPSGF52190 — lakkert stål, manuell 3:1, 600 bar, 1/2" tilkobling, uten slangefører	Manuell sveiv med 3:1 kraftreduserende gir	Lakkert stål	600 bar **	1/2"(M) – 1/2"(F)	Ø1/4": 130 m; Ø3/8": 85 m; Ø1/2": 65 m	540 mm	195 mm	250 mm	461×542×677 mm	24 kg	Uten slangefører
OPF52191ORION HEAVY DUTY OP2 OPF52191 — lakkert stål, manuell 3:1, 100 bar, 1" tilkobling, med slangefører	Manuell sveiv med 3:1 kraftreduserende gir	Lakkert stål	100 bar	1"(M) – 3/4"(F)	Ø3/4": 30 m; Ø1": 18 m	540 mm	195 mm	250 mm	461×542×677 mm	24 kg	Med slangefører R
OPSGF52191ORION HEAVY DUTY OP2 OPSGF52191 — lakkert stål, manuell 3:1, 100 bar, 1" tilkobling, uten slangefører	Manuell sveiv med 3:1 kraftreduserende gir	Lakkert stål	100 bar	1"(M) – 3/4"(F)	Ø3/4": 30 m; Ø1": 18 m	540 mm	195 mm	250 mm	461×542×677 mm	24 kg	Uten slangefører
OPX52190ORION HEAVY DUTY OP2 OPX52190 — AISI 304, manuell 3:1, 200 bar, 1/2" tilkobling, med slangefører	Manuell sveiv med 3:1 kraftreduserende gir	Rustfritt stål AISI 304	200 bar **	1/2"(M) – 1/2"(F)	Ø1/4": 130 m; Ø3/8": 85 m; Ø1/2": 65 m	540 mm	195 mm	250 mm	461×542×677 mm	24 kg	Med slangefører R
OPSGX52190ORION HEAVY DUTY OP2 OPSGX52190 — AISI 304, manuell 3:1, 200 bar, 1/2" tilkobling, uten slangefører	Manuell sveiv med 3:1 kraftreduserende gir	Rustfritt stål AISI 304	200 bar **	1/2"(M) – 1/2"(F)	Ø1/4": 130 m; Ø3/8": 85 m; Ø1/2": 65 m	540 mm	195 mm	250 mm	461×542×677 mm	24 kg	Uten slangefører
OPX52191ORION HEAVY DUTY OP2 OPX52191 — AISI 304, manuell 3:1, 100 bar, 1" tilkobling, med slangefører	Manuell sveiv med 3:1 kraftreduserende gir	Rustfritt stål AISI 304	100 bar	1"(M) – 3/4"(F)	Ø3/4": 30 m; Ø1": 18 m	540 mm	195 mm	250 mm	461×542×677 mm	24 kg	Med slangefører R
OPSGX52191ORION HEAVY DUTY OP2 OPSGX52191 — AISI 304, manuell 3:1, 100 bar, 1" tilkobling, uten slangefører	Manuell sveiv med 3:1 kraftreduserende gir	Rustfritt stål AISI 304	100 bar	1"(M) – 3/4"(F)	Ø3/4": 30 m; Ø1": 18 m	540 mm	195 mm	250 mm	461×542×677 mm	24 kg	Uten slangefører
OPF52260ORION HEAVY DUTY OP3 OPF52260 — lakkert stål, manuell 3:1, 600 bar, 1/2" tilkobling, med slangefører	Manuell sveiv med 3:1 kraftreduserende gir	Lakkert stål	600 bar **	1/2"(M) – 1/2"(F)	Ø1/4": 180 m; Ø3/8": 115 m; Ø1/2": 90 m	540 mm	260 mm	250 mm	526×542×677 mm	26 kg	Med slangefører R
OPSGF52260ORION HEAVY DUTY OP3 OPSGF52260 — lakkert stål, manuell 3:1, 600 bar, 1/2" tilkobling, uten slangefører	Manuell sveiv med 3:1 kraftreduserende gir	Lakkert stål	600 bar **	1/2"(M) – 1/2"(F)	Ø1/4": 180 m; Ø3/8": 115 m; Ø1/2": 90 m	540 mm	260 mm	250 mm	526×542×677 mm	26 kg	Uten slangefører
OPF52261ORION HEAVY DUTY OP3 OPF52261 — lakkert stål, manuell 3:1, 100 bar, 1" tilkobling, med slangefører	Manuell sveiv med 3:1 kraftreduserende gir	Lakkert stål	100 bar	1"(M) – 3/4"(F)	Ø3/4": 40 m; Ø1": 30 m	540 mm	260 mm	250 mm	526×542×677 mm	26 kg	Med slangefører R
OPSGF52261ORION HEAVY DUTY OP3 OPSGF52261 — lakkert stål, manuell 3:1, 100 bar, 1" tilkobling, uten slangefører	Manuell sveiv med 3:1 kraftreduserende gir	Lakkert stål	100 bar	1"(M) – 3/4"(F)	Ø3/4": 40 m; Ø1": 30 m	540 mm	260 mm	250 mm	526×542×677 mm	26 kg	Uten slangefører
OPX52260ORION HEAVY DUTY OP3 OPX52260 — AISI 304, manuell 3:1, 200 bar, 1/2" tilkobling, med slangefører	Manuell sveiv med 3:1 kraftreduserende gir	Rustfritt stål AISI 304	200 bar **	1/2"(M) – 1/2"(F)	Ø1/4": 180 m; Ø3/8": 115 m; Ø1/2": 90 m	540 mm	260 mm	250 mm	526×542×677 mm	26 kg	Med slangefører R
OPSGX52260ORION HEAVY DUTY OP3 OPSGX52260 — AISI 304, manuell 3:1, 200 bar, 1/2" tilkobling, uten slangefører	Manuell sveiv med 3:1 kraftreduserende gir	Rustfritt stål AISI 304	200 bar **	1/2"(M) – 1/2"(F)	Ø1/4": 180 m; Ø3/8": 115 m; Ø1/2": 90 m	540 mm	260 mm	250 mm	526×542×677 mm	26 kg	Uten slangefører
OPX52261ORION HEAVY DUTY OP3 OPX52261 — AISI 304, manuell 3:1, 100 bar, 1" tilkobling, med slangefører	Manuell sveiv med 3:1 kraftreduserende gir	Rustfritt stål AISI 304	100 bar	1"(M) – 3/4"(F)	Ø3/4": 40 m; Ø1": 30 m	540 mm	260 mm	250 mm	526×542×677 mm	26 kg	Med slangefører R
OPSGX52261ORION HEAVY DUTY OP3 OPSGX52261 — AISI 304, manuell 3:1, 100 bar, 1" tilkobling, uten slangefører	Manuell sveiv med 3:1 kraftreduserende gir	Rustfritt stål AISI 304	100 bar	1"(M) – 3/4"(F)	Ø3/4": 40 m; Ø1": 30 m	540 mm	260 mm	250 mm	526×542×677 mm	26 kg	Uten slangefører

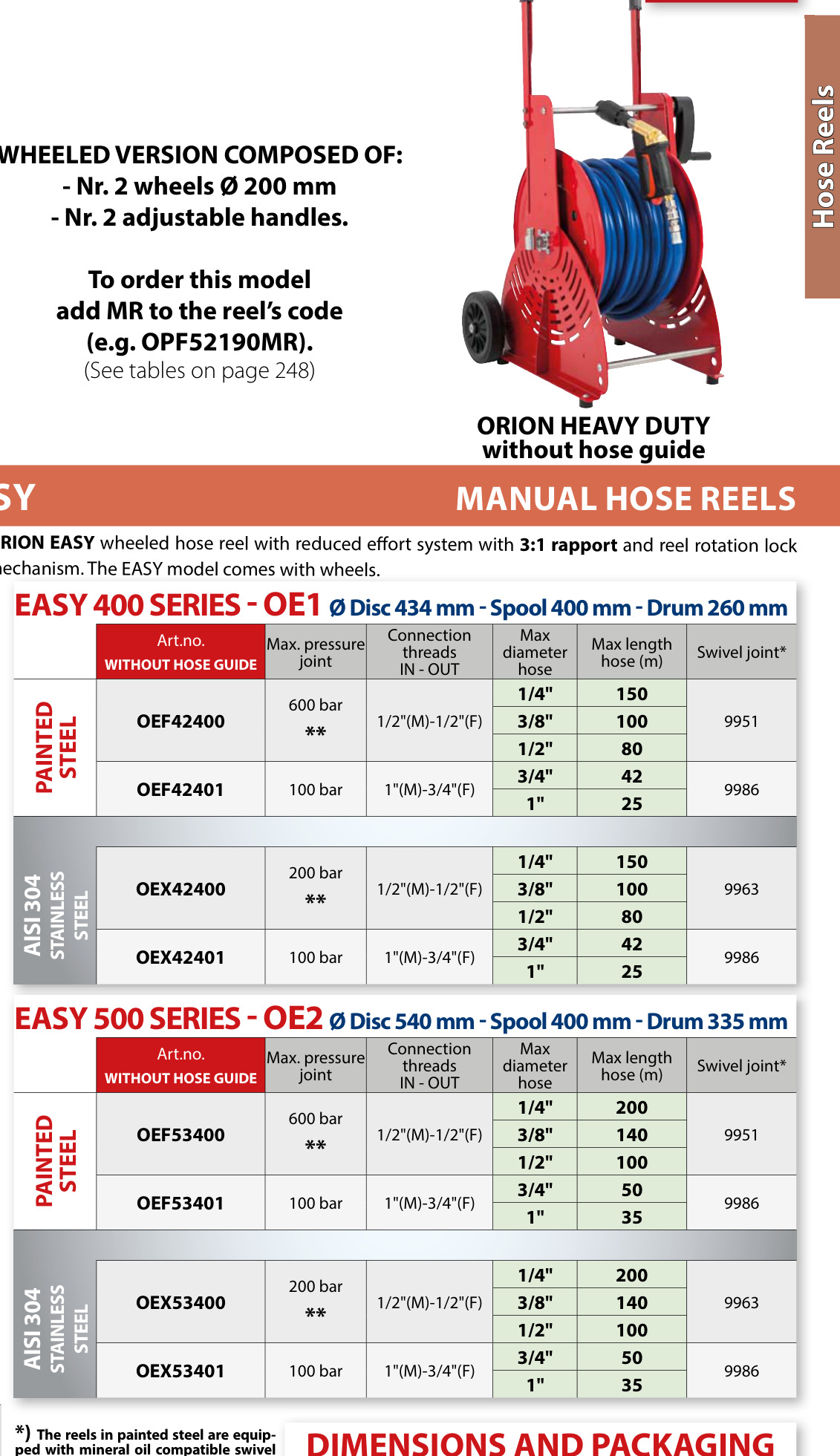

OEF42400ORION EASY OE1 OEF42400 — lakkert stål, på hjul, manuell 3:1, 600 bar, 1/2" tilkobling	Manuell sveiv med 3:1 utveksling + rotasjonslås for trommelen (ORION EASY)	Lakkert stål	600 bar **	1/2"(M) – 1/2"(F)	Ø1/4": 150 m; Ø3/8": 100 m; Ø1/2": 80 m	434 mm	400 mm	260 mm	665×542×523 mm	24 kg	Uten slangefører (ORION EASY, på hjul)
OEF42401ORION EASY OE1 OEF42401 — lakkert stål, på hjul, manuell 3:1, 100 bar, 1" tilkobling	Manuell sveiv med 3:1 utveksling + rotasjonslås for trommelen (ORION EASY)	Lakkert stål	100 bar	1"(M) – 3/4"(F)	Ø3/4": 42 m; Ø1": 25 m	434 mm	400 mm	260 mm	665×542×523 mm	24 kg	Uten slangefører (ORION EASY, på hjul)
OEX42400ORION EASY OE1 OEX42400 — AISI 304, på hjul, manuell 3:1, 200 bar, 1/2" tilkobling	Manuell sveiv med 3:1 utveksling + rotasjonslås for trommelen (ORION EASY)	Rustfritt stål AISI 304	200 bar **	1/2"(M) – 1/2"(F)	Ø1/4": 150 m; Ø3/8": 100 m; Ø1/2": 80 m	434 mm	400 mm	260 mm	665×542×523 mm	24 kg	Uten slangefører (ORION EASY, på hjul)
OEX42401ORION EASY OE1 OEX42401 — AISI 304, på hjul, manuell 3:1, 100 bar, 1" tilkobling	Manuell sveiv med 3:1 utveksling + rotasjonslås for trommelen (ORION EASY)	Rustfritt stål AISI 304	100 bar	1"(M) – 3/4"(F)	Ø3/4": 42 m; Ø1": 25 m	434 mm	400 mm	260 mm	665×542×523 mm	24 kg	Uten slangefører (ORION EASY, på hjul)
OEF53400ORION EASY OE2 OEF53400 — lakkert stål, på hjul, manuell 3:1, 600 bar, 1/2" tilkobling	Manuell sveiv med 3:1 utveksling + rotasjonslås for trommelen (ORION EASY)	Lakkert stål	600 bar **	1/2"(M) – 1/2"(F)	Ø1/4": 200 m; Ø3/8": 140 m; Ø1/2": 100 m	540 mm	400 mm	335 mm	665×542×677 mm	25 kg	Uten slangefører (ORION EASY, på hjul)
OEF53401ORION EASY OE2 OEF53401 — lakkert stål, på hjul, manuell 3:1, 100 bar, 1" tilkobling	Manuell sveiv med 3:1 utveksling + rotasjonslås for trommelen (ORION EASY)	Lakkert stål	100 bar	1"(M) – 3/4"(F)	Ø3/4": 50 m; Ø1": 35 m	540 mm	400 mm	335 mm	665×542×677 mm	25 kg	Uten slangefører (ORION EASY, på hjul)
OEX53400ORION EASY OE2 OEX53400 — AISI 304, på hjul, manuell 3:1, 200 bar, 1/2" tilkobling	Manuell sveiv med 3:1 utveksling + rotasjonslås for trommelen (ORION EASY)	Rustfritt stål AISI 304	200 bar **	1/2"(M) – 1/2"(F)	Ø1/4": 200 m; Ø3/8": 140 m; Ø1/2": 100 m	540 mm	400 mm	335 mm	665×542×677 mm	25 kg	Uten slangefører (ORION EASY, på hjul)
OEX53401ORION EASY OE2 OEX53401 — AISI 304, med hjul, manuell 3:1, 100 bar, 1" tilkobling	Manuell sveiv med 3:1 utveksling + rotasjonslås for trommelen (ORION EASY)	Rustfritt stål AISI 304	100 bar	1"(M) – 3/4"(F)	Ø3/4": 50 m; Ø1": 35 m	540 mm	400 mm	335 mm	665×542×677 mm	25 kg	Uten slangefører (ORION EASY, på hjul)

Tilvalg

add_circle

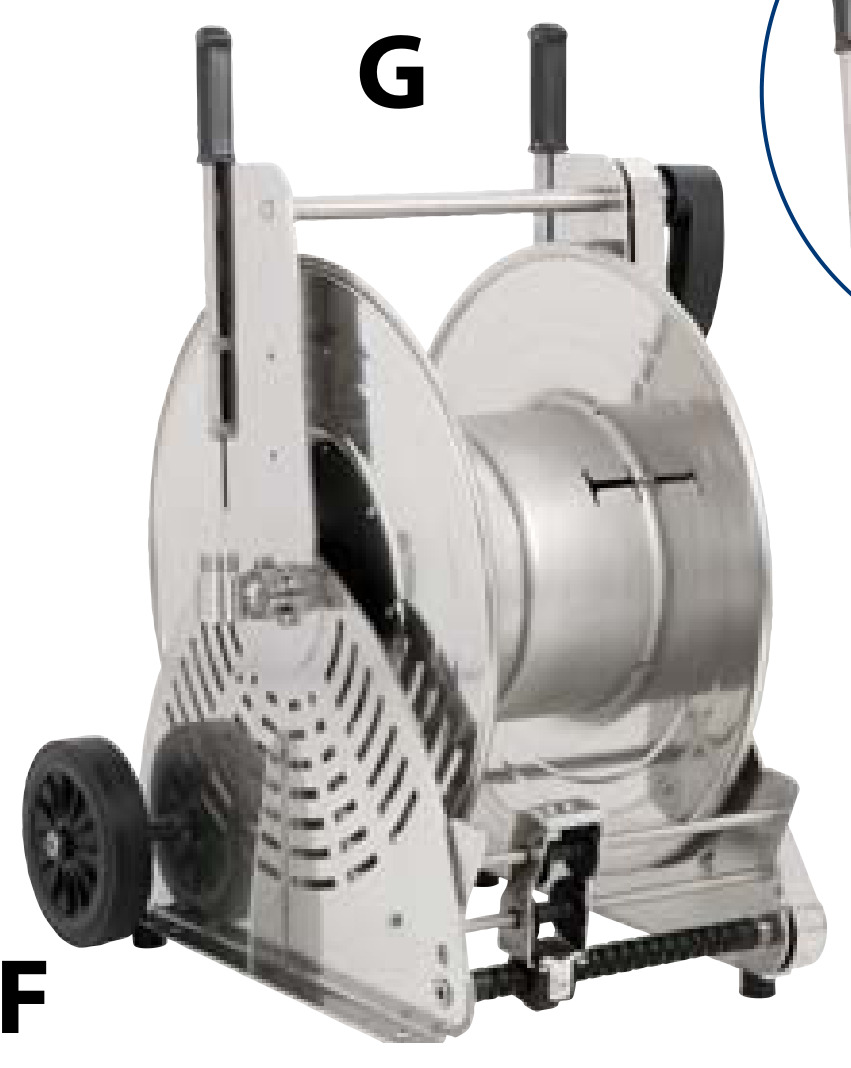

Utførelse på hjul (hjul F + håndtak G / horisontalt håndtak H)Utførelse på hjul komplett med hjul (F) og håndtak (G) eller horisontalt håndtak (H). Legg IR til trommelkoden ved bestilling (f.eks. OPF52190IR).Tilgjengelig for: all ORION HEAVY DUTY OP frames
add_circle
Utførelse på hjul (2× hjul Ø200 mm + 2 justerbare håndtak)Utførelse på hjul bestående av 2 hjul Ø 200 mm og 2 justerbare håndtak. Legg MR til trommelkoden ved bestilling (f.eks. OPF52190MR).Tilgjengelig for: all ORION HEAVY DUTY OP frames
add_circle
Utførelse i rustfritt stål AISI 316På forespørsel kan ORION HEAVY DUTY-slangetromlene leveres i rustfritt stål AISI 316.Tilgjengelig for: on request

Relaterte art.nr

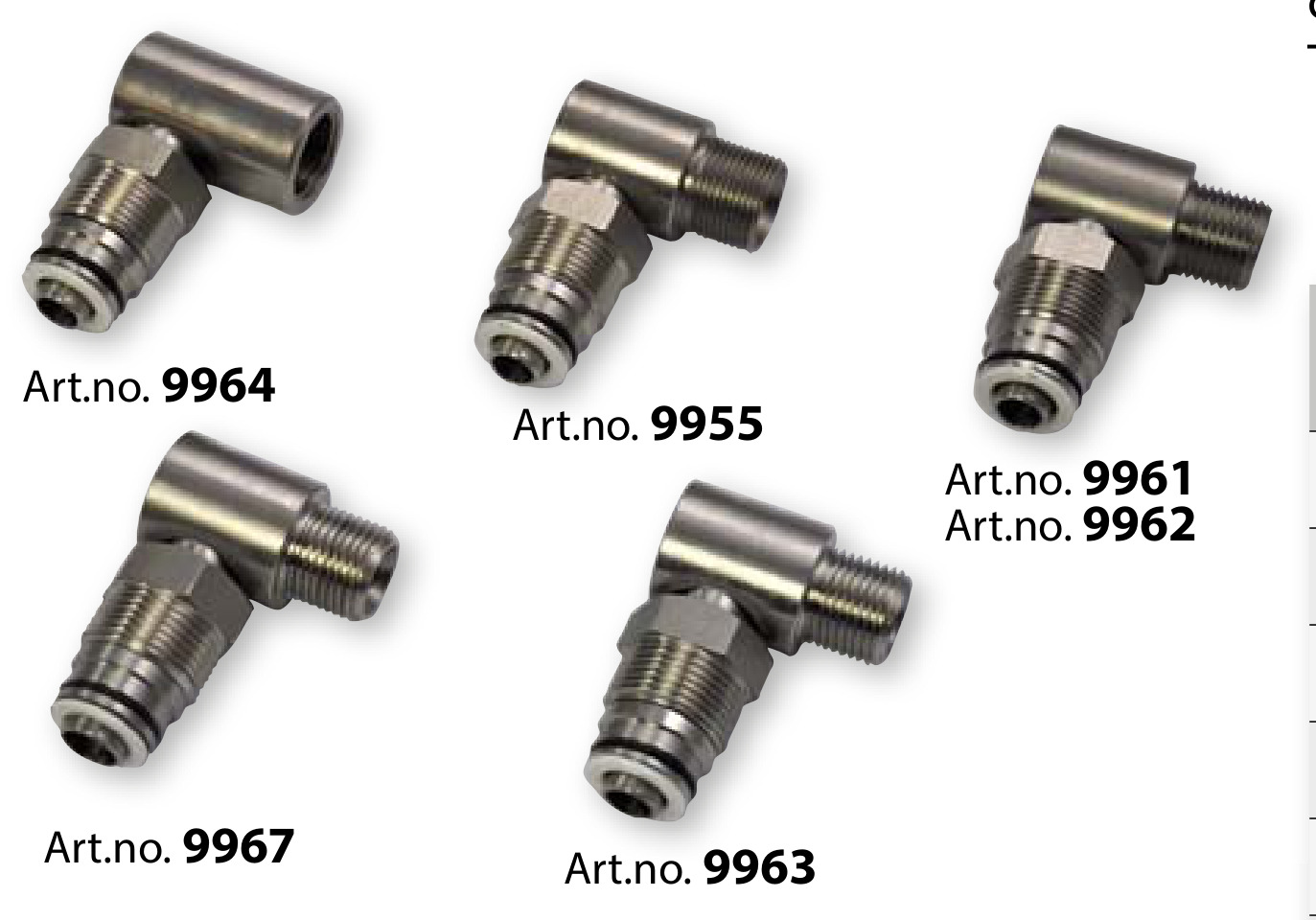

Art.nr	Tilbehør	Passer til (art.nr)

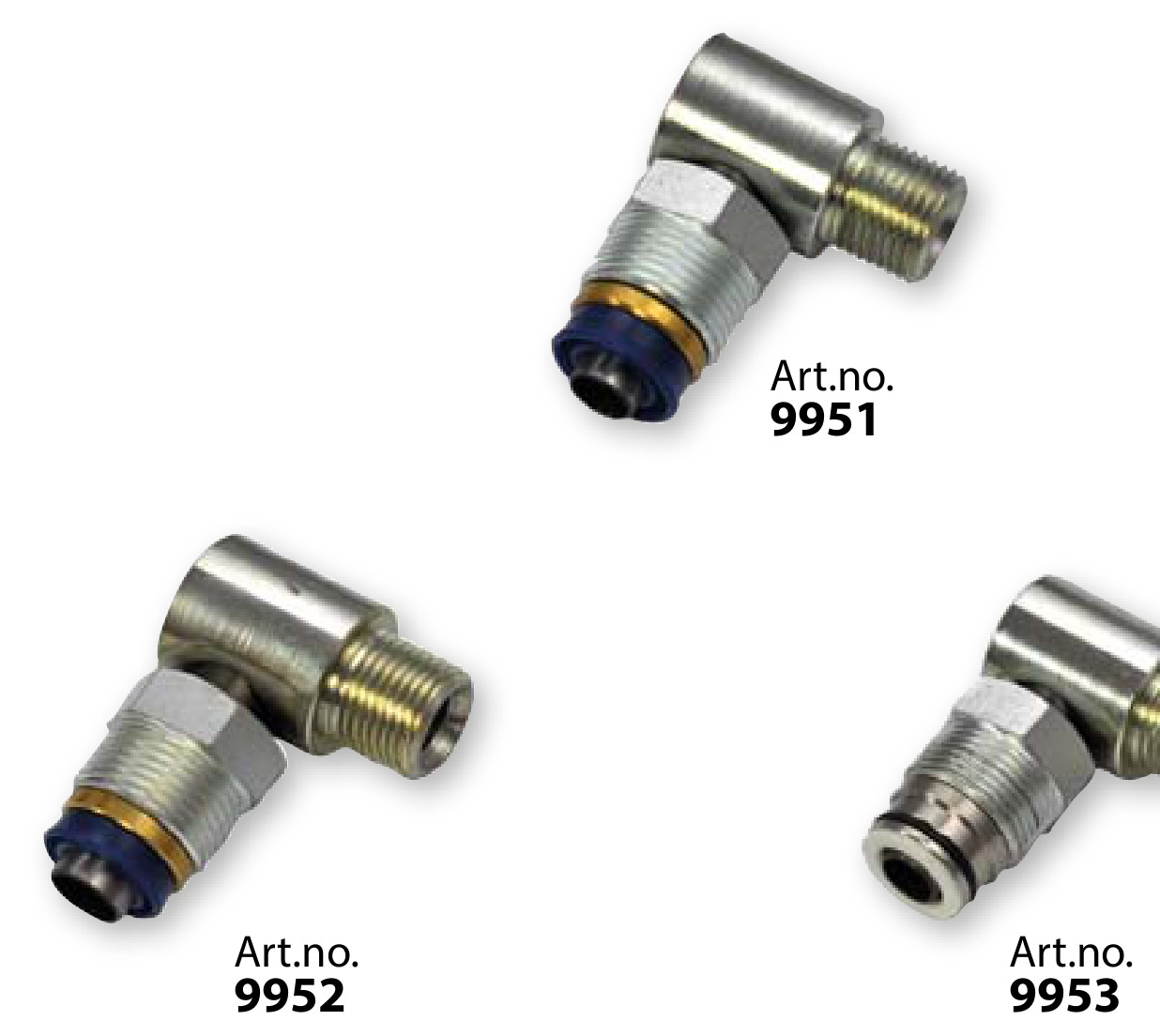

9951	Dreietapp — lakkert, 1/2" tilkobling (pakninger egnet for mineralolje)	OEF42400, OEF53400, OPF42260, OPF52190, OPF52260, OPSGF42260, OPSGF52190, OPSGF52260
9963	Dreietapp — rustfritt stål, 1/2" tilkobling (Viton®-pakninger egnet for vann)	OEX42400, OEX53400, OPSGX42260, OPSGX52190, OPSGX52260, OPX42260, OPX52190, OPX52260
9986	Dreietapp — 1" tilkobling (alle koder 1"(M)-3/4"(F))	OEF42401, OEF53401, OEX42401, OEX53401, OPF42261, OPF52191, OPF52261, OPSGF42261, OPSGF52191, OPSGF52261, OPSGX42261, OPSGX52191, OPSGX52261, OPX42261, OPX52191, OPX52261
