GEMINI — elektrohydraulisk motordrevne slangetromler

Varenr: GF2452190

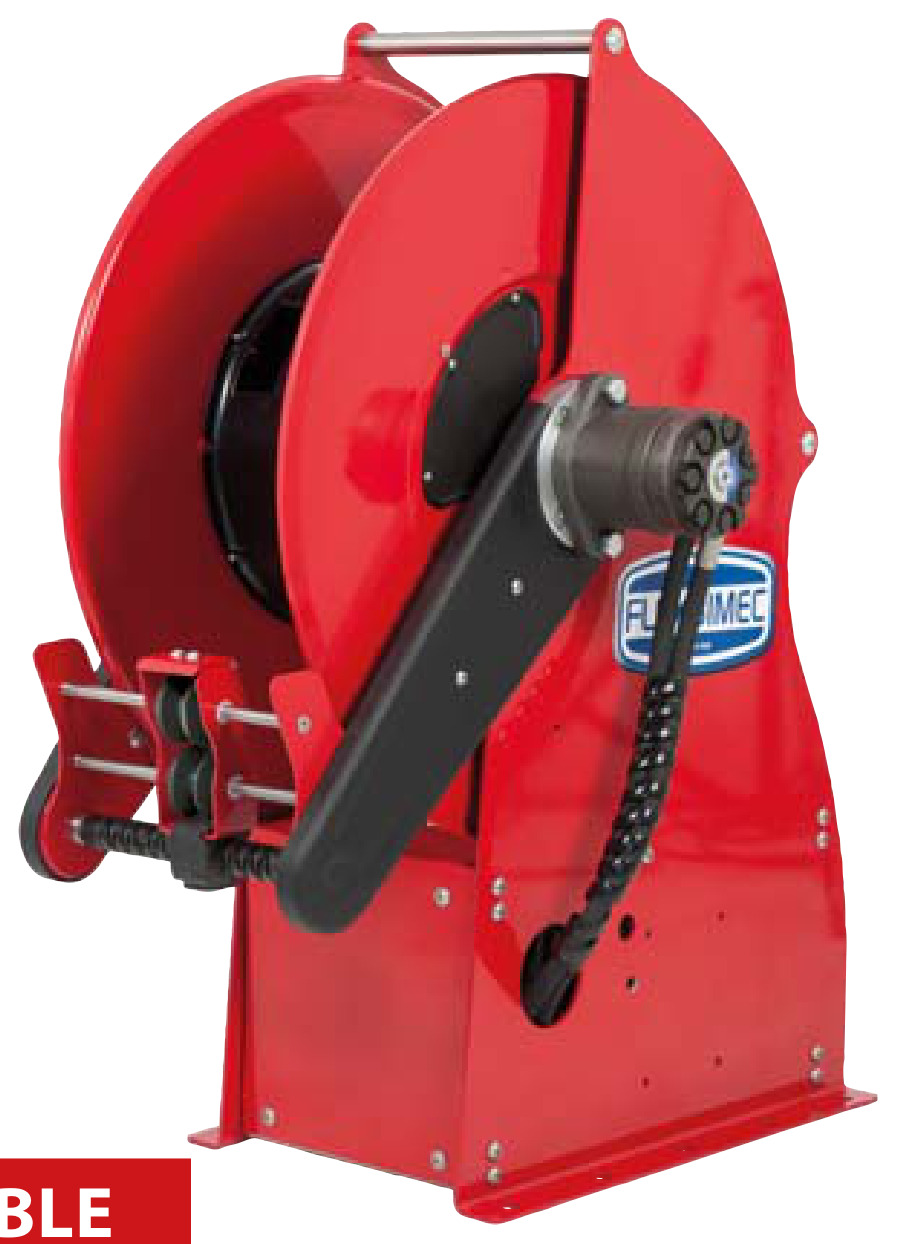

GEMINI er Flexbimecs elektrohydrauliske motordrevne slangetrommel. Den bruker en hydraulisk motor med en elektrohydraulisk styreenhet (strømforsyning 12/24 Vdc eller 230 Vac) plassert i sokkelen på trommelen, noe som holder de totale dimensjonene på et minimum. Den hydrauliske kraften sørger for styrt opprulling av lange slanger med stor diameter (heavy duty). Den er som standard utstyrt med R-slangefører. Opprullingen utføres av den hydrauliske motoren; slangen rulles ut manuelt. Den kan styres fra et knappepanel, en fjernkontroll eller direkte fra det komplette styrepanelet. Tilgjengelig i lakkert stål, rustfritt stål AISI 304 og AISI 316; rammer G1/G2 (skive Ø 540 mm) og G3 (skive Ø 600 mm) — G3 håndterer også svært store slanger på 1 1/4" / 1 1/2" (20 bar). Hver konfigurasjon tilbys med bestillingskoder for 12 Vdc, 24 Vdc, 230 Vac og uten strømforsyning. Leveres uten slange. Lakkert: pakninger kompatible med mineralolje; rustfritt: vannkompatible Viton®-pakninger.

checkElektrohydraulisk motor med styreenhet plassert i trommelfoten (kompakt)
checkKraftig utførelse: styrt opprulling av lange slanger med stor diameter
checkOpprulling med hydraulisk motor; slangen trekkes ut manuelt
checkStandard R slangefører; lakkert stål, AISI 304, AISI 316 (på forespørsel)
checkStrømforsyningsalternativer: 12 Vdc, 24 Vdc, 230 Vac, eller uten strømforsyning (egne koder)

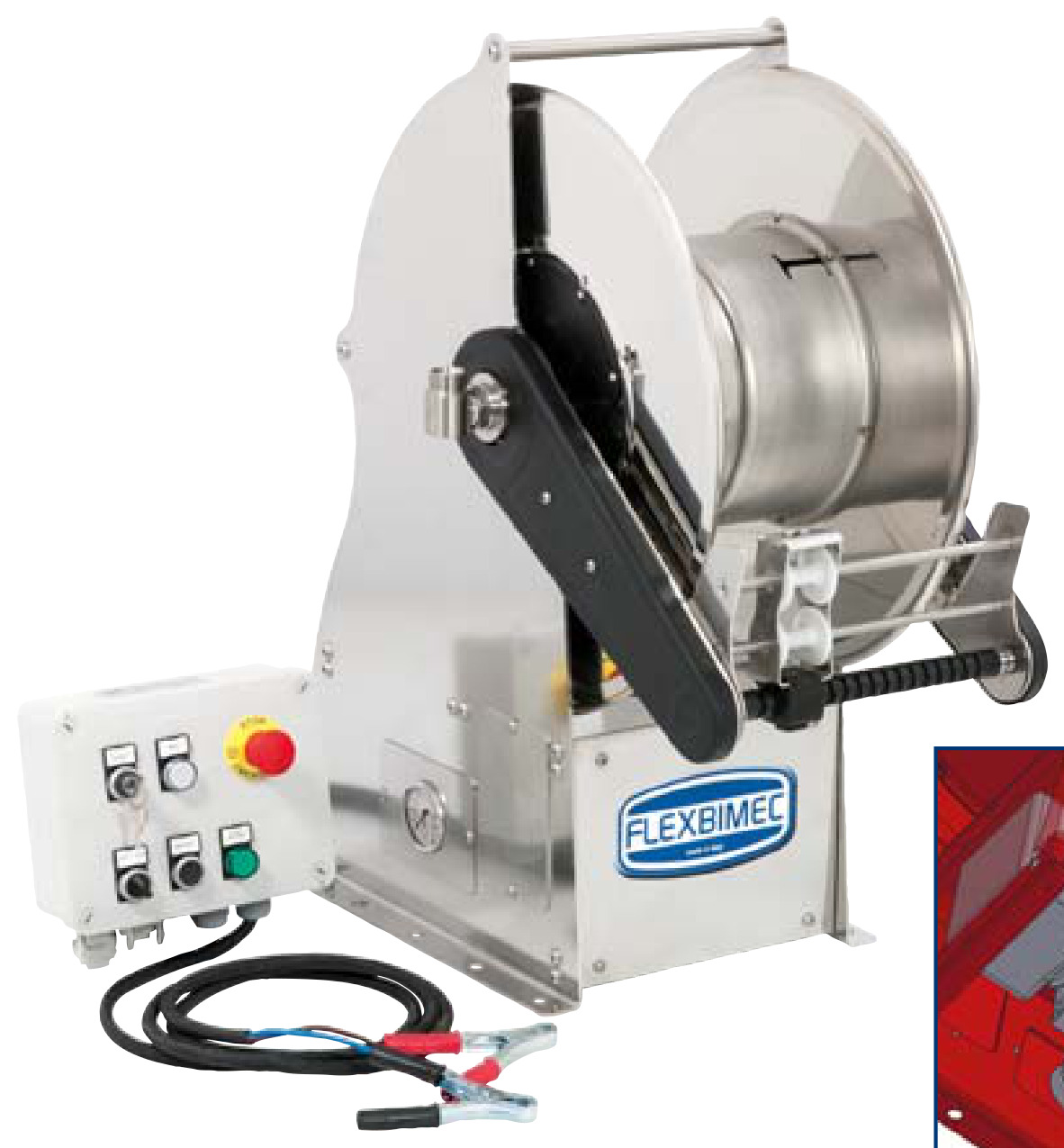

checkBetjening: knappepanel 25103, fjernkontroll 25101, komplett styrepanel 25104 (230Vac)/25105 (12Vdc)/25106 (24Vdc)
checkElektrohydrauliske styreenheter: F1 12/24 Vdc (22024/22012), F2 230 Vac (22023)
checkG3-rammen tar også 1 1/4" / 1 1/2" slanger (20 bar)
checkLeveres uten slange

verified

Kan leveres i ATEX-utførelse og i rustfritt stål AISI 316 på forespørsel.

Interessert i dette produktet?

Velg variant

Antall

mailSend forespørsel

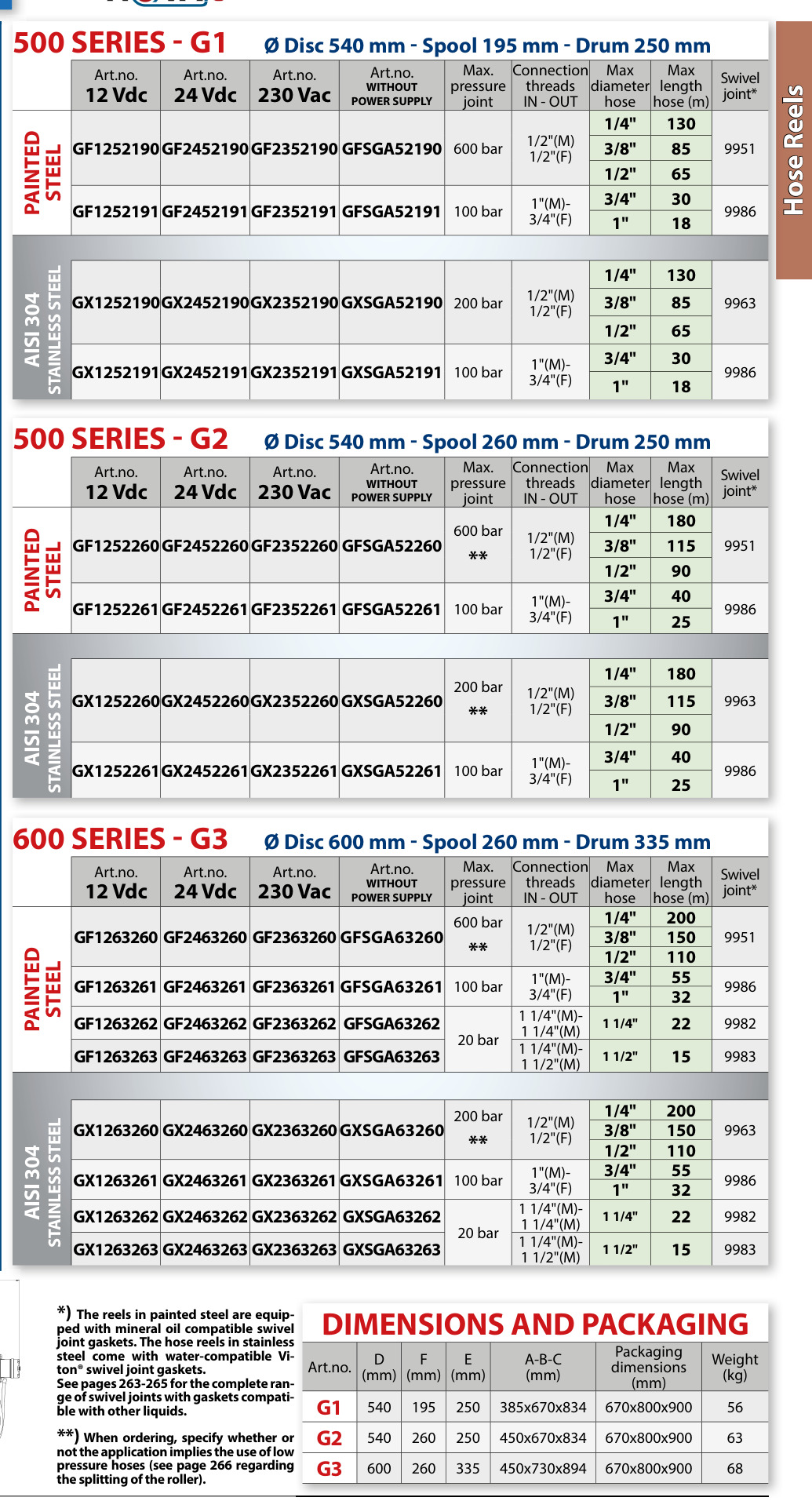

Tekniske spesifikasjoner

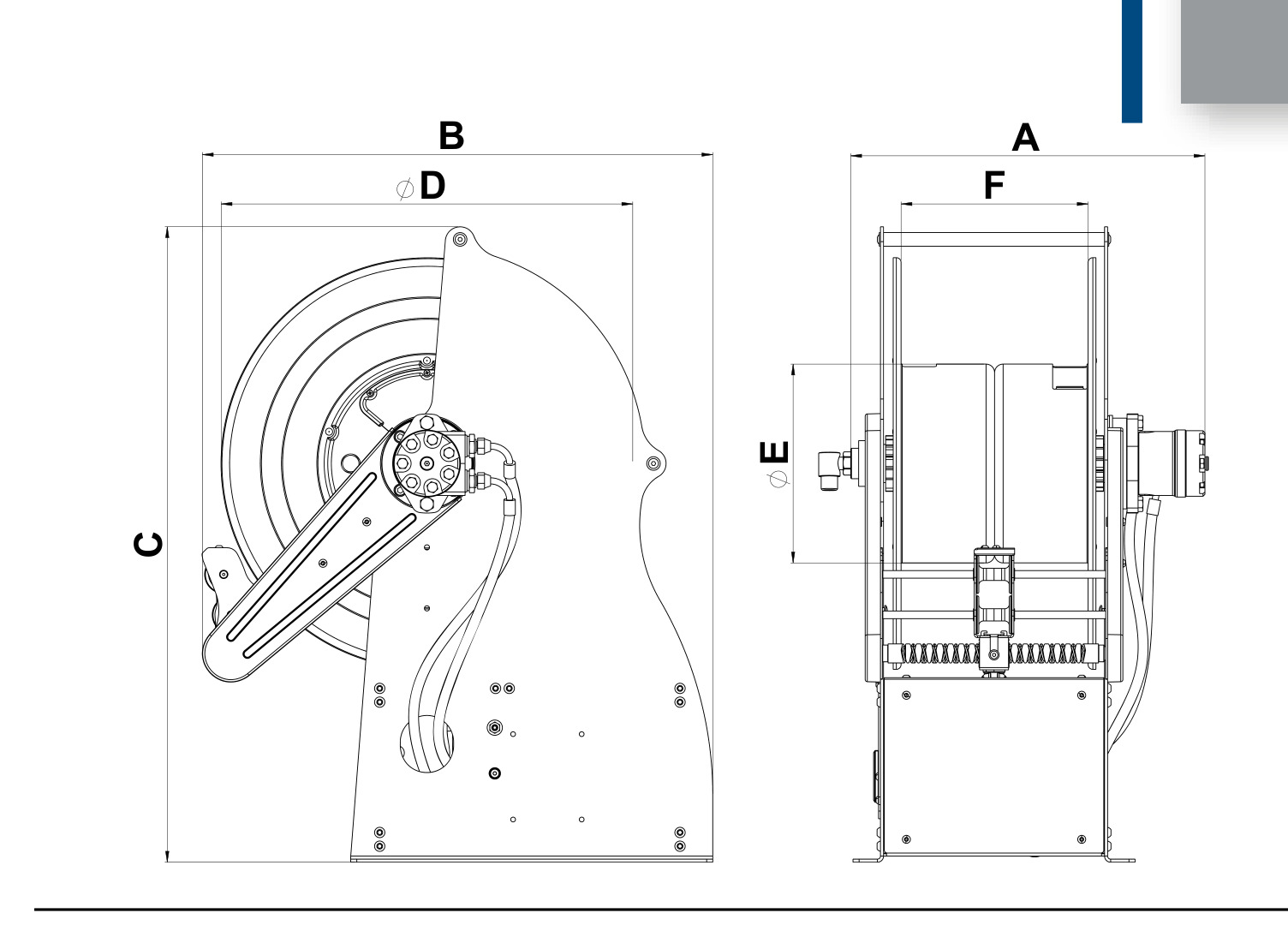

Modell / Art.nr	Drivverk	Strømforsynings-alternativer (bestillingskode)	Materiale	Maks arbeidstrykk	Tilkoblingsgjenger INN-UT	Maks slange (diameter → lengde)	Skivediameter (D)	Spolebredde (F)	Trommeldiameter (E)	Mål A-B-C	Vekt
GF2452190GEMINI G1 GF2452190 — lakkert stål, elektrohydraulisk, 600 bar, 1/2" tilkobling	Elektrohydraulisk motor (hydraulisk styreenhet i understellet); motordrevet inntrekk, manuell utrulling	12 Vdc: GF1252190· 24 Vdc: GF2452190· 230 Vac: GF2352190· Uten strømforsyning: GFSGA52190	Lakkert stål	600 bar **	1/2"(M) – 1/2"(F)	Ø1/4": 130 m; Ø3/8": 85 m; Ø1/2": 65 m	540 mm	195 mm	250 mm	385×670×834 mm	56 kg
GF2452191GEMINI G1 GF2452191 — lakkert stål, elektrohydraulisk, 100 bar, 1" tilkobling	Elektrohydraulisk motor (hydraulisk styreenhet i understellet); motordrevet inntrekk, manuell utrulling	12 Vdc: GF1252191· 24 Vdc: GF2452191· 230 Vac: GF2352191· Uten strømforsyning: GFSGA52191	Lakkert stål	100 bar	1"(M) – 3/4"(F)	Ø3/4": 30 m; Ø1": 18 m	540 mm	195 mm	250 mm	385×670×834 mm	56 kg
GX2452190GEMINI G1 GX2452190 — AISI 304, elektrohydraulisk, 200 bar, 1/2" tilkobling	Elektrohydraulisk motor (hydraulisk styreenhet i understellet); motordrevet inntrekk, manuell utrulling	12 Vdc: GX1252190· 24 Vdc: GX2452190· 230 Vac: GX2352190· Uten strømforsyning: GXSGA52190	Rustfritt stål AISI 304	200 bar **	1/2"(M) – 1/2"(F)	Ø1/4": 130 m; Ø3/8": 85 m; Ø1/2": 65 m	540 mm	195 mm	250 mm	385×670×834 mm	56 kg
GX2452191GEMINI G1 GX2452191 — AISI 304, elektrohydraulisk, 100 bar, 1" tilkobling	Elektrohydraulisk motor (hydraulisk styreenhet i understellet); motordrevet inntrekk, manuell utrulling	12 Vdc: GX1252191· 24 Vdc: GX2452191· 230 Vac: GX2352191· Uten strømforsyning: GXSGA52191	Rustfritt stål AISI 304	100 bar	1"(M) – 3/4"(F)	Ø3/4": 30 m; Ø1": 18 m	540 mm	195 mm	250 mm	385×670×834 mm	56 kg
GF2452260GEMINI G2 GF2452260 — lakkert stål, elektrohydraulisk, 600 bar, 1/2" tilkobling	Elektrohydraulisk motor (hydraulisk styreenhet i understellet); motordrevet inntrekk, manuell utrulling	12 Vdc: GF1252260· 24 Vdc: GF2452260· 230 Vac: GF2352260· Uten strømforsyning: GFSGA52260	Lakkert stål	600 bar **	1/2"(M) – 1/2"(F)	Ø1/4": 180 m; Ø3/8": 115 m; Ø1/2": 90 m	540 mm	260 mm	250 mm	450×670×834 mm	63 kg
GF2452261GEMINI G2 GF2452261 — lakkert stål, elektrohydraulisk, 100 bar, 1" tilkobling	Elektrohydraulisk motor (hydraulisk styreenhet i understellet); motordrevet inntrekk, manuell utrulling	12 Vdc: GF1252261· 24 Vdc: GF2452261· 230 Vac: GF2352261· Uten strømforsyning: GFSGA52261	Lakkert stål	100 bar	1"(M) – 3/4"(F)	Ø3/4": 40 m; Ø1": 25 m	540 mm	260 mm	250 mm	450×670×834 mm	63 kg
GX2452260GEMINI G2 GX2452260 — AISI 304, elektrohydraulisk, 200 bar, 1/2" tilkobling	Elektrohydraulisk motor (hydraulisk styreenhet i understellet); motordrevet inntrekk, manuell utrulling	12 Vdc: GX1252260· 24 Vdc: GX2452260· 230 Vac: GX2352260· Uten strømforsyning: GXSGA52260	Rustfritt stål AISI 304	200 bar **	1/2"(M) – 1/2"(F)	Ø1/4": 180 m; Ø3/8": 115 m; Ø1/2": 90 m	540 mm	260 mm	250 mm	450×670×834 mm	63 kg
GX2452261GEMINI G2 GX2452261 — AISI 304, elektrohydraulisk, 100 bar, 1" tilkobling	Elektrohydraulisk motor (hydraulisk styreenhet i understellet); motordrevet inntrekk, manuell utrulling	12 Vdc: GX1252261· 24 Vdc: GX2452261· 230 Vac: GX2352261· Uten strømforsyning: GXSGA52261	Rustfritt stål AISI 304	100 bar	1"(M) – 3/4"(F)	Ø3/4": 40 m; Ø1": 25 m	540 mm	260 mm	250 mm	450×670×834 mm	63 kg
GF2463260GEMINI G3 GF2463260 — lakkert stål, elektrohydraulisk, 600 bar, 1/2" tilkobling	Elektrohydraulisk motor (hydraulisk styreenhet i understellet); motordrevet inntrekk, manuell utrulling	12 Vdc: GF1263260· 24 Vdc: GF2463260· 230 Vac: GF2363260· Uten strømforsyning: GFSGA63260	Lakkert stål	600 bar **	1/2"(M) – 1/2"(F)	Ø1/4": 200 m; Ø3/8": 150 m; Ø1/2": 110 m	600 mm	260 mm	335 mm	450×730×894 mm	68 kg
GF2463261GEMINI G3 GF2463261 — lakkert stål, elektrohydraulisk, 100 bar, 1" tilkobling	Elektrohydraulisk motor (hydraulisk styreenhet i understellet); motordrevet inntrekk, manuell utrulling	12 Vdc: GF1263261· 24 Vdc: GF2463261· 230 Vac: GF2363261· Uten strømforsyning: GFSGA63261	Lakkert stål	100 bar	1"(M) – 3/4"(F)	Ø3/4": 55 m; Ø1": 32 m	600 mm	260 mm	335 mm	450×730×894 mm	68 kg
GF2463262GEMINI G3 GF2463262 — lakkert stål, elektrohydraulisk, 20 bar, 1 1/4" tilkobling	Elektrohydraulisk motor (hydraulisk styreenhet i understellet); motordrevet inntrekk, manuell utrulling	12 Vdc: GF1263262· 24 Vdc: GF2463262· 230 Vac: GF2363262· Uten strømforsyning: GFSGA63262	Lakkert stål	20 bar	1 1/4"(M) – 1 1/4"(M)	Ø1 1/4": 22 m	600 mm	260 mm	335 mm	450×730×894 mm	68 kg
GF2463263GEMINI G3 GF2463263 — lakkert stål, elektrohydraulisk, 20 bar, 1 1/4" tilkobling	Elektrohydraulisk motor (hydraulisk styreenhet i understellet); motordrevet inntrekk, manuell utrulling	12 Vdc: GF1263263· 24 Vdc: GF2463263· 230 Vac: GF2363263· Uten strømforsyning: GFSGA63263	Lakkert stål	20 bar	1 1/4"(M) – 1 1/2"(M)	Ø1 1/2": 15 m	600 mm	260 mm	335 mm	450×730×894 mm	68 kg
GX2463260GEMINI G3 GX2463260 — AISI 304, elektrohydraulisk, 200 bar, 1/2" tilkobling	Elektrohydraulisk motor (hydraulisk styreenhet i understellet); motordrevet inntrekk, manuell utrulling	12 Vdc: GX1263260· 24 Vdc: GX2463260· 230 Vac: GX2363260· Uten strømforsyning: GXSGA63260	Rustfritt stål AISI 304	200 bar **	1/2"(M) – 1/2"(F)	Ø1/4": 200 m; Ø3/8": 150 m; Ø1/2": 110 m	600 mm	260 mm	335 mm	450×730×894 mm	68 kg
GX2463261GEMINI G3 GX2463261 — AISI 304, elektrohydraulisk, 100 bar, 1" tilkobling	Elektrohydraulisk motor (hydraulisk styreenhet i understellet); motordrevet inntrekk, manuell utrulling	12 Vdc: GX1263261· 24 Vdc: GX2463261· 230 Vac: GX2363261· Uten strømforsyning: GXSGA63261	Rustfritt stål AISI 304	100 bar	1"(M) – 3/4"(F)	Ø3/4": 55 m; Ø1": 32 m	600 mm	260 mm	335 mm	450×730×894 mm	68 kg
GX2463262GEMINI G3 GX2463262 — AISI 304, elektrohydraulisk, 20 bar, 1 1/4" tilkobling	Elektrohydraulisk motor (hydraulisk styreenhet i understellet); motordrevet inntrekk, manuell utrulling	12 Vdc: GX1263262· 24 Vdc: GX2463262· 230 Vac: GX2363262· Uten strømforsyning: GXSGA63262	Rustfritt stål AISI 304	20 bar	1 1/4"(M) – 1 1/4"(M)	Ø1 1/4": 22 m	600 mm	260 mm	335 mm	450×730×894 mm	68 kg
GX2463263GEMINI G3 GX2463263 — AISI 304, elektrohydraulisk, 20 bar, 1 1/4" tilkobling	Elektrohydraulisk motor (hydraulisk styreenhet i understellet); motordrevet inntrekk, manuell utrulling	12 Vdc: GX1263263· 24 Vdc: GX2463263· 230 Vac: GX2363263· Uten strømforsyning: GXSGA63263	Rustfritt stål AISI 304	20 bar	1 1/4"(M) – 1 1/2"(M)	Ø1 1/2": 15 m	600 mm	260 mm	335 mm	450×730×894 mm	68 kg

Tilvalg

add_circle
Utførelse i rustfritt stål AISI 316På forespørsel kan GEMINI-slangetromlene leveres i rustfritt stål AISI 316.Tilgjengelig for: on request
add_circle
Uten strømforsyning (styreenhet)Versjon som leveres uten elektrohydraulisk strømforsyning/styreenhet (koder …SGA…), som kombineres med kundens egen styreenhet eller styreenhet som tilvalg.Tilgjengelig for: all GEMINI frames

Relaterte art.nr

Art.nr	Tilbehør	Passer til (art.nr)

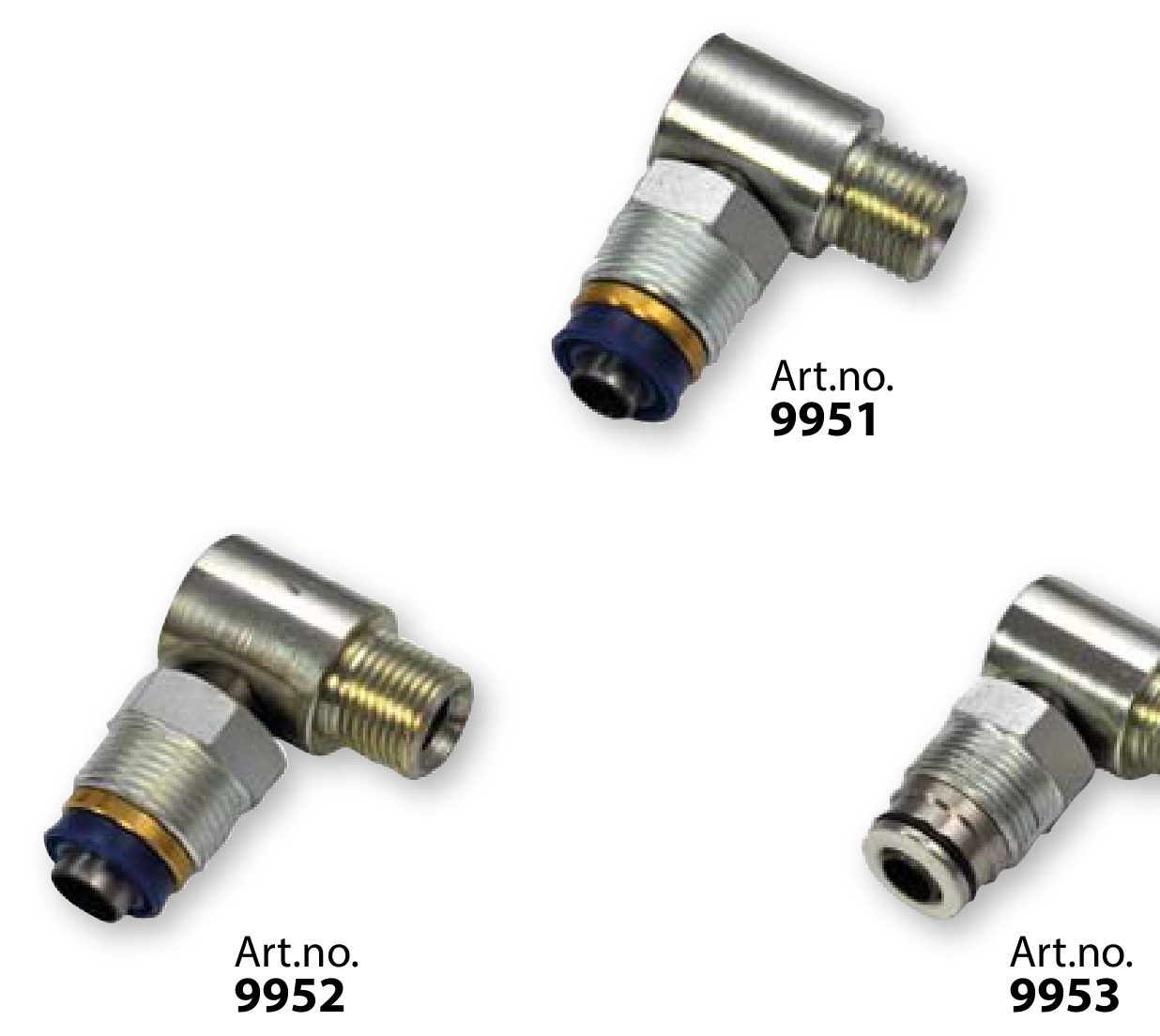

9951	Dreietapp — lakkert, 1/2" tilkobling (pakninger for mineralolje)	GF1252190, GF1252260, GF1263260, GF2352190, GF2352260, GF2363260, GF2452190, GF2452260, GF2463260, GFSGA52190, GFSGA52260, GFSGA63260

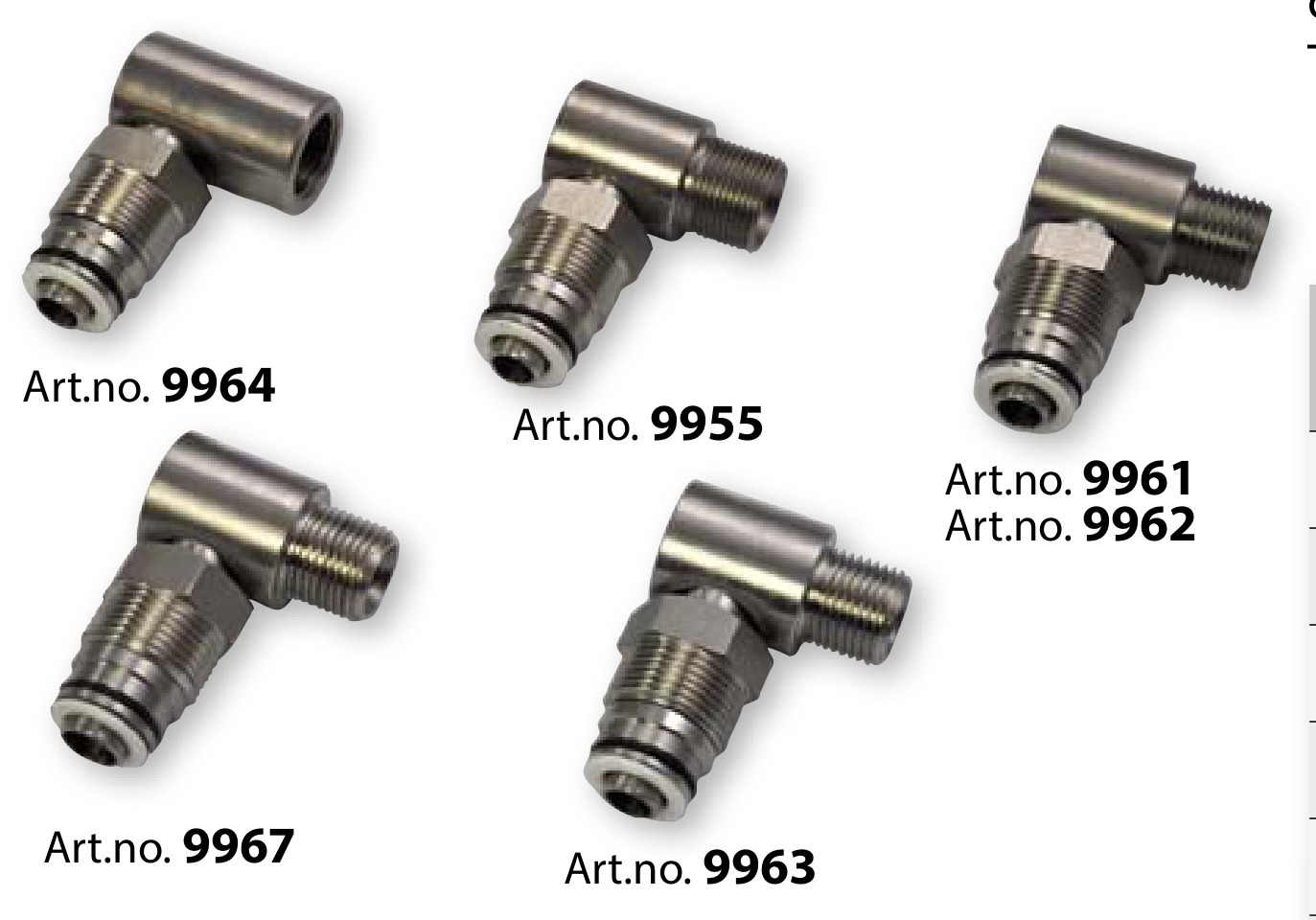

9963	Dreietapp — rustfri, 1/2" tilkobling (Viton®-pakninger)	GX1252190, GX1252260, GX1263260, GX2352190, GX2352260, GX2363260, GX2452190, GX2452260, GX2463260, GXSGA52190, GXSGA52260, GXSGA63260
9986	Dreietapp — 1" tilkobling	GF1252191, GF1252261, GF1263261, GF2352191, GF2352261, GF2363261, GF2452191, GF2452261, GF2463261, GFSGA52191, GFSGA52261, GFSGA63261, GX1252191, GX1252261, GX1263261, GX2352191, GX2352261, GX2363261, GX2452191, GX2452261, GX2463261, GXSGA52191, GXSGA52261, GXSGA63261
9982	Dreietapp — 1 1/4" tilkobling (G3 stor diameter, 20 bar)	GF1263262, GF2363262, GF2463262, GFSGA63262, GX1263262, GX2363262, GX2463262, GXSGA63262
9983	Dreietapp — 1 1/2" tilkobling (G3 stor diameter, 20 bar)	GF1263263, GF2363263, GF2463263, GFSGA63263, GX1263263, GX2363263, GX2463263, GXSGA63263
25103	Knappepanel (betjening som tilvalg)	all GEMINI models
25101	Fjernkontroll (betjening som tilvalg)	all GEMINI models
25104	Komplett styrepanel som standard — 230 Vac	GEMINI 230 Vac
25105	Komplett styrepanel som standard — 12 Vdc	GEMINI 12 Vdc
25106	Komplett styrepanel som standard — 24 Vdc	GEMINI 24 Vdc

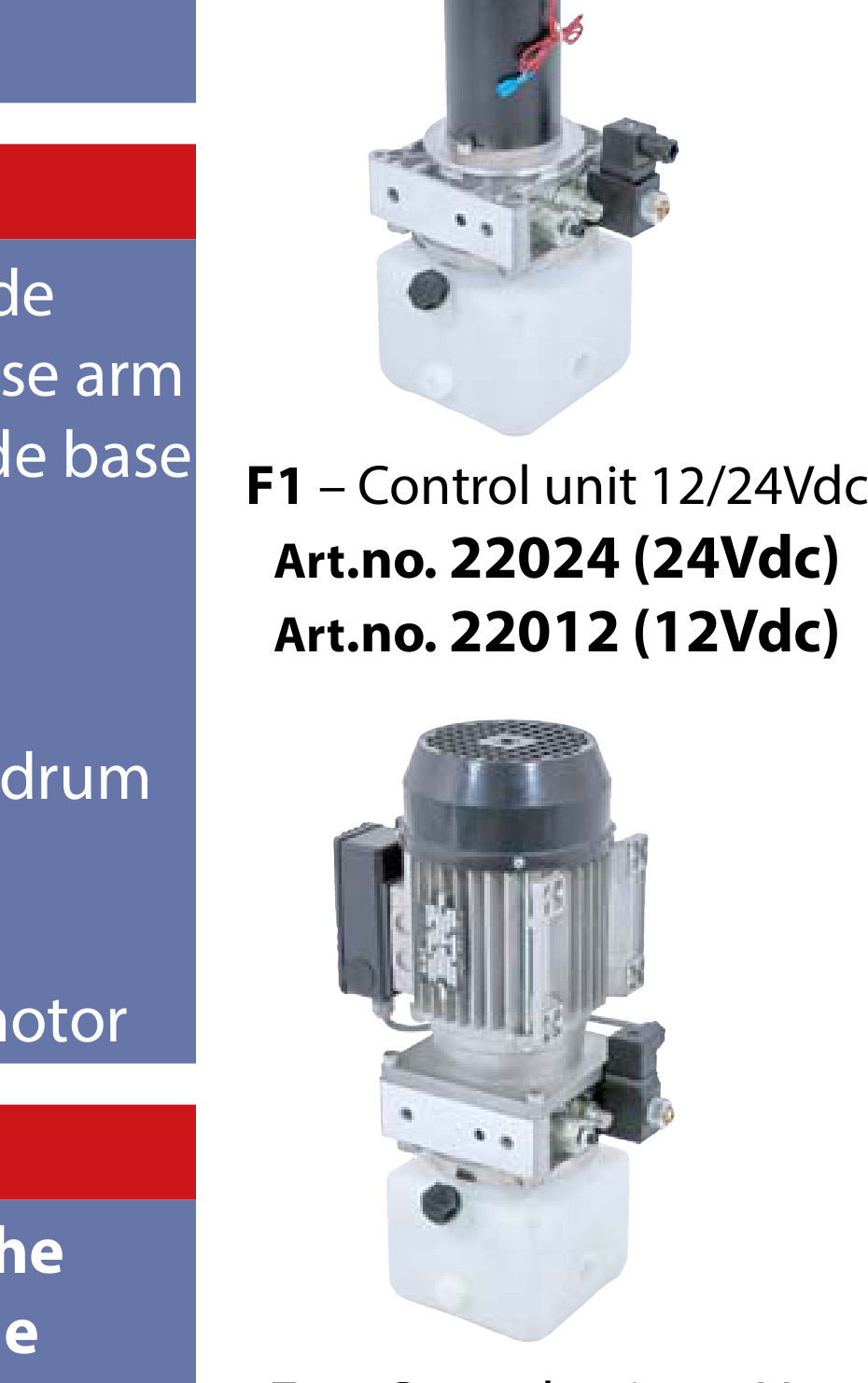

22023	Elektrohydraulisk styreenhet 230 Vac (F2)	GEMINI 230 Vac
22024	Elektrohydraulisk styreenhet 24 Vdc (F1)	GEMINI 24 Vdc
22012	Elektrohydraulisk styreenhet 12 Vdc (F1)	GEMINI 12 Vdc
