Fjærinntrekk høytrykk (5–600 bar)

ANDROMEDA — slangetromler med automatisk opprulling, fjærdrevet (modulserie)

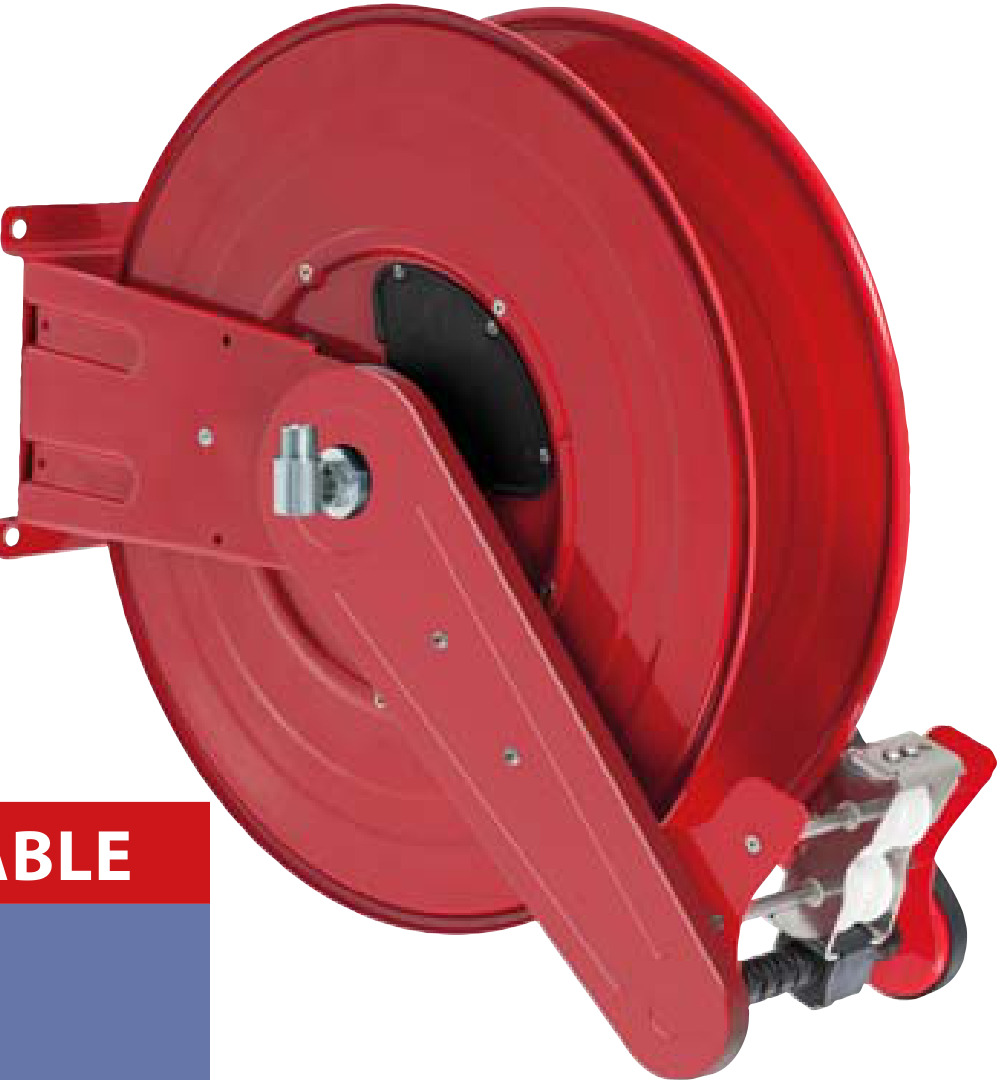

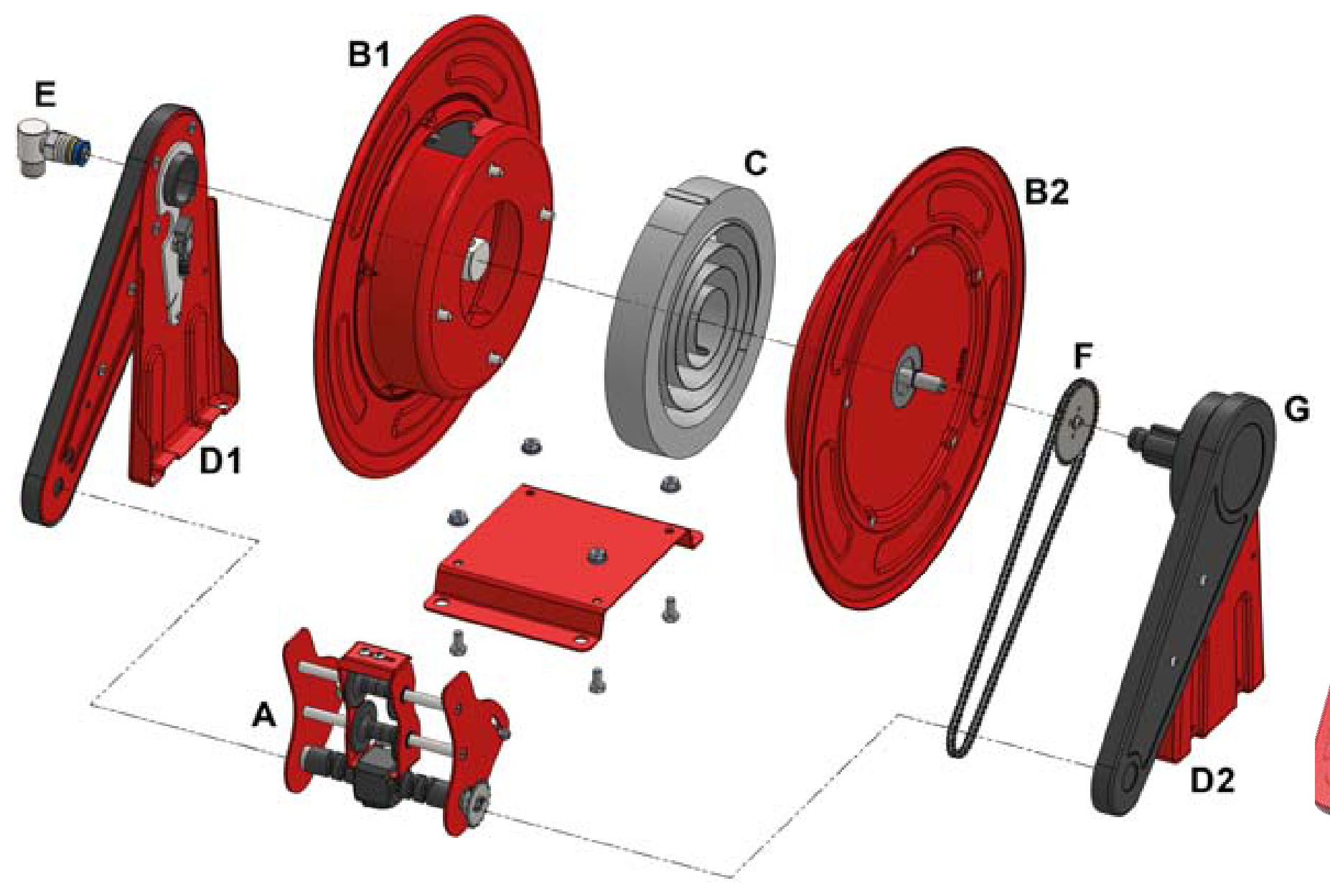

ANDROMEDA er en modulær slangetrommelserie med automatisk fjærdrevet opprulling.

checkAutomatisk opprulling, fjærdrevet, modulær utførelse
checkR automatisk slangefører for ryddig opprulling (standard på ANDROMEDA, kan ettermonteres på ANDROMEDA SG)

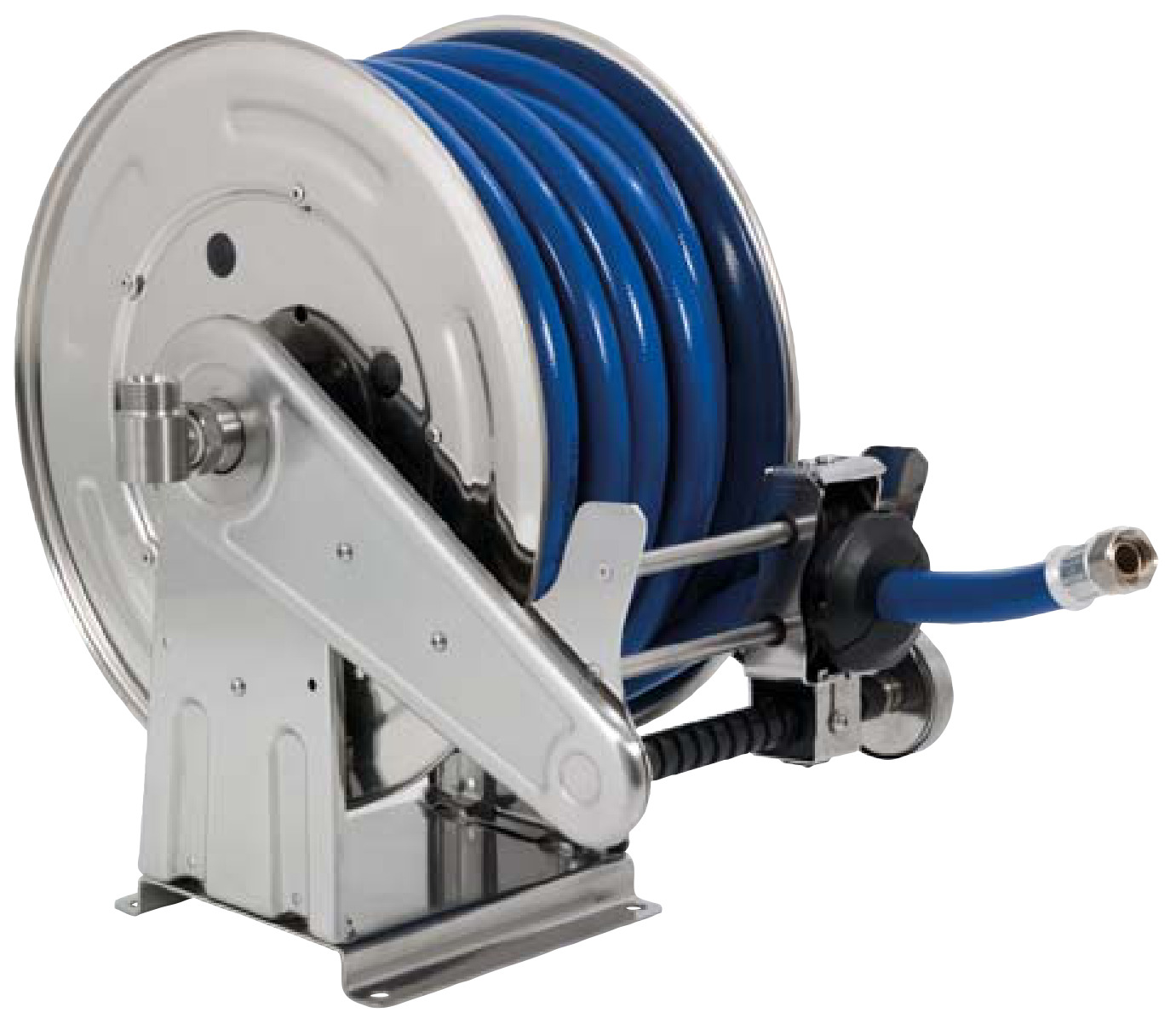

checkTre versjoner: lakkert stål, rustfritt AISI 304, rustfritt AISI 316 (på forespørsel)
check400-serien (skive Ø 434 mm) og 500-serien (skive Ø 540 mm); rammer A1–A9
checkValgfritt patentert HB hydraulisk fjærbremssett (kontrollert opprulling, patentnr. 0001426967)
checkFri innstilling av styrearmene
checkLeveres uten slange
checkLakkert: pakninger for mineralolje; rustfri: Viton®-pakninger for vann

verified

Kan leveres i ATEX-utførelse og i rustfritt stål AISI 316 på forespørsel.

Interessert i dette produktet?

Velg variant

Antall

mailSend forespørsel

Tekniske spesifikasjoner

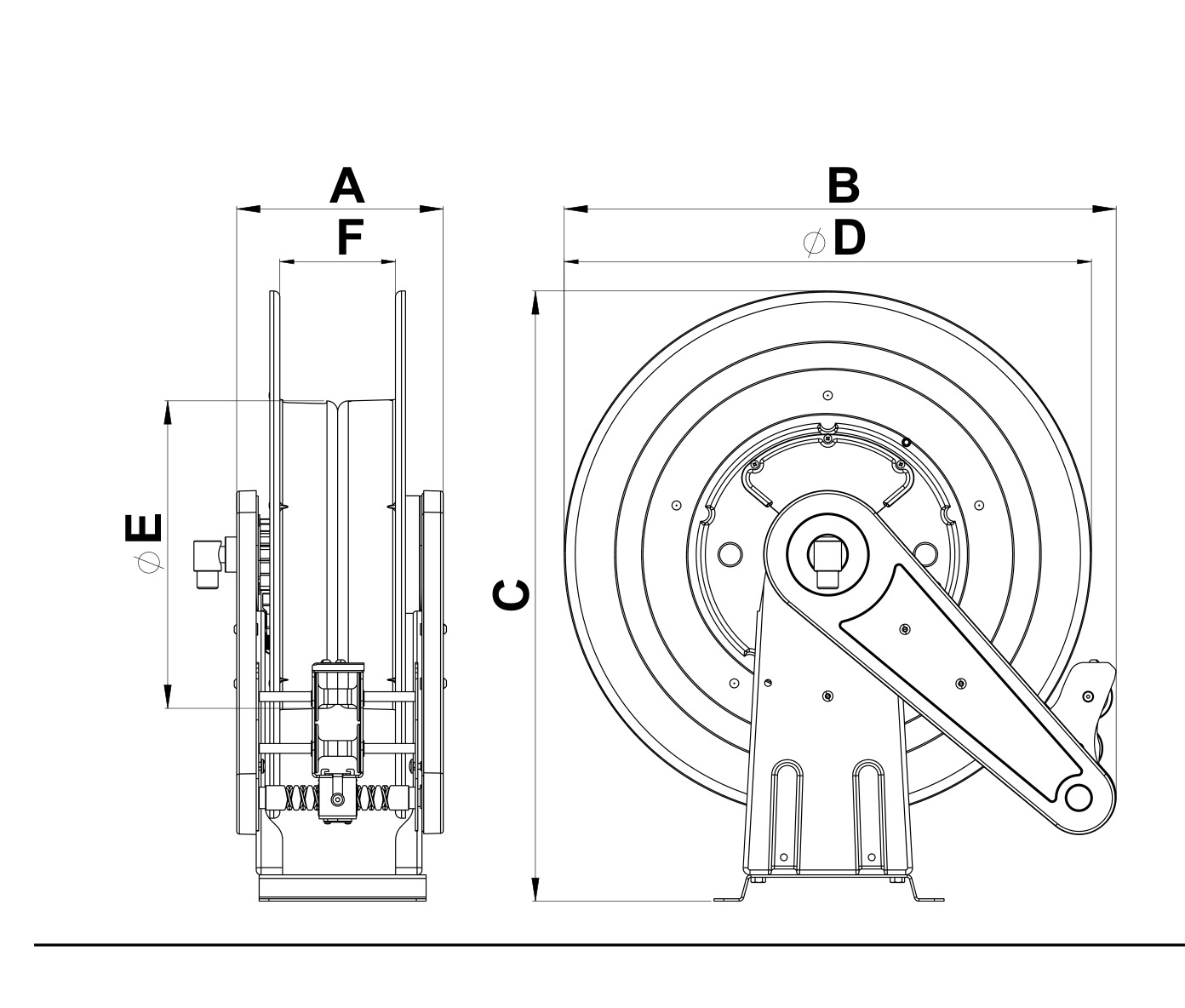

Art.nr	Materiale	Maks arbeidstrykk	Tilkoblingsgjenger INN-UT	Maks slange (diameter → lengde)	Fjærkapasitet	Skivediameter (D)	Spolebredde (F)	Trommeldiameter (E)	Mål A-B-C	Vekt	Slangefører

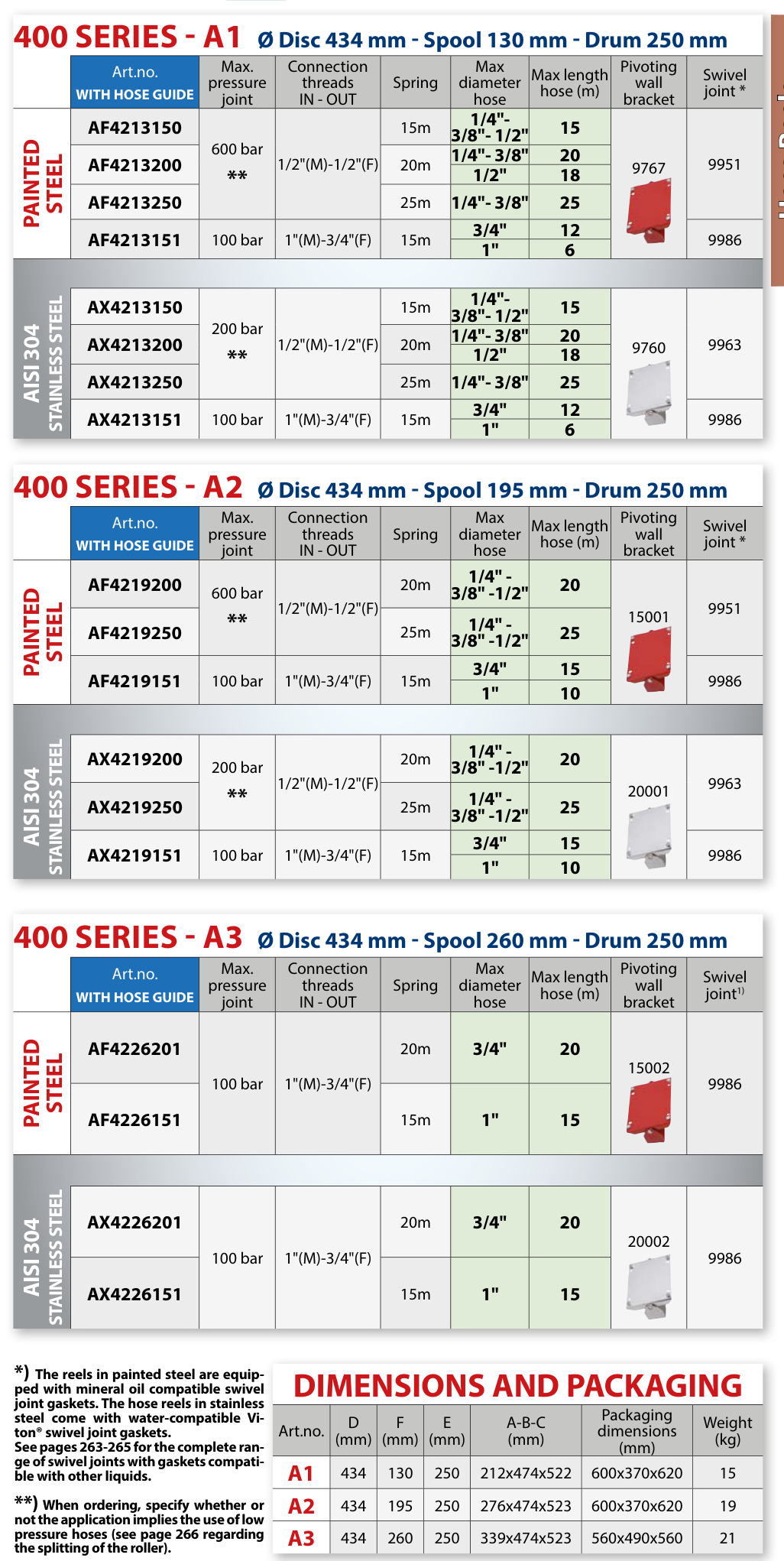

AF4213150	Lakkert stål	600 bar **	1/2"(M) – 1/2"(F)	Ø1/4"–3/8"–1/2": 15 m	15 m	434 mm	130 mm	250 mm	212×474×522 mm	15 kg	Med R automatisk slangefører
AF4213200				Ø1/4"–3/8": 20 m; Ø1/2": 18 m	20 m
AF4213250				Ø1/4"–3/8": 25 m	25 m
AF4213151		100 bar	1"(M) – 3/4"(F)	Ø3/4": 12 m; Ø1": 6 m	15 m
AX4213150	Rustfritt stål AISI 304	200 bar **	1/2"(M) – 1/2"(F)	Ø1/4"–3/8"–1/2": 15 m	15 m
AX4213200				Ø1/4"–3/8": 20 m; Ø1/2": 18 m	20 m
AX4213250				Ø1/4"–3/8": 25 m	25 m
AX4213151		100 bar	1"(M) – 3/4"(F)	Ø3/4": 12 m; Ø1": 6 m	15 m
AF4219200	Lakkert stål	600 bar **	1/2"(M) – 1/2"(F)	Ø1/4"–3/8"–1/2": 20 m	20 m		195 mm		276×474×523 mm	19 kg
AF4219250		600 bar **	1/2"(M) – 1/2"(F)	Ø1/4"–3/8"–1/2": 25 m	25 m
AF4219151		100 bar	1"(M) – 3/4"(F)	Ø3/4": 15 m; Ø1": 10 m	15 m
AX4219200	Rustfritt stål AISI 304	200 bar **	1/2"(M) – 1/2"(F)	Ø1/4"–3/8"–1/2": 20 m	20 m
AX4219250		200 bar **	1/2"(M) – 1/2"(F)	Ø1/4"–3/8"–1/2": 25 m	25 m
AX4219151		100 bar	1"(M) – 3/4"(F)	Ø3/4": 15 m; Ø1": 10 m	15 m
AF4226201	Lakkert stål			Ø3/4": 20 m	20 m		260 mm		339×474×523 mm	21 kg
AF4226151	Lakkert stål			Ø1": 15 m	15 m
AX4226201	Rustfritt stål AISI 304			Ø3/4": 20 m	20 m
AX4226151	Rustfritt stål AISI 304			Ø1": 15 m	15 m

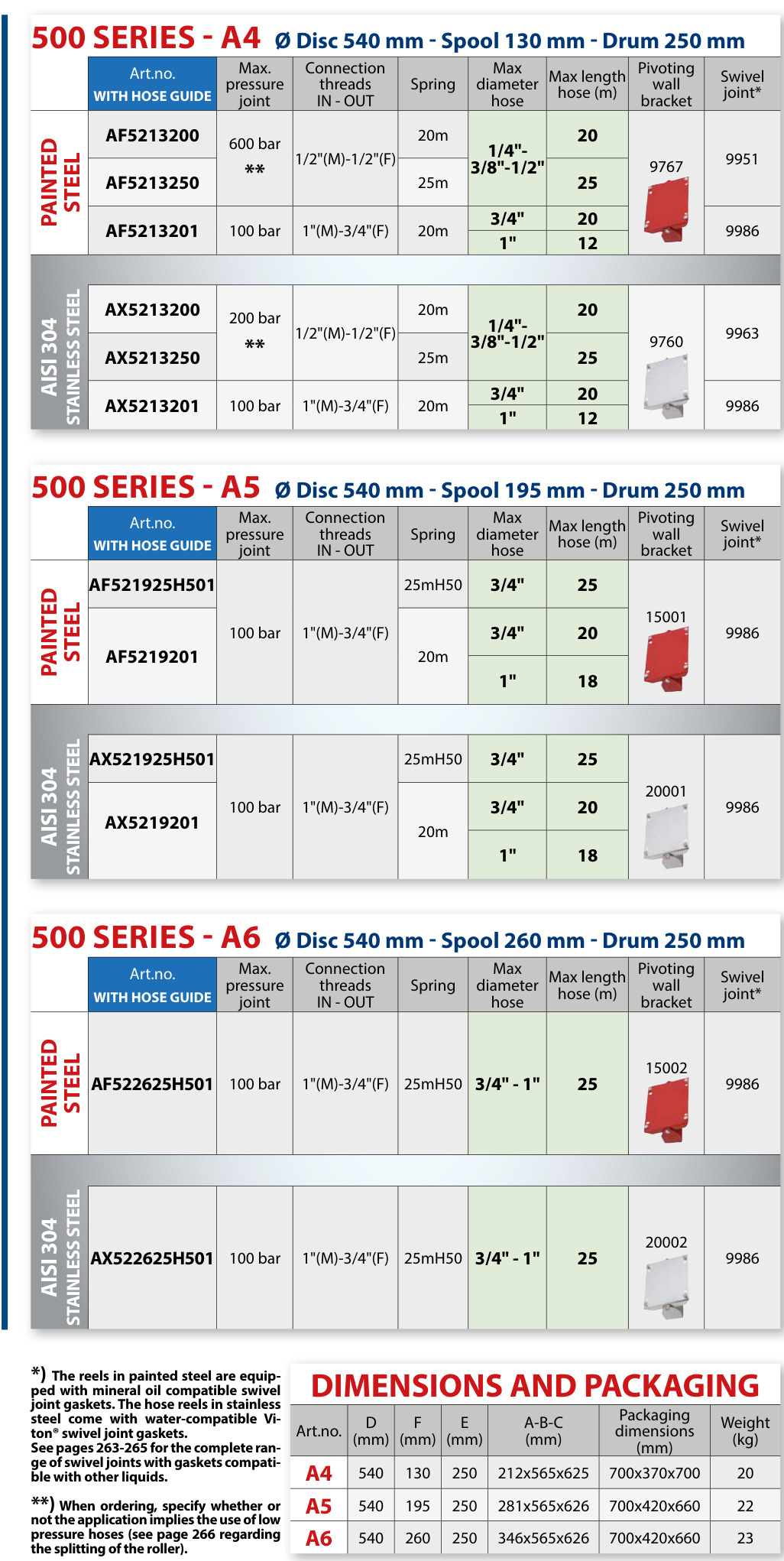

AF5213200	Lakkert stål	600 bar **	1/2"(M) – 1/2"(F)	Ø1/4"–3/8"–1/2": 20 m	20 m	540 mm	130 mm		212×565×625 mm	20 kg
AF5213250		600 bar **	1/2"(M) – 1/2"(F)	Ø1/4"–3/8"–1/2": 25 m	25 m
AF5213201		100 bar	1"(M) – 3/4"(F)	Ø3/4": 20 m; Ø1": 12 m	20 m
AX5213200	Rustfritt stål AISI 304	200 bar **	1/2"(M) – 1/2"(F)	Ø1/4"–3/8"–1/2": 20 m	20 m
AX5213250		200 bar **	1/2"(M) – 1/2"(F)	Ø1/4"–3/8"–1/2": 25 m	25 m
AX5213201		100 bar	1"(M) – 3/4"(F)	Ø3/4": 20 m; Ø1": 12 m	20 m
AF521925H501	Lakkert stål			Ø3/4": 25 m	25 m (H50)		195 mm		281×565×626 mm	22 kg
AF5219201	Lakkert stål			Ø3/4": 20 m; Ø1": 18 m	20 m
AX521925H501	Rustfritt stål AISI 304			Ø3/4": 25 m	25 m (H50)
AX5219201	Rustfritt stål AISI 304			Ø3/4": 20 m; Ø1": 18 m	20 m
AF522625H501	Lakkert stål			Ø3/4"–1": 25 m	25 m (H50)		260 mm		346×565×626 mm	23 kg
AX522625H501	Rustfritt stål AISI 304			Ø3/4"–1": 25 m	25 m (H50)		260 mm		346×565×626 mm	23 kg

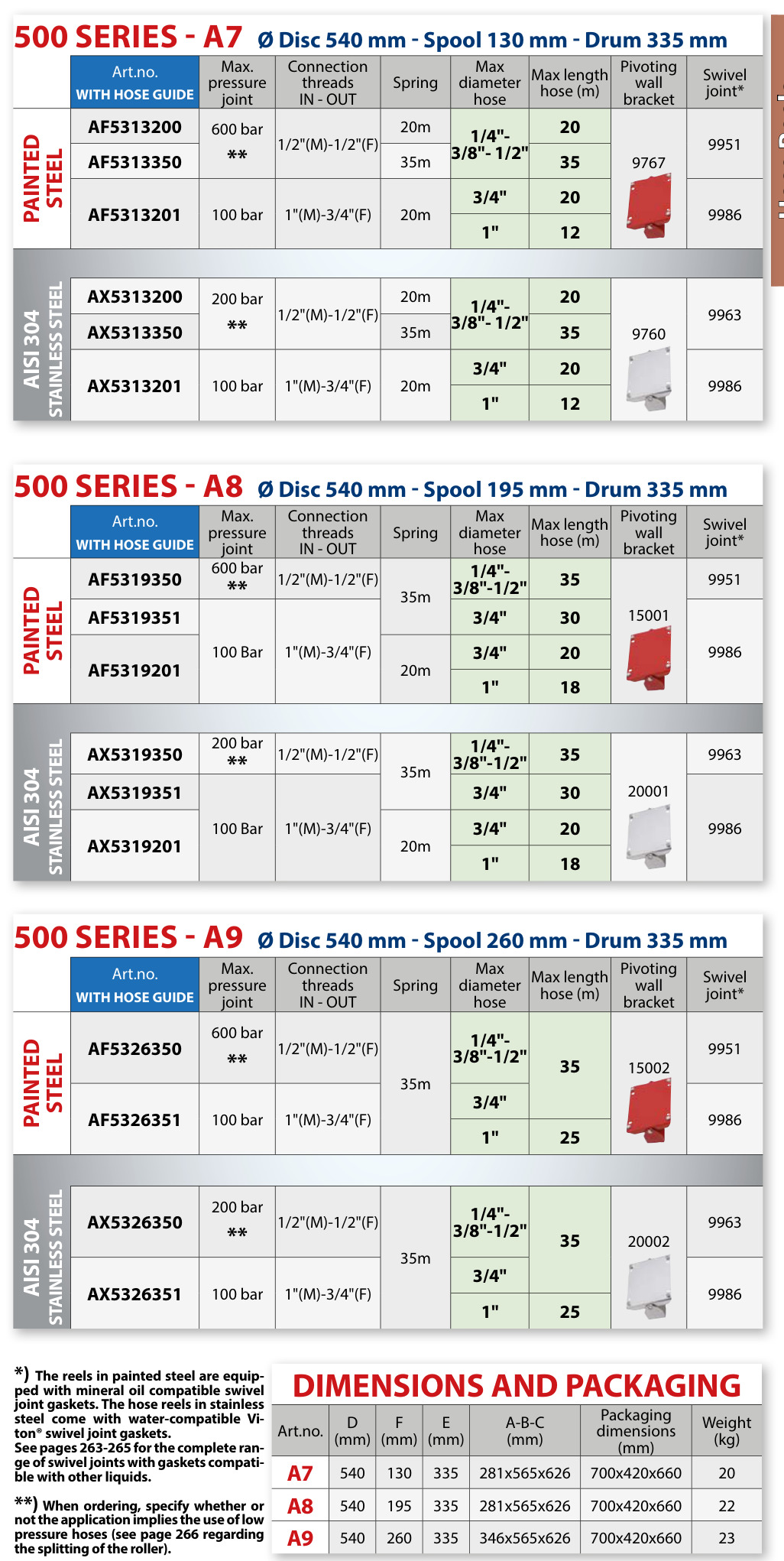

AF5313200	Lakkert stål	600 bar **	1/2"(M) – 1/2"(F)	Ø1/4"–3/8"–1/2": 20 m	20 m		130 mm	335 mm	281×565×626 mm	20 kg
AF5313350		600 bar **	1/2"(M) – 1/2"(F)	Ø1/4"–3/8"–1/2": 35 m	35 m
AF5313201		100 bar	1"(M) – 3/4"(F)	Ø3/4": 20 m; Ø1": 12 m	20 m
AX5313200	Rustfritt stål AISI 304	200 bar **	1/2"(M) – 1/2"(F)	Ø1/4"–3/8"–1/2": 20 m	20 m
AX5313350		200 bar **	1/2"(M) – 1/2"(F)	Ø1/4"–3/8"–1/2": 35 m	35 m
AX5313201		100 bar	1"(M) – 3/4"(F)	Ø3/4": 20 m; Ø1": 12 m	20 m
AF5319350	Lakkert stål	600 bar **	1/2"(M) – 1/2"(F)	Ø1/4"–3/8"–1/2": 35 m	35 m		195 mm			22 kg
AF5319351		100 bar	1"(M) – 3/4"(F)	Ø3/4": 30 m	—
AF5319201		100 bar	1"(M) – 3/4"(F)	Ø3/4": 20 m; Ø1": 18 m	20 m
AX5319350	Rustfritt stål AISI 304	200 bar **	1/2"(M) – 1/2"(F)	Ø1/4"–3/8"–1/2": 35 m	35 m
AX5319351		100 bar	1"(M) – 3/4"(F)	Ø3/4": 30 m	—
AX5319201		100 bar	1"(M) – 3/4"(F)	Ø3/4": 20 m; Ø1": 18 m	20 m
AF5326350	Lakkert stål	600 bar **	1/2"(M) – 1/2"(F)	Ø1/4"–3/8"–1/2": 35 m	35 m		260 mm		346×565×626 mm	23 kg
AF5326351	Lakkert stål	100 bar	1"(M) – 3/4"(F)	Ø3/4"–1": 25 m	—
AX5326350	Rustfritt stål AISI 304	200 bar **	1/2"(M) – 1/2"(F)	Ø1/4"–3/8"–1/2": 35 m	35 m
AX5326351	Rustfritt stål AISI 304	100 bar	1"(M) – 3/4"(F)	Ø3/4"–1": 25 m	—

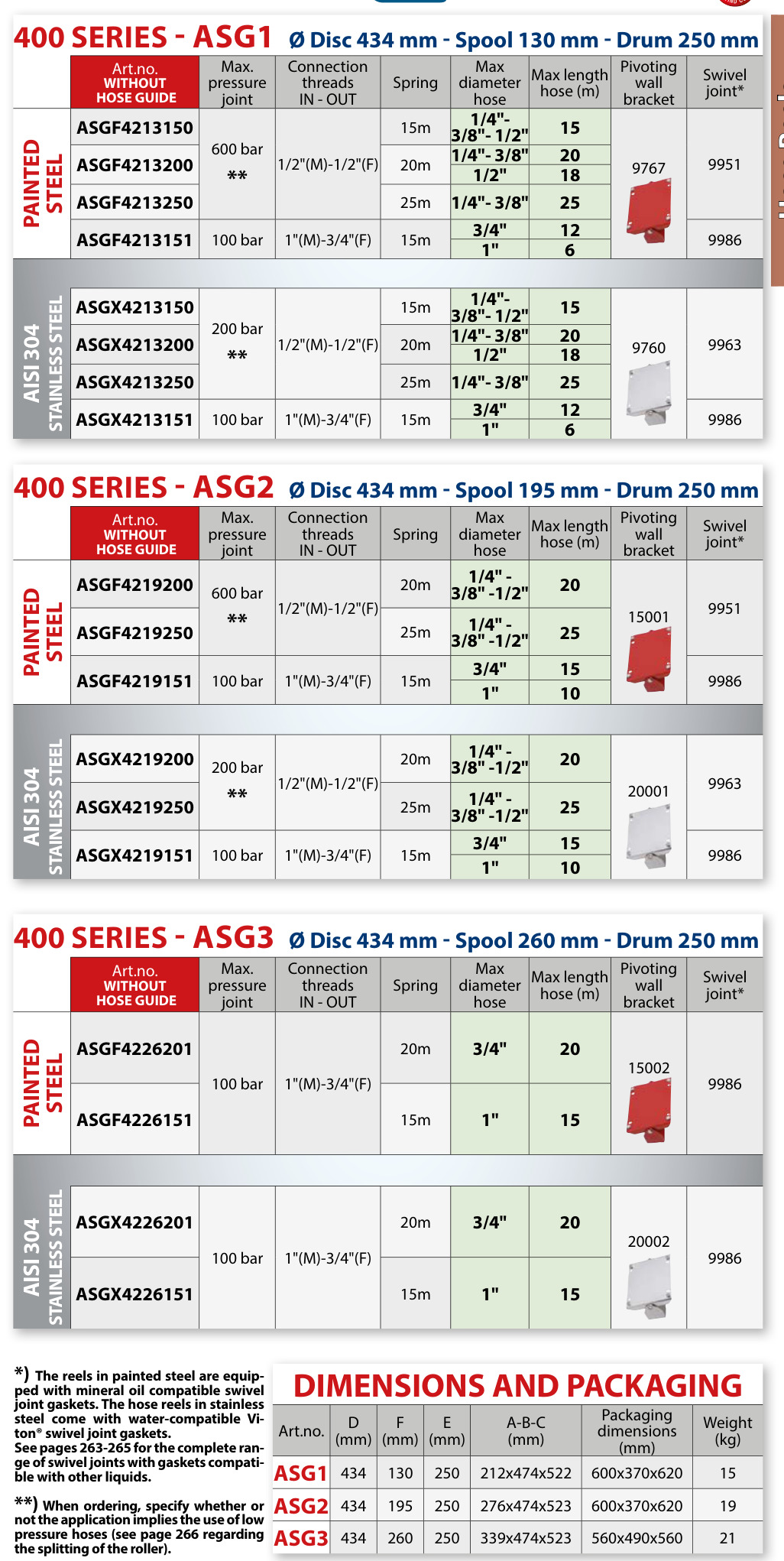

ASGF4213150	Lakkert stål	600 bar **	1/2"(M) – 1/2"(F)	Ø1/4"–3/8"–1/2": 15 m	15 m	434 mm	130 mm	250 mm	212×474×522 mm	15 kg	Uten slangefører — forberedt for slangefører-sett R
ASGF4213200				Ø1/4"–3/8": 20 m; Ø1/2": 18 m	20 m
ASGF4213250				Ø1/4"–3/8": 25 m	25 m
ASGF4213151		100 bar	1"(M) – 3/4"(F)	Ø3/4": 12 m; Ø1": 6 m	15 m
ASGX4213150	Rustfritt stål AISI 304	200 bar **	1/2"(M) – 1/2"(F)	Ø1/4"–3/8"–1/2": 15 m	15 m
ASGX4213200				Ø1/4"–3/8": 20 m; Ø1/2": 18 m	20 m
ASGX4213250				Ø1/4"–3/8": 25 m	25 m
ASGX4213151		100 bar	1"(M) – 3/4"(F)	Ø3/4": 12 m; Ø1": 6 m	15 m
ASGF4219200	Lakkert stål	600 bar **	1/2"(M) – 1/2"(F)	Ø1/4"–3/8"–1/2": 20 m	20 m		195 mm		276×474×523 mm	19 kg
ASGF4219250		600 bar **	1/2"(M) – 1/2"(F)	Ø1/4"–3/8"–1/2": 25 m	25 m
ASGF4219151		100 bar	1"(M) – 3/4"(F)	Ø3/4": 15 m; Ø1": 10 m	15 m
ASGX4219200	Rustfritt stål AISI 304	200 bar **	1/2"(M) – 1/2"(F)	Ø1/4"–3/8"–1/2": 20 m	20 m
ASGX4219250		200 bar **	1/2"(M) – 1/2"(F)	Ø1/4"–3/8"–1/2": 25 m	25 m
ASGX4219151		100 bar	1"(M) – 3/4"(F)	Ø3/4": 15 m; Ø1": 10 m	15 m
ASGF4226201	Lakkert stål			Ø3/4": 20 m	20 m		260 mm		339×474×523 mm	21 kg
ASGF4226151	Lakkert stål			Ø1": 15 m	15 m
ASGX4226201	Rustfritt stål AISI 304			Ø3/4": 20 m	20 m
ASGX4226151	Rustfritt stål AISI 304			Ø1": 15 m	15 m

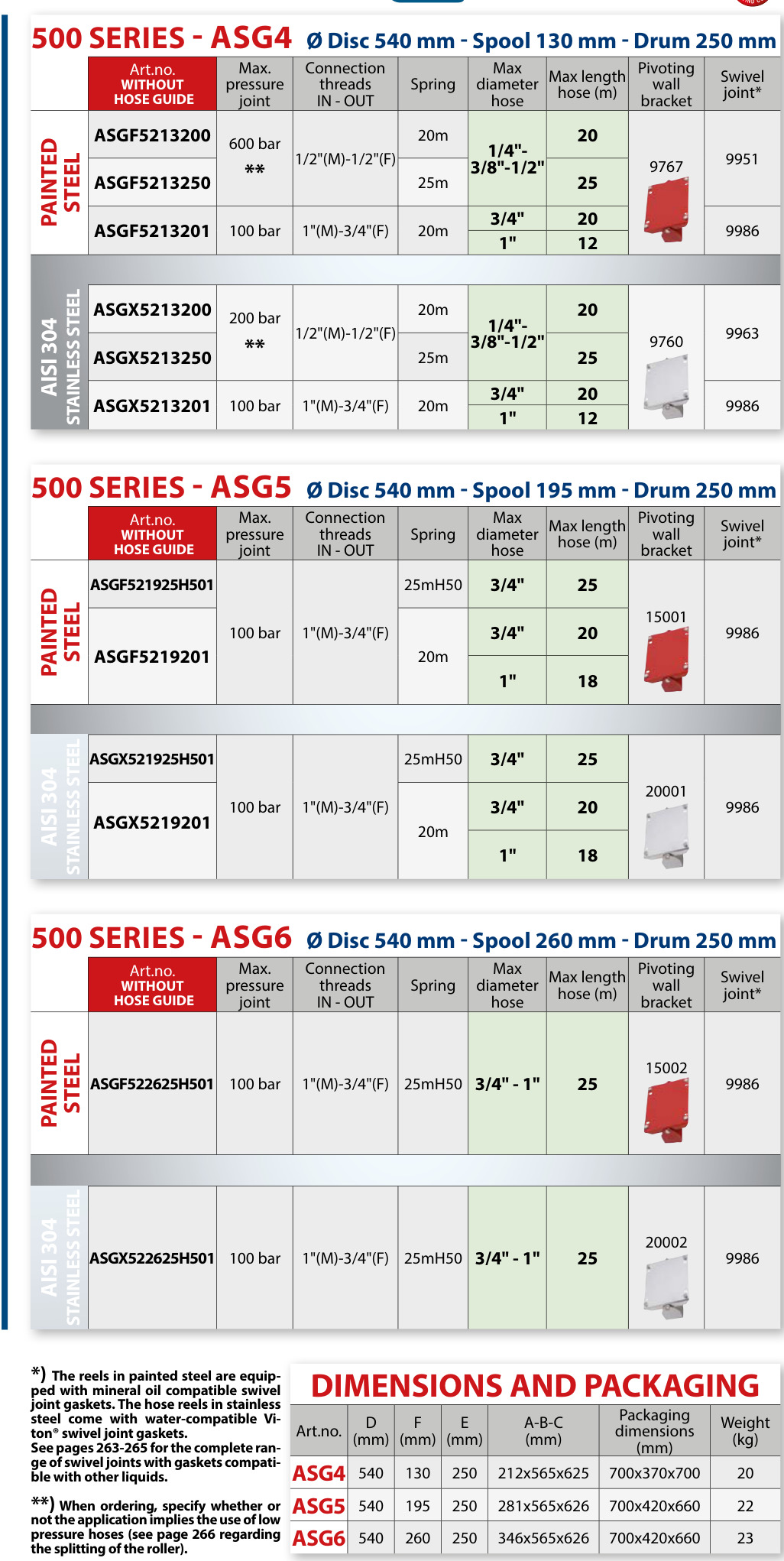

ASGF5213200	Lakkert stål	600 bar **	1/2"(M) – 1/2"(F)	Ø1/4"–3/8"–1/2": 20 m	20 m	540 mm	130 mm		212×565×625 mm	20 kg
ASGF5213250		600 bar **	1/2"(M) – 1/2"(F)	Ø1/4"–3/8"–1/2": 25 m	25 m
ASGF5213201		100 bar	1"(M) – 3/4"(F)	Ø3/4": 20 m; Ø1": 12 m	20 m
ASGX5213200	Rustfritt stål AISI 304	200 bar **	1/2"(M) – 1/2"(F)	Ø1/4"–3/8"–1/2": 20 m	20 m
ASGX5213250		200 bar **	1/2"(M) – 1/2"(F)	Ø1/4"–3/8"–1/2": 25 m	25 m
ASGX5213201		100 bar	1"(M) – 3/4"(F)	Ø3/4": 20 m; Ø1": 12 m	20 m
ASGF521925H501	Lakkert stål			Ø3/4": 25 m	25 m (H50)		195 mm		281×565×626 mm	22 kg
ASGF5219201	Lakkert stål			Ø3/4": 20 m; Ø1": 18 m	20 m
ASGX521925H501	Rustfritt stål AISI 304			Ø3/4": 25 m	25 m (H50)
ASGX5219201	Rustfritt stål AISI 304			Ø3/4": 20 m; Ø1": 18 m	20 m
ASGF522625H501	Lakkert stål			Ø3/4"–1": 25 m	25 m (H50)		260 mm		346×565×626 mm	23 kg
ASGX522625H501	Rustfritt stål AISI 304			Ø3/4"–1": 25 m	25 m (H50)		260 mm		346×565×626 mm	23 kg

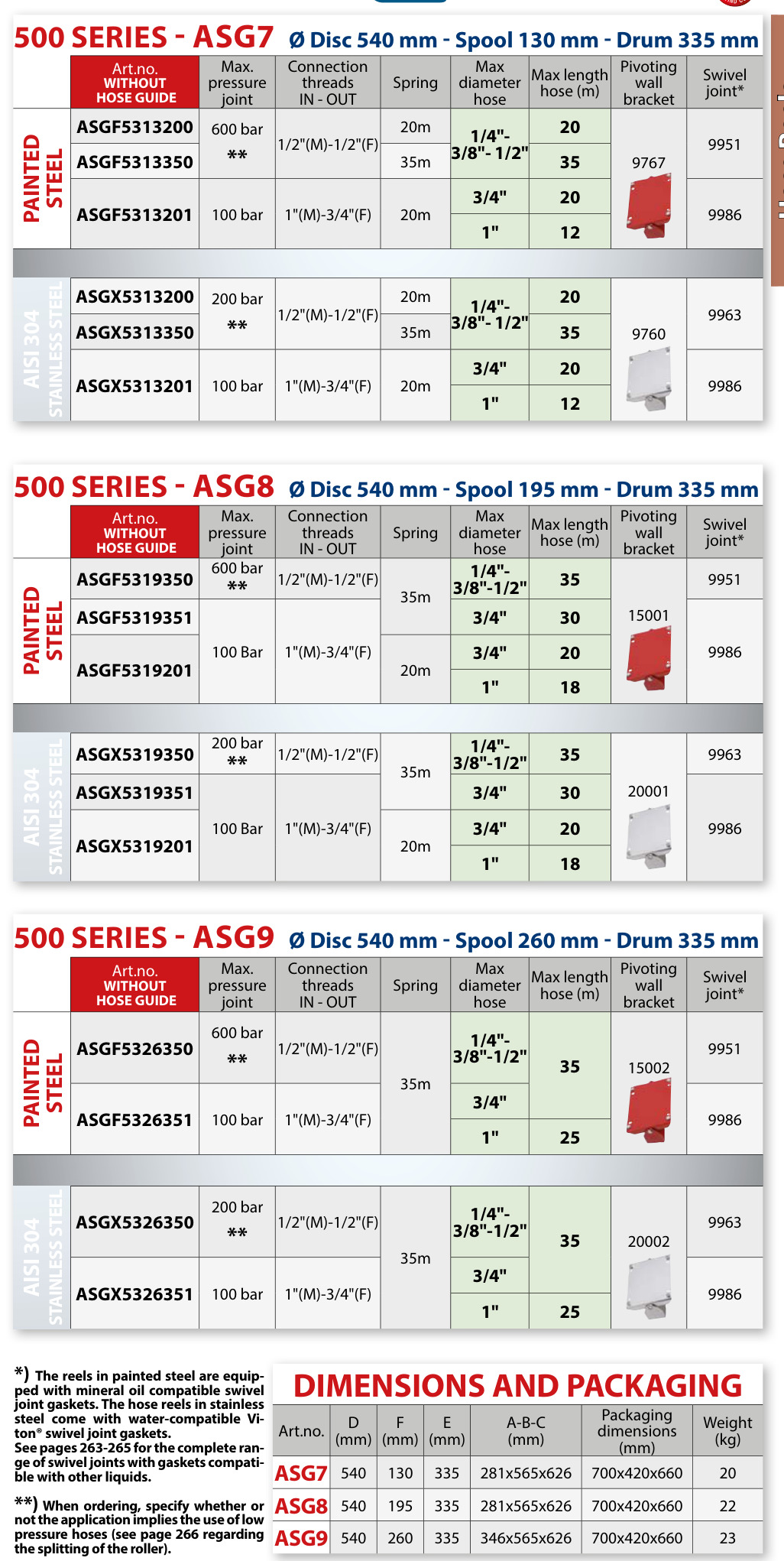

ASGF5313200	Lakkert stål	600 bar **	1/2"(M) – 1/2"(F)	Ø1/4"–3/8"–1/2": 20 m	20 m		130 mm	335 mm	281×565×626 mm	20 kg
ASGF5313350		600 bar **	1/2"(M) – 1/2"(F)	Ø1/4"–3/8"–1/2": 35 m	35 m
ASGF5313201		100 bar	1"(M) – 3/4"(F)	Ø3/4": 20 m; Ø1": 12 m	20 m
ASGX5313200	Rustfritt stål AISI 304	200 bar **	1/2"(M) – 1/2"(F)	Ø1/4"–3/8"–1/2": 20 m	20 m
ASGX5313350		200 bar **	1/2"(M) – 1/2"(F)	Ø1/4"–3/8"–1/2": 35 m	35 m
ASGX5313201		100 bar	1"(M) – 3/4"(F)	Ø3/4": 20 m; Ø1": 12 m	20 m
ASGF5319350	Lakkert stål	600 bar **	1/2"(M) – 1/2"(F)	Ø1/4"–3/8"–1/2": 35 m	35 m		195 mm			22 kg
ASGF5319351		100 bar	1"(M) – 3/4"(F)	Ø3/4": 30 m	—
ASGF5319201		100 bar	1"(M) – 3/4"(F)	Ø3/4": 20 m; Ø1": 18 m	20 m
ASGX5319350	Rustfritt stål AISI 304	200 bar **	1/2"(M) – 1/2"(F)	Ø1/4"–3/8"–1/2": 35 m	35 m
ASGX5319351		100 bar	1"(M) – 3/4"(F)	Ø3/4": 30 m	—
ASGX5319201		100 bar	1"(M) – 3/4"(F)	Ø3/4": 20 m; Ø1": 18 m	20 m
ASGF5326350	Lakkert stål	600 bar **	1/2"(M) – 1/2"(F)	Ø1/4"–3/8"–1/2": 35 m	35 m		260 mm		346×565×626 mm	23 kg
ASGF5326351	Lakkert stål	100 bar	1"(M) – 3/4"(F)	Ø3/4"–1": 25 m	—
ASGX5326350	Rustfritt stål AISI 304	200 bar **	1/2"(M) – 1/2"(F)	Ø1/4"–3/8"–1/2": 35 m	35 m
ASGX5326351	Rustfritt stål AISI 304	100 bar	1"(M) – 3/4"(F)	Ø3/4"–1": 25 m	—

Tilvalg

add_circle
HB hydraulisk fjærbremssettPatentert sikkerhetsinnretning for kontrollert opprulling av slangen; holder slangen igjen hvis den slippes ved et uhell, og reduserer risikoen for operatøren. Monteres direkte på styrearmen / dekselet for styrearmen. Består av: deksel for styrearm (A) + HB hydraulisk brems (B). Patentnr. 0001426967.Tilgjengelig for: all ANDROMEDA and ANDROMEDA SG models
add_circle
Sett med R slangeførerSett med automatisk slangefører, inkludert slangefører og drift (rem eller kjede), for montering av R slangefører på forberedte ANDROMEDA SG-modeller.Tilgjengelig for: ANDROMEDA SG (predisposed) models
add_circle
Utførelse i rustfritt stål AISI 316På forespørsel kan ANDROMEDA-slangetromlene leveres i rustfritt stål AISI 316.Tilgjengelig for: on request
add_circle
Senket utførelsePå forespørsel kan ANDROMEDA-modellene leveres i senket utførelse (se katalogsidene 260–261).Tilgjengelig for: on request

Relaterte art.nr

Art.nr	Tilbehør	Passer til (art.nr)

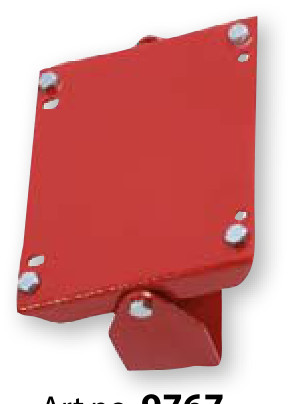

9767	Svingbart veggfeste — lakkert (små rammer 400/500: A1, A4, A7)	AF4213150, ASGF4213150, AF4213200, ASGF4213200, AF4213250, ASGF4213250, AF4213151, ASGF4213151, AF5213200, ASGF5213200, AF5213250, ASGF5213250, AF5213201, ASGF5213201, AF5313200, ASGF5313200, AF5313350, ASGF5313350, AF5313201, ASGF5313201
15001	Svingbart veggfeste — lakkert (rammer A2, A5, A8)	AF4219200, ASGF4219200, AF4219250, ASGF4219250, AF4219151, ASGF4219151, AF521925H501, ASGF521925H501, AF5219201, ASGF5219201, AF5319350, ASGF5319350, AF5319351, ASGF5319351, AF5319201, ASGF5319201
15002	Svingbart veggfeste — lakkert (rammer A3, A6, A9)	AF4226201, ASGF4226201, AF4226151, ASGF4226151, AF522625H501, ASGF522625H501, AF5326350, ASGF5326350, AF5326351, ASGF5326351

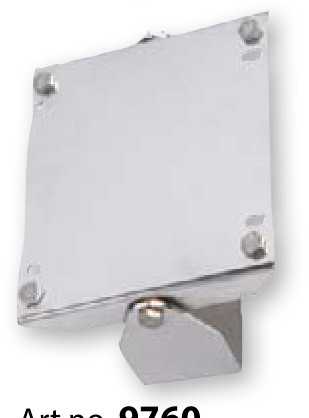

9760	Svingbart veggfeste — rustfritt stål (rammer A1, A4, A7)	AX4213150, ASGX4213150, AX4213200, ASGX4213200, AX4213250, ASGX4213250, AX4213151, ASGX4213151, AX5213200, ASGX5213200, AX5213250, ASGX5213250, AX5213201, ASGX5213201, AX5313200, ASGX5313200, AX5313350, ASGX5313350, AX5313201, ASGX5313201
20001	Svingbart veggfeste — rustfritt stål (rammer A2, A5, A8)	AX4219200, ASGX4219200, AX4219250, ASGX4219250, AX4219151, ASGX4219151, AX521925H501, ASGX521925H501, AX5219201, ASGX5219201, AX5319350, ASGX5319350, AX5319351, ASGX5319351, AX5319201, ASGX5319201
20002	Svingbart veggfeste — rustfritt stål (rammer A3, A6, A9)	AX4226201, ASGX4226201, AX4226151, ASGX4226151, AX522625H501, ASGX522625H501, AX5326350, ASGX5326350, AX5326351, ASGX5326351

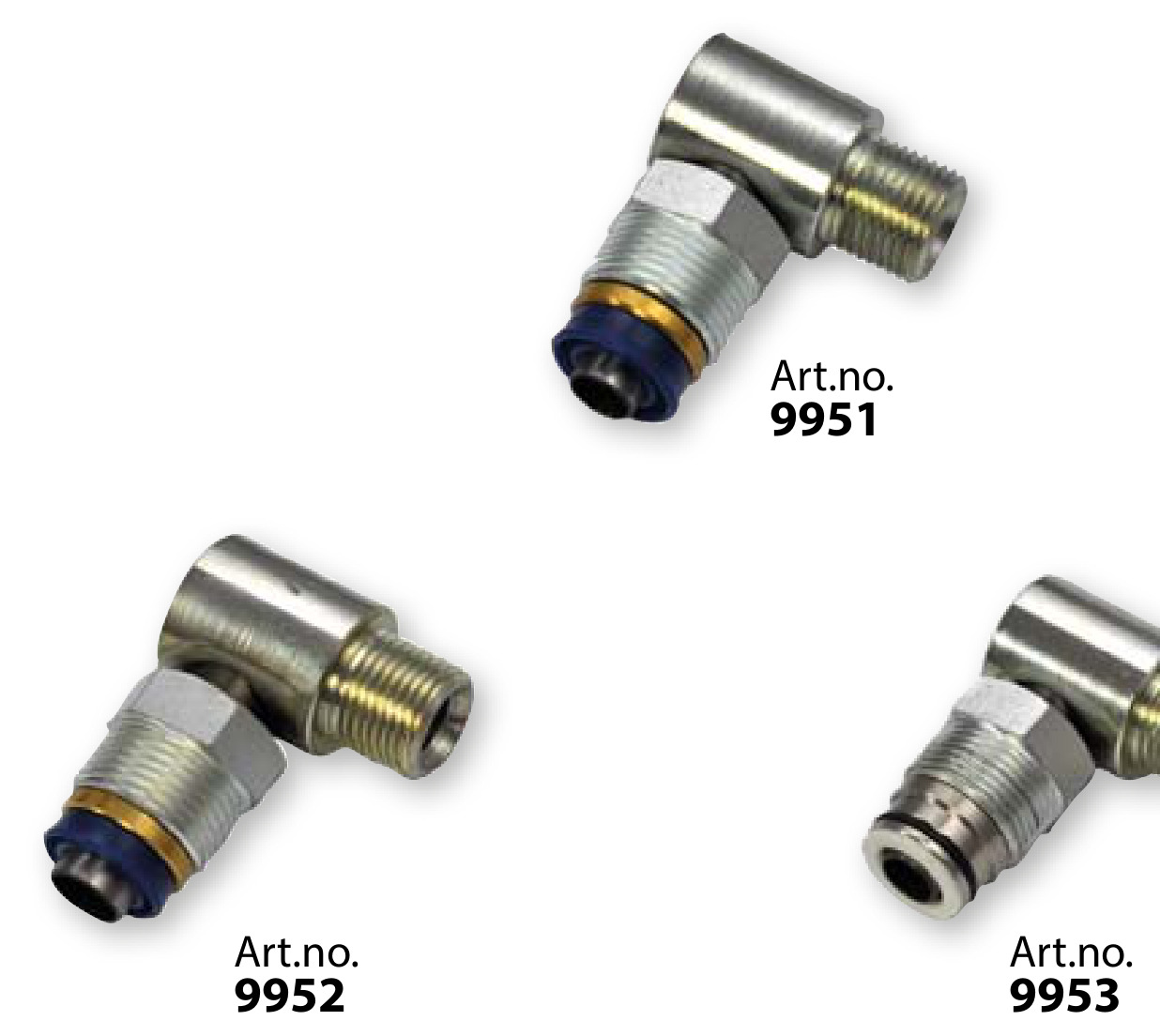

9951	Svivel — lakkert, 1/2" tilkobling (pakninger egnet for mineralolje)	AF4213150, ASGF4213150, AF4213200, ASGF4213200, AF4213250, ASGF4213250, AF4219200, ASGF4219200, AF4219250, ASGF4219250, AF5213200, ASGF5213200, AF5213250, ASGF5213250, AF5313200, ASGF5313200, AF5313350, ASGF5313350, AF5319350, ASGF5319350, AF5326350, ASGF5326350
9963	Svivel — rustfritt stål, 1/2" tilkobling (Viton®-pakninger egnet for vann)	AX4213150, ASGX4213150, AX4213200, ASGX4213200, AX4213250, ASGX4213250, AX4219200, ASGX4219200, AX4219250, ASGX4219250, AX5213200, ASGX5213200, AX5213250, ASGX5213250, AX5313200, ASGX5313200, AX5313350, ASGX5313350, AX5319350, ASGX5319350, AX5326350, ASGX5326350
9986	Svivel — 1" tilkobling (brukes av alle koder 1"(M)-3/4"(F), lakkert og rustfri)	AF4213151, ASGF4213151, AF4219151, ASGF4219151, AF4226201, ASGF4226201, AF4226151, ASGF4226151, AF5213201, ASGF5213201, AF521925H501, ASGF521925H501, AF5219201, ASGF5219201, AF522625H501, ASGF522625H501, AF5313201, ASGF5313201, AF5319351, ASGF5319351, AF5319201, ASGF5319201, AF5326351, ASGF5326351, AX4213151, ASGX4213151, AX4219151, ASGX4219151, AX4226201, ASGX4226201, AX4226151, ASGX4226151, AX5213201, ASGX5213201, AX521925H501, ASGX521925H501, AX5219201, ASGX5219201, AX522625H501, ASGX522625H501, AX5313201, ASGX5313201, AX5319351, ASGX5319351, AX5319201, ASGX5319201, AX5326351, ASGX5326351
